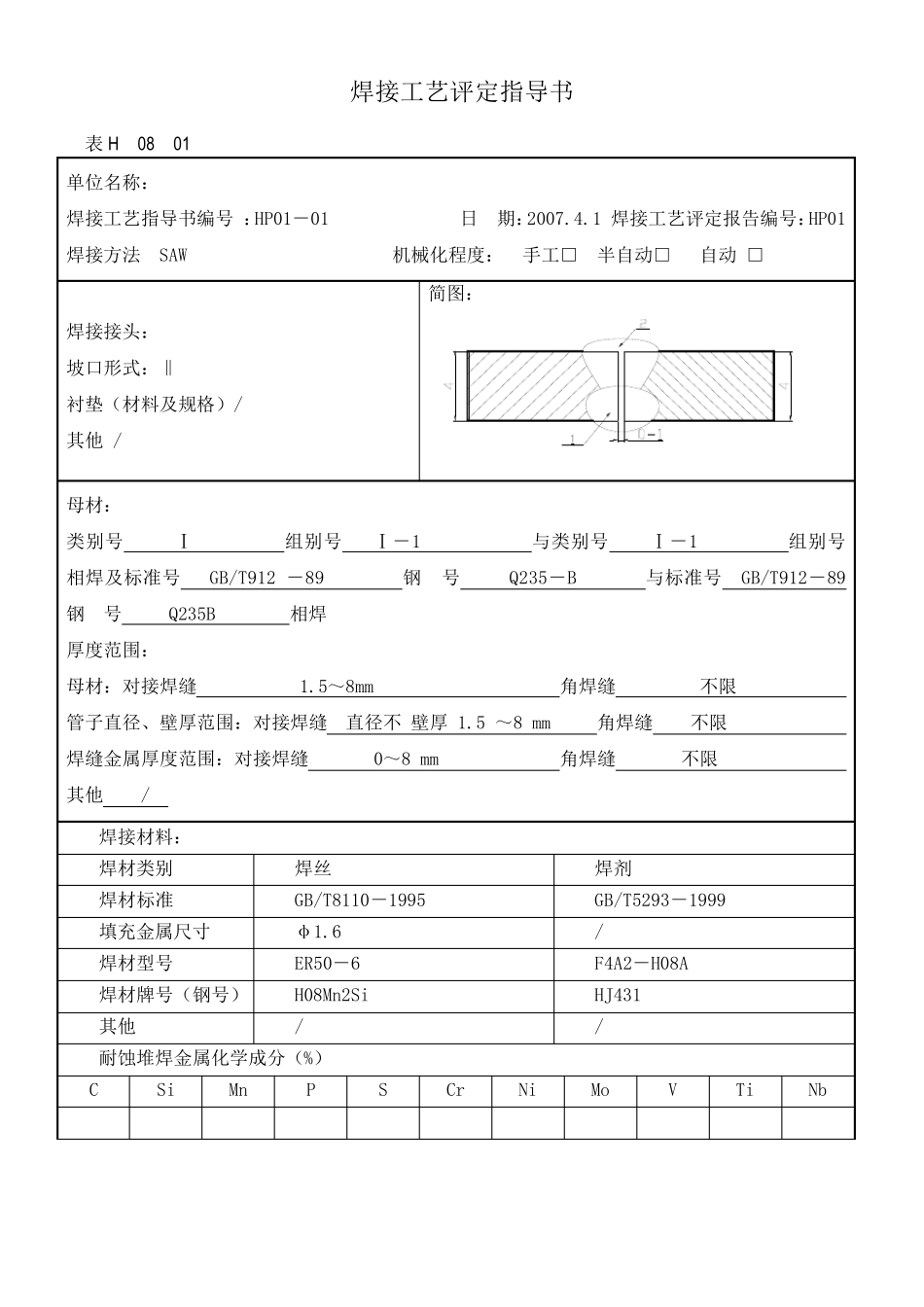

焊接工艺评定指导书 表H-08-01 单位名称： 焊接工艺指导书编号 ：HP01－01 日 期：2007.4.1 焊接工艺评定报告编号：HP01 焊接方法 SAW 机械化程度： 手工□ 半自动□ 自动 □ 焊接接头： 坡口形式：‖ 衬垫（材料及规格）/ 其他 / 简图： 母材： 类别号 Ⅰ 组别号 Ⅰ－1 与类别号 Ⅰ－1 组别号 相焊及标准号 GB/T912 －89 钢 号 Q235－B 与标准号 GB/T912－89 钢 号 Q235B 相焊 厚度范围： 母材：对接焊缝 1.5～8mm 角焊缝 不限 管子直径、壁厚范围：对接焊缝 直径不 壁厚 1.5 ～8 mm 角焊缝 不限 焊缝金属厚度范围：对接焊缝 0～8 mm 角焊缝 不限 其他 / 焊接材料： 焊材类别 焊丝 焊剂 焊材标准 GB/T8110－1995 GB/T5293－1999 填充金属尺寸 φ1.6 / 焊材型号 ER50－6 F4A2－H08A 焊材牌号（钢号） H08Mn2Si HJ431 其他 / / 耐蚀堆焊金属化学成分（%） C Si Mn P S Cr Ni Mo V Ti Nb 其他 焊接工艺评定指导书（续表） 表H-08-02 焊接位置： 对接焊缝的位置 平焊 （1G） 焊接方向：（向上、向下） / 角焊缝位置 / 焊接方向：（向上、向下） / 焊后热处理： 温度范围（℃） / 保温时间（h） / 预热： 预热温度（℃）（允许最低点） / 层间温度（℃）（允许最高点） / 保持预热时间 / 加热方式 / 气体： 气体种类 混合比 流量（L/min） 保 护 气 / / / 尾气保护气 / / / 背面保护气 / / / 电特性 电流种类： 直流 极性： DC－ 焊接电流范围（A）： 260－325 电弧电压（V）： 28－38 （按所焊位置和厚度，分别列出电流和电压范围，记入下表） 焊道/焊层 焊接方法 填充材料 焊接电流 电弧电压（V） 焊接速度（cm/min） 线能量（kJ/cm） 牌号 直径 极性 电流（A） 1 SAW H08Mn2Si φ1.6 DC－ 260－280 28－32 60－80 6.7-7.2 2 SAW H08Mn2Si φ1.6 DC－ 300－325 36－38 70－80 8.1-9.26 以下空白 钨极类别及直径 / 喷嘴直径（mm）： / 熔滴过渡形式 / 焊丝送进速度（cm/min）： / 技 术 措 施 ： 摆 动 焊 及 不 摆 动 焊 ： 不 摆 动 摆 动 参 数 ： / 焊 前 清 理 和 层 间 清 理 ： 清 理 坡 口 附 近 30mm 油 、 锈 、 水 份 等 背 面 清 根 方 法 ： / 单 道 焊 或 多 道 焊 （ ...
