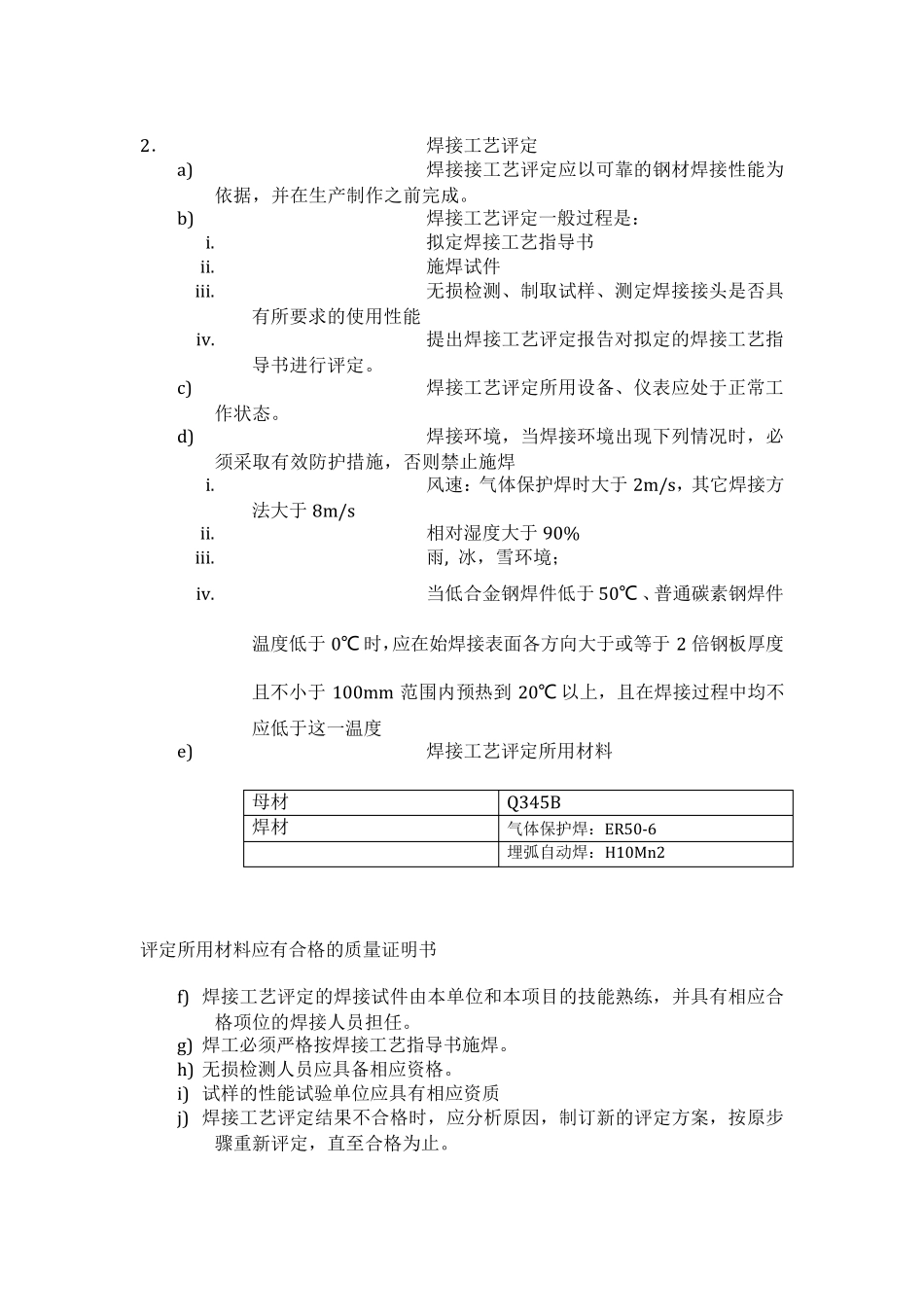

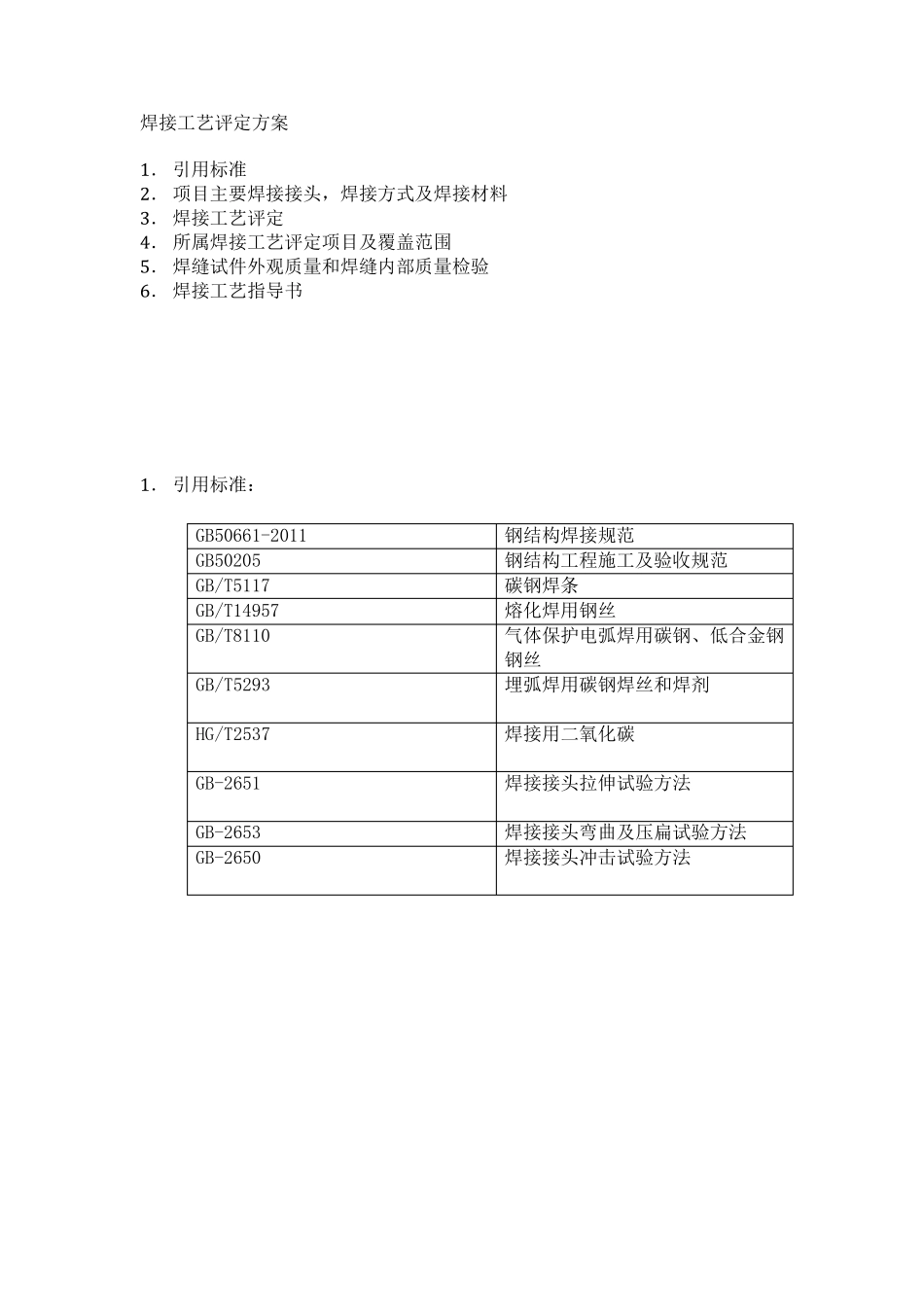

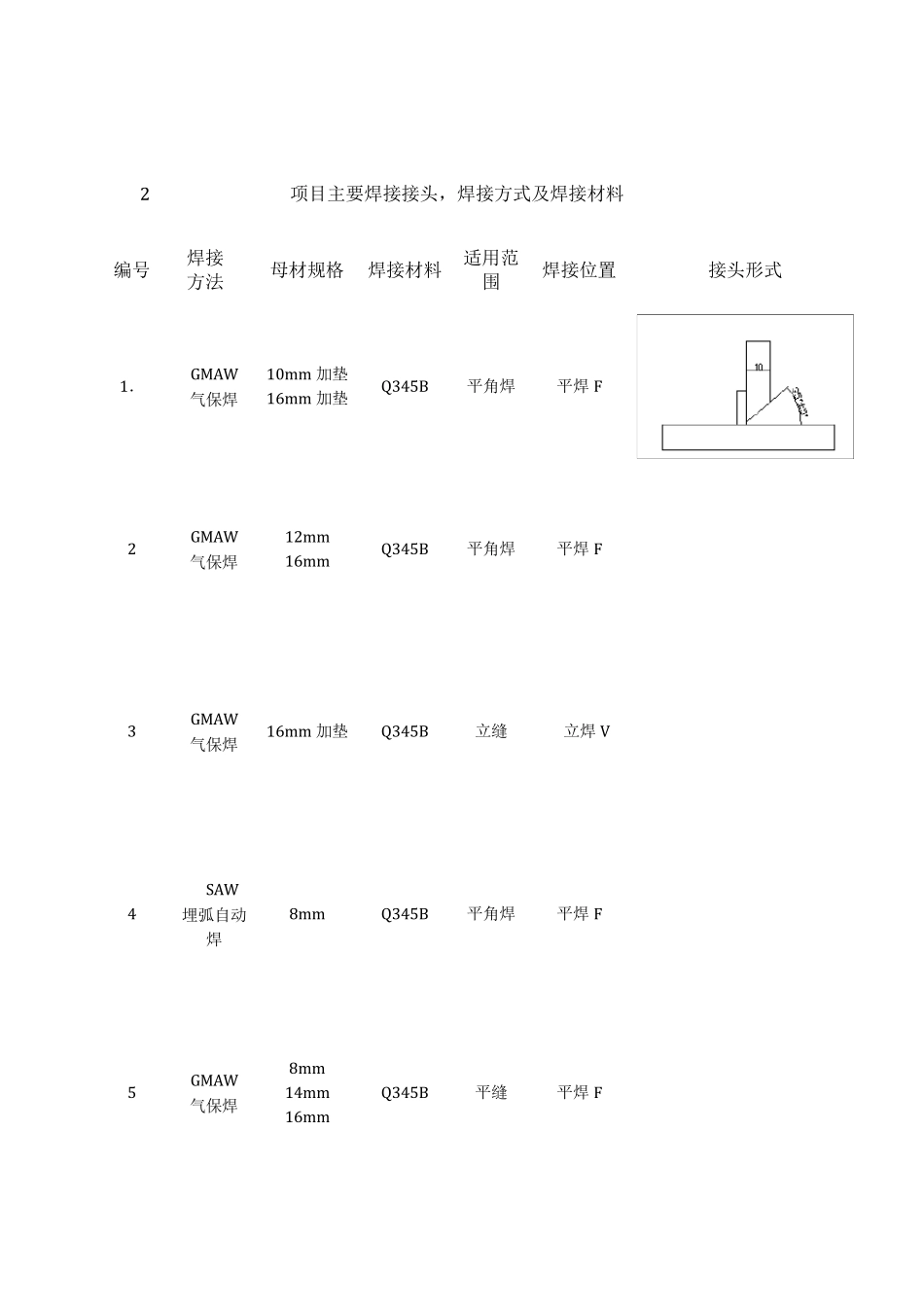

焊接工艺评定方案 1． 引用标准 2． 项目主要焊接接头，焊接方式及焊接材料 3． 焊接工艺评定 4． 所属焊接工艺评定项目及覆盖范围 5． 焊缝试件外观质量和焊缝内部质量检验 6． 焊接工艺指导书 1． 引用标准： GB50661-2011 钢结构焊接规范 GB50205 钢结构工程施工及验收规范 GB/T5117 碳钢焊条 GB/T14957 熔化焊用钢丝 GB/T8110 气体保护电弧焊用碳钢、低合金钢钢丝 GB/T5293 埋弧焊用碳钢焊丝和焊剂 HG/T2537 焊接用二氧化碳 GB-2651 焊接接头拉伸试验方法 GB-2653 焊接接头弯曲及压扁试验方法 GB-2650 焊接接头冲击试验方法 2 项目主要焊接接头，焊接方式及焊接材料 编号 焊接方法 母材规格 焊接材料 适用范围 焊接位置 接头形式 1． GMAW 气保焊 10mm 加垫 16mm 加垫 Q345B 平角焊 平焊 F 2 GMAW 气保焊 12mm 16mm Q345B 平角焊 平焊 F 3 GMAW 气保焊 16mm 加垫 Q345B 立缝 立焊 V 4 SAW 埋弧自动焊 8mm Q345B 平角焊 平焊 F 5 GMAW 气保焊 8mm 14mm 16mm Q345B 平缝 平焊 F 2． 焊接工艺评定 a) 焊接接工艺评定应以可靠的钢材焊接性能为依据，并在生产制作之前完成。 b) 焊接工艺评定一般过程是： i. 拟定焊接工艺指导书 ii. 施焊试件 iii. 无损检测、制取试样、测定焊接接头是否具有所要求的使用性能 iv. 提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。 c) 焊接工艺评定所用设备、仪表应处于正常工作状态。 d) 焊接环境，当焊接环境出现下列情况时，必须采取有效防护措施，否则禁止施焊 i. 风速：气体保护焊时大于 2m/s，其它焊接方法大于 8m/s ii. 相对湿度大于 90% iii. 雨, 冰，雪环境； iv. 当低合金钢焊件低于 50℃ 、普通碳素钢焊件温度低于 0℃ 时，应在始焊接表面各方向大于或等于 2 倍钢板厚度且不小于 100mm 范围内预热到 20℃ 以上，且在焊接过程中均不应低于这一温度 e) 焊接工艺评定所用材料 母材 Q345B 焊材 气体保护焊：ER50-6 埋弧自动焊：H10Mn2 评定所用材料应有合格的质量证明书 f) 焊接工艺评定的焊接试件由本单位和本项目的技能熟练，并具有相应合格项位的焊接人员担任。 g) 焊工必须严格按焊接工艺指导书施焊。 h) 无损检测人员应具备相应资格。 i) 试样的性能试验单位应具有相应资质 j) 焊接工艺评定结果不合格时，应分析原因，制订新的评定方案，...
