焊接工艺评定记录0105

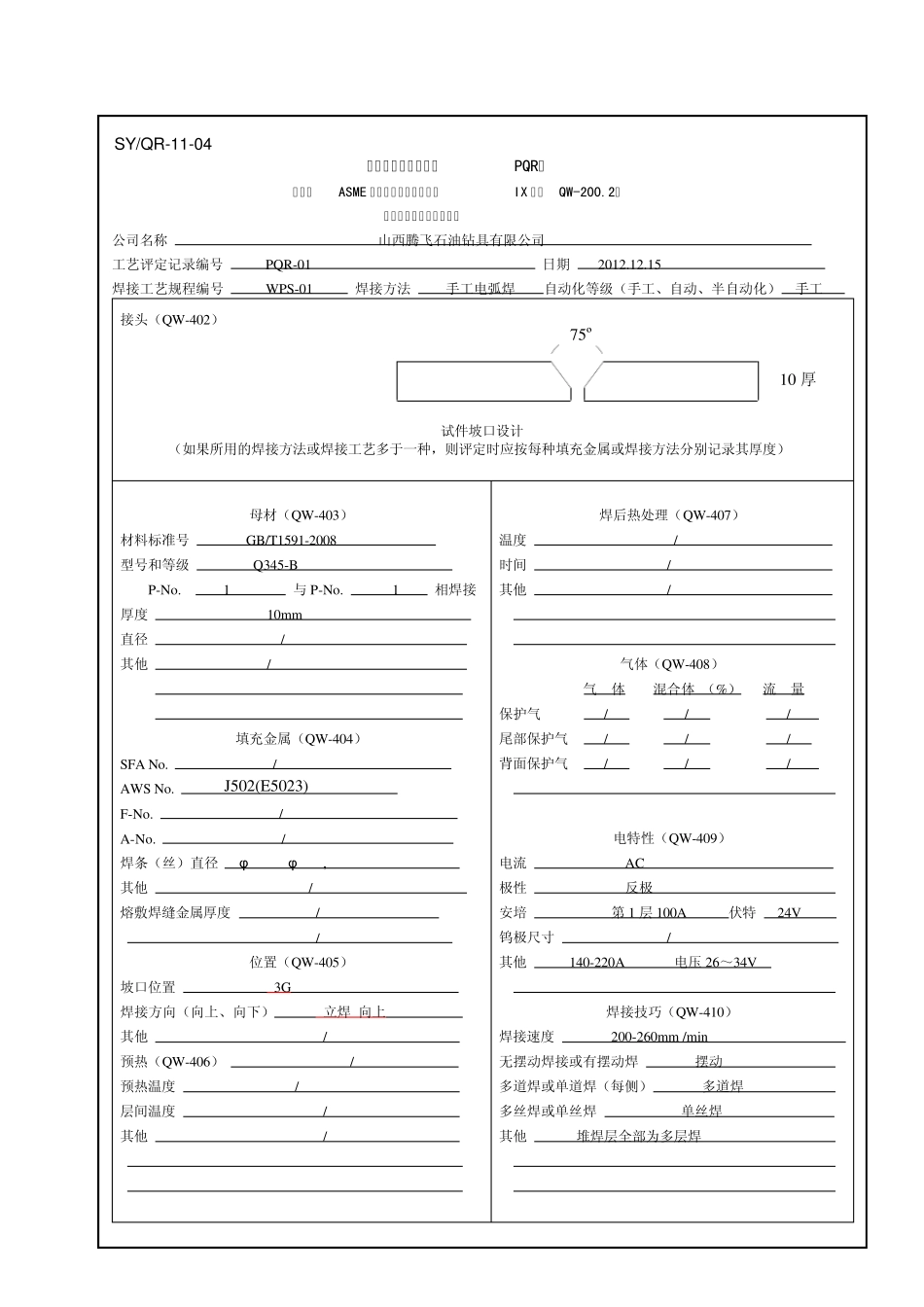

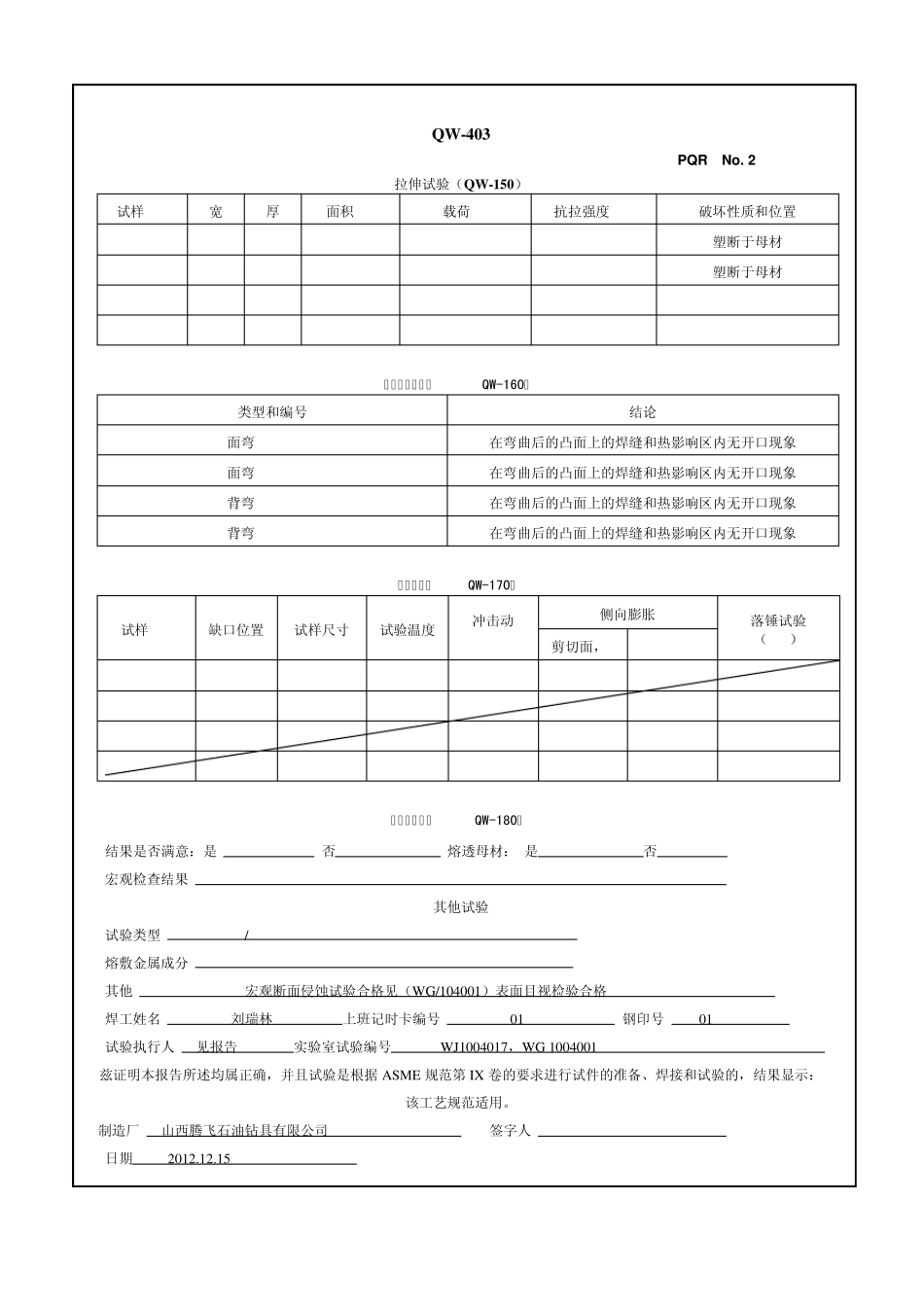

SY/QR-11-04 焊接工艺评定记录（PQR） （参见ASME 锅炉及压力容器规范第IX 卷，QW-200.2） 记录焊接试件的真实条件 公司名称 山西腾飞石油钻具有限公司 工艺评定记录编号 PQR-01 日期 2012.12.15 焊接工艺规程编号 WPS-01 焊接方法 手工电弧焊 自动化等级（手工、自动、半自动化） 手工 接头（QW-402） 试件坡口设计 （如果所用的焊接方法或焊接工艺多于一种，则评定时应按每种填充金属或焊接方法分别记录其厚度） 母材（QW-403） 材料标准号 GB/T1591-2008 型号和等级 Q345-B P-No. 1 与 P-No. 1 相焊接 厚度 10mm 直径 / 其他 / 填充金属（QW-404） SFA No. / AWS No. J502(E5023) F-No. / A- No. / 焊条（丝）直径 φ 3.2 φ 4.0, 其他 / 熔敷焊缝金属厚度 / / 位置（QW-405） 坡口位置 3G 焊接方向（向上、向下） 立焊 向上 其他 / 预热（QW-406） / 预热温度 / 层间温度 / 其他 / 焊后热处理（QW-407） 温度 / 时间 / 其他 / 气体（QW-408） 气 体 混合体 （%） 流 量 保护气 / / / 尾部保护气 / / / 背面保护气 / / / 电特性（QW-409） 电流 AC 极性 反极 安培 第 1 层 100A 伏特 24V 钨极尺寸 / 其他 140-220A 电压26～34V 焊接技巧（QW-410） 焊接速度 200-260mm /min 无摆动焊接或有摆动焊 摆动 多道焊或单道焊（每侧） 多道焊 多丝焊或单丝焊 单丝焊 其他 堆焊层全部为多层焊 75º 10 厚 QW -403 PQR No. 2 拉伸试验（QW -150） 试样 No. 宽 厚 面积 mm2 载荷 KN 抗拉强度 MPa 破坏性质和位置 W10001-1 19 10 190 1121 590 塑断于母材 W10001-2 19 10 190 1102 580 塑断于母材 导向弯曲试验（QW-160） 类型和编号 结论 面弯 W10001-3 在弯曲后的凸面上的焊缝和热影响区内无开口现象 面弯 W10001-4 在弯曲后的凸面上的焊缝和热影响区内无开口现象 背弯 W10001-5 在弯曲后的凸面上的焊缝和热影响区内无开口现象 背弯 W10001-6 在弯曲后的凸面上的焊缝和热影响区内无开口现象 韧性试验（QW-170） 试样 No. 缺口位置 试样尺寸 试验温度 冲击动 ft-Ib 侧向膨胀 落锤试验 （Y/N） 剪切面，% 1-3in. 角焊缝试验（QW-180） 结果是否满意：是 否 熔透母材： 是 否 宏观检查结果 其他试验 试验类型 / 熔敷金属成分 / 其他 宏...
