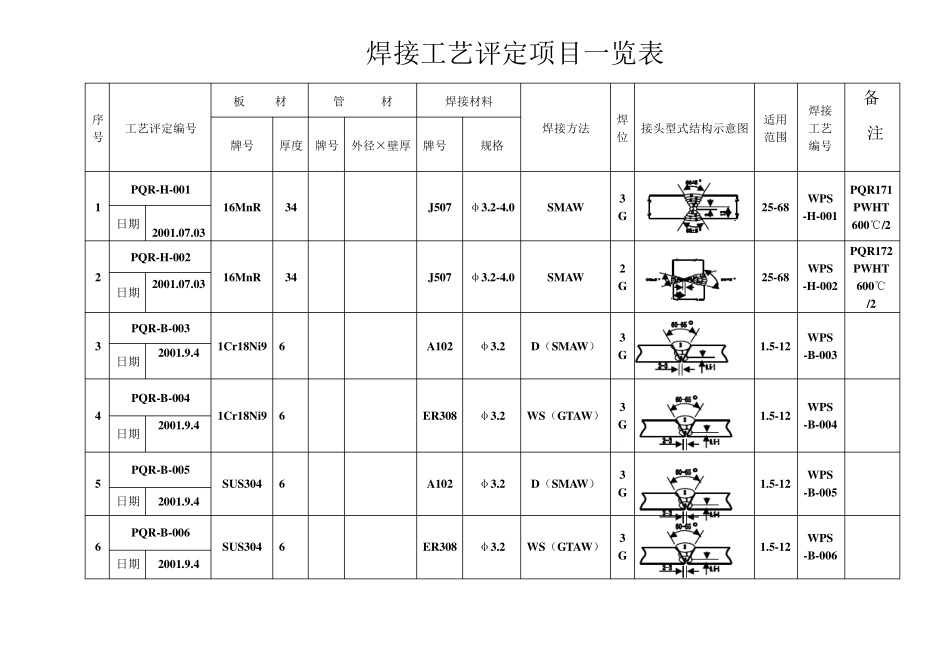

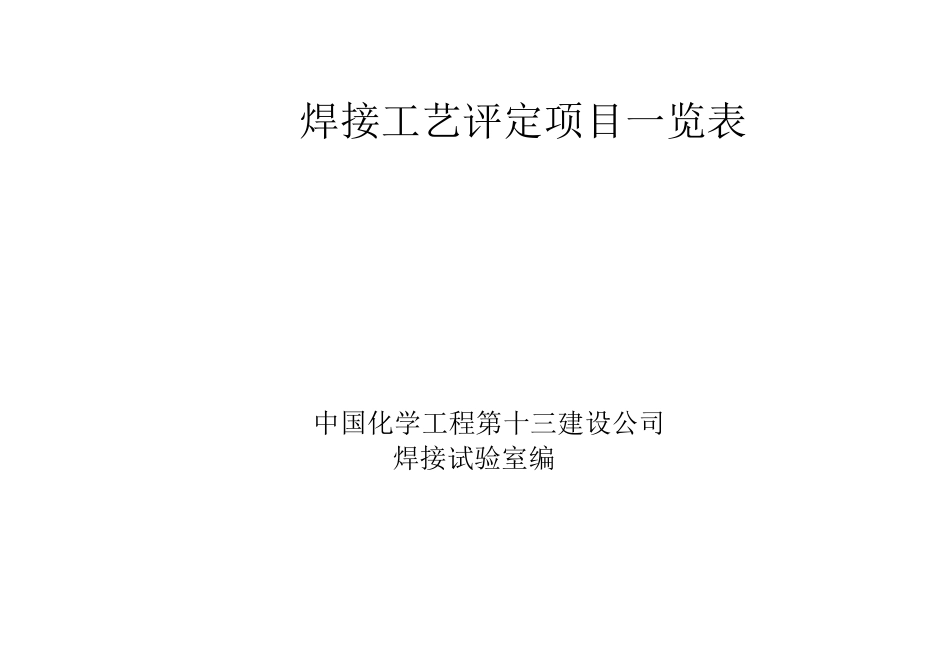

焊接工艺评定项目一览表 中国化学工程第十三建设公司 焊接试验室编 焊接工艺评定项目一览表 序 号 工艺评定编号 板 材 管 材 焊接材料 焊接方法 焊 位 接头型式结构示意图 适用 范围 焊接 工艺 编号 备 注 牌号 厚度 牌号 外径×壁厚 牌号 规格 1 PQR-H-001 16MnR 34 J507 φ3.2-4.0 SMAW 3 G 25-68 WPS -H-001 PQR171 PWHT 600℃/2 日期 2001.07.03 2 PQR-H-002 16MnR 34 J507 φ3.2-4.0 SMAW 2 G 25-68 WPS -H-002 PQR172 PWHT 600℃ /2 日期 2001.07.03 3 PQR-B-003 1Cr18Ni9 6 A102 φ3.2 D（SMAW） 3 G 1.5-12 WPS -B-003 日期 2001.9.4 4 PQR-B-004 1Cr18Ni9 6 ER308 φ3.2 WS（GTAW） 3 G 1.5-12 WPS -B-004 日期 2001.9.4 5 PQR-B-005 SUS304 6 A102 φ3.2 D（SMAW） 3 G 1.5-12 WPS -B-005 日期 2001.9.4 6 PQR-B-006 SUS304 6 ER308 φ3.2 WS（GTAW） 3 G 1.5-12 WPS -B-006 日期 2001.9.4 焊接工艺评定项目一览表 序 号 工艺评定编号 板 材 管 材 焊接材料 焊接方法 焊 位 接头型式结构示意图 适用 范围 焊接 工艺 编号 备 注 牌号 厚度 牌号 外径× 壁厚 牌号或型号 规格 7 PQR-B-007 SUS304 6 MIG-308 φ1.0 Rb（MIG） 3 1.5-12 WPS -B-007 日期 2001.09.08 8 PQR-Al-008 SB209 GR5083 8 ER5183 φ4.0 GTAW(AC) 3 1.5-16 WPS -Al-008 P25 日期 2001.04.05 9 PQR-T-009 Q235-A 6 TIG-J50 φ2.5 WS （GTAW） 5G 1.5-12 WPS -T-09 日期 2001.11.19 10 PQR-T-010 PQR-T-010-1 Q235-A 6 E4303 φ3.2 D（SMAW） 3G 1.5-12 WPS -T-010 日期 2001.11.19 WPS -T-010-1 TWHP 630℃/0.5h 11 PQR-T-011 20 φ159*6 TIG-J50/E4303 φ2.5/3.2 WS/D （GTAW/ /SMAW） 5G 1.5-12 WPS -T-011 日期 2002.03.20 12 PQR-F-012 20+316L φ219*(2+8) H00Cr19Ni 12Mo2/A402 /J422 φ2.5/3.2 WS/D （GTAW/ SMAW） 5G 1.5-12 WPS -F-012 复合管 日期 2001.12.20 焊接工艺评定项目一览表 序 号 工艺评定编号 板 材 管 材 焊接材料 焊接方法 焊 位 接头型式结构示意图 适用 范围 焊接 工艺 编号 备 注 牌号 厚度 牌号 外径×壁厚 牌号 规格 13 PQR-BF-013 20+316L φ219*(2+8...
