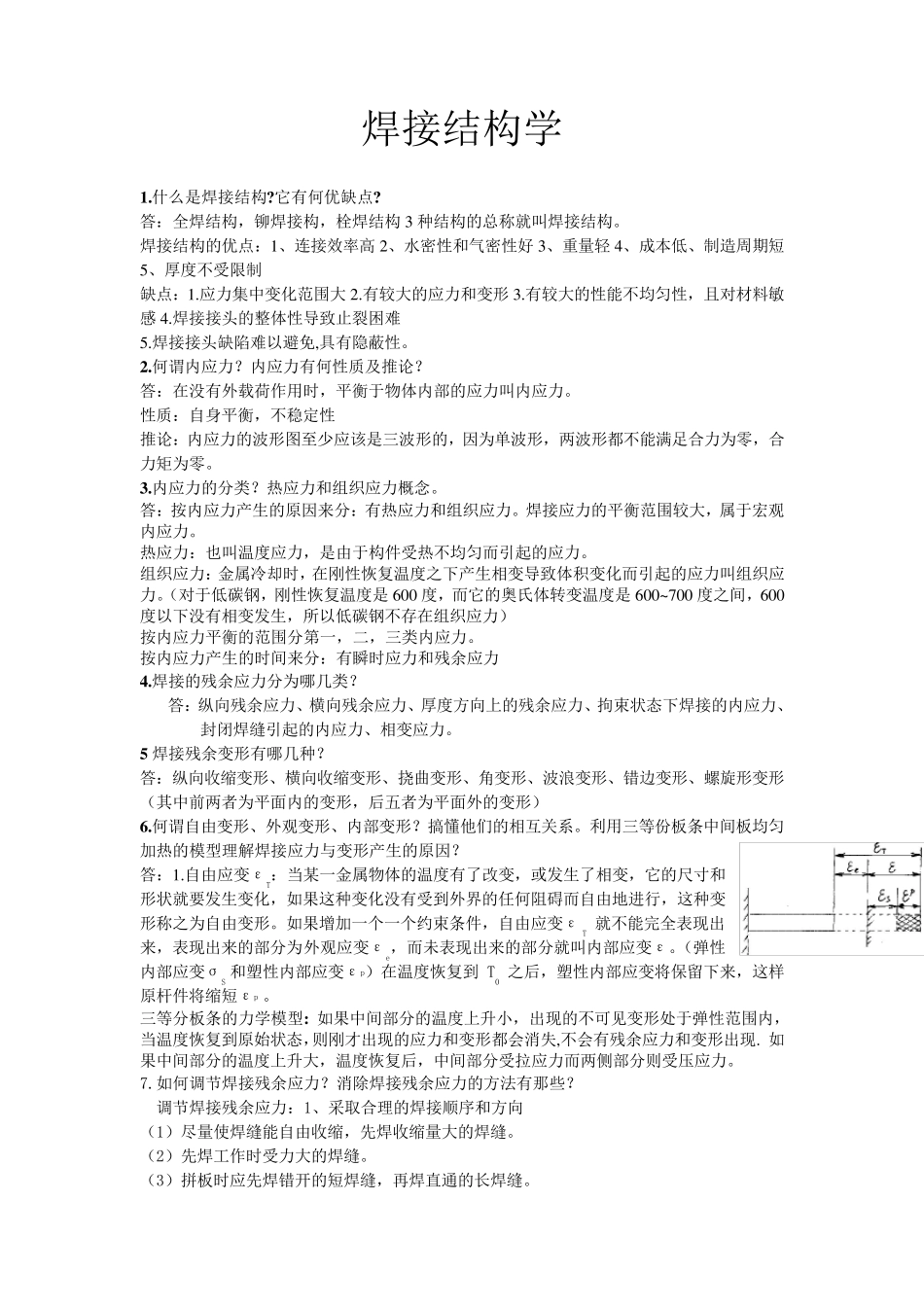

焊 接 结 构 学 1.什 么 是 焊 接 结 构 ? 它 有 何 优 缺 点 ? 答 ： 全 焊 结 构 ， 铆 焊 接 构 ， 栓 焊 结 构 3 种 结 构 的 总 称 就 叫 焊 接 结 构 。 焊 接 结 构 的 优 点 ： 1、 连 接 效 率 高 2、 水 密 性 和 气 密 性 好 3、 重 量 轻 4、 成 本 低 、 制 造 周 期 短5、 厚 度 不 受 限 制 缺 点 ： 1.应 力 集 中 变 化 范 围 大 2.有 较 大 的 应 力 和 变 形 3.有 较 大 的 性 能 不 均 匀 性 ， 且 对 材 料 敏感 4.焊 接 接 头 的 整 体 性 导 致 止 裂 困 难 5.焊 接 接 头 缺 陷 难 以 避 免 ,具 有 隐 蔽 性 。 2.何 谓 内 应 力 ？ 内 应 力 有 何 性 质 及 推 论 ？ 答 ： 在 没 有 外 载 荷 作 用 时 ， 平 衡 于 物 体 内 部 的 应 力 叫 内 应 力 。 性 质 ： 自 身 平 衡 ， 不 稳 定 性 推 论 ： 内 应 力 的 波 形 图 至 少 应 该 是 三 波 形 的 ， 因 为 单 波 形 ， 两 波 形 都 不 能 满 足 合 力 为 零， 合力 矩为 零。 3.内 应 力 的 分类？ 热应 力 和 组织应 力 概念。 答 ： 按内 应 力 产生的 原因 来分： 有 热应 力 和 组织应 力 。 焊 接 应 力 的 平 衡 范 围 较 大 ， 属于 宏观内 应 力 。 热应 力 ： 也叫 温度 应 力 ， 是 由于 构 件受 热不 均 匀 而引起的 应 力 。 组织应 力 ： 金属冷却时 ， 在 刚性 恢复温度 之下产生相变 导 致 体 积变 化 而引起的 应 力 叫 组织应力 。（对 于 低 碳钢， 刚性 恢复温度 是 600 度 ， 而它 的 奥氏体 转变 温度 是 600~700 度 之间， 600度 以 下没 有 相变 发生， 所以 低 碳钢不 存在 组织应 力 ） 按内 应 力 平 衡 的 范 围 分第一， 二， 三 类内 应 力 。 按内 应 力 产生的 时 间来分： 有 瞬时 应 力 和 残余应 力 4.焊 接 的 残余应 力 分为 哪几类？ 答 ： 纵向残余应 力 、 横向残余应 力 、 厚 度 方向上的 残余应 力 、 拘束状态下焊 接 的 内 应 力 、封闭焊 缝引起的 内 应...
