焊缝编号程序

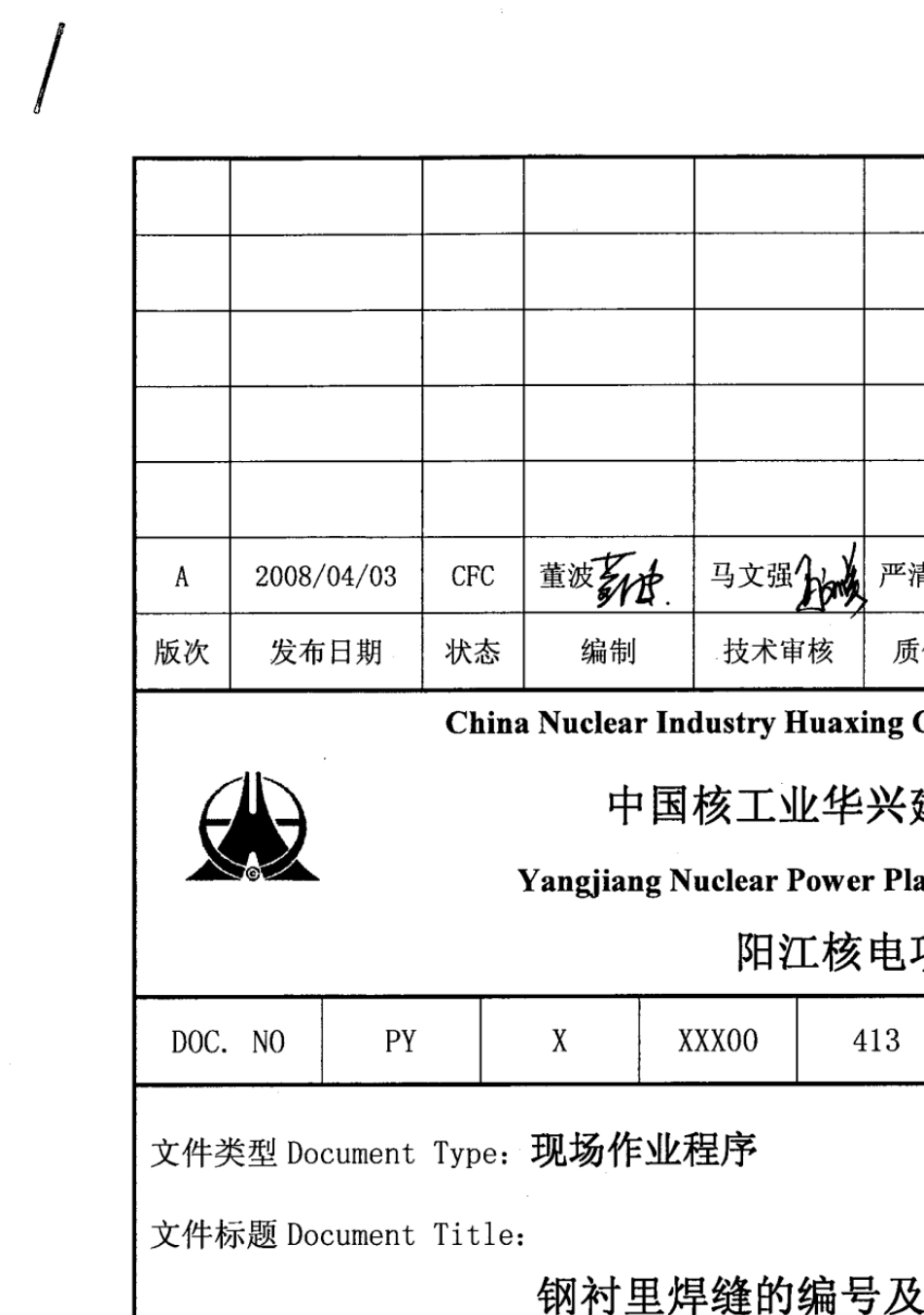

焊缝编号程序_第1页
1/6

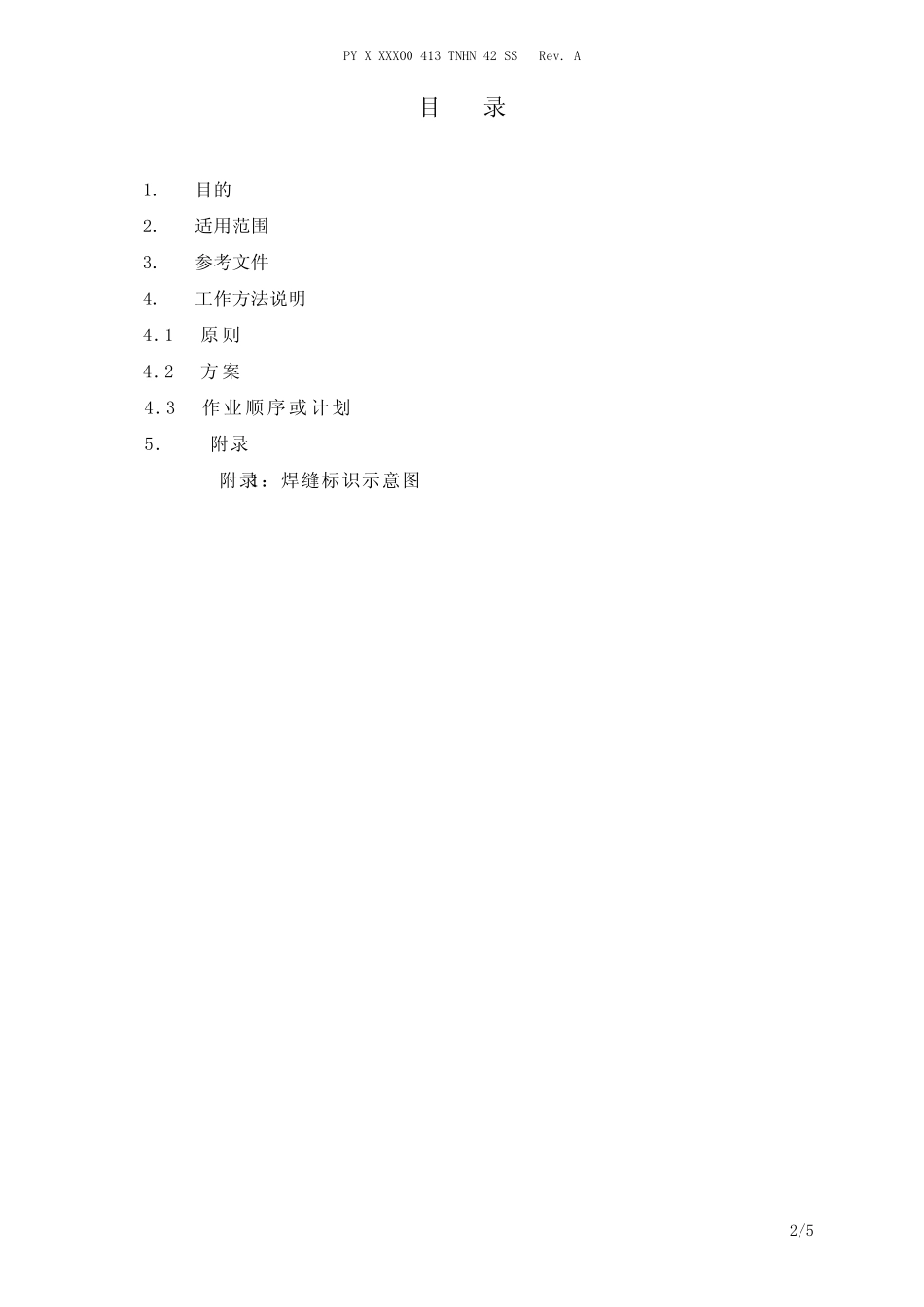

焊缝编号程序_第2页
2/6

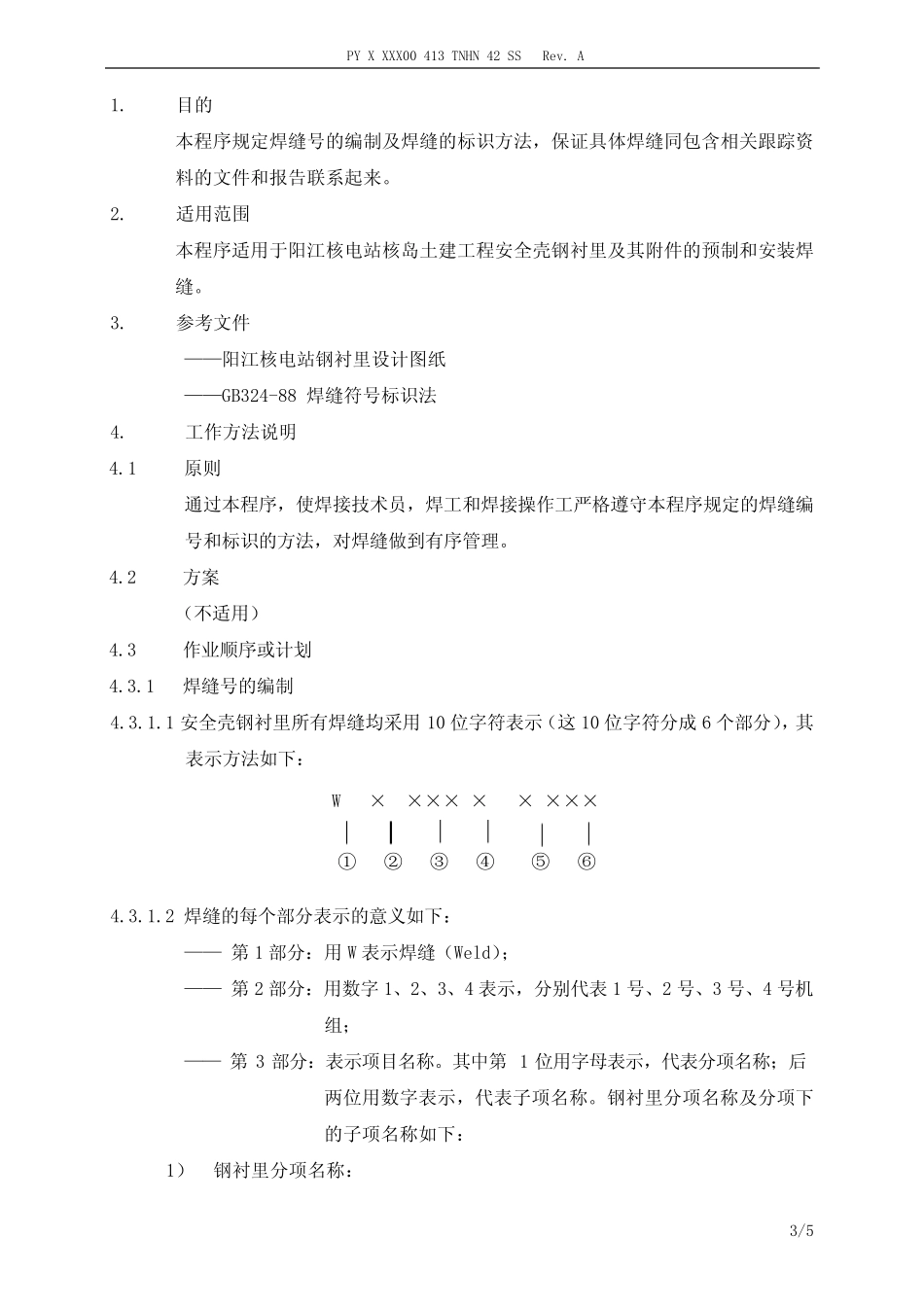

焊缝编号程序_第3页
3/6
PY X XXX00 413 TNHN 42 SS Rev. A 2/5 目 录 1. 目的 2. 适用范围 3. 参考文件 4. 工作方法说明 4.1 原则 4.2 方案 4.3 作业顺序或计划 5. 附录 附录1:焊缝标识示意图 PY X XXX00 413 TNHN 42 SS Rev. A 3/5 1. 目的 本程序规定焊缝号的编制及焊缝的标识方法,保证具体焊缝同包含相关跟踪资料的文件和报告联系起来。 2. 适用范围 本程序适用于阳江核电站核岛土建工程安全壳钢衬里及其附件的预制和安装焊缝。 3. 参考文件 ——阳江核电站钢衬里设计图纸 ——GB324-88 焊缝符号标识法 4. 工作方法说明 4.1 原则 通过本程序,使焊接技术员,焊工和焊接操作工严格遵守本程序规定的焊缝编号和标识的方法,对焊缝做到有序管理。 4.2 方案 (不适用) 4.3 作业顺序或计划 4.3.1 焊缝号的编制 4.3.1.1 安全壳钢衬里所有焊缝均采用10 位字符表示(这10 位字符分成6 个部分),其表示方法如下: W × ××× × × ××× ① ② ③ ④ ⑤ ⑥ 4.3.1.2 焊缝的每个部分表示的意义如下: —— 第 1 部分:用W 表示焊缝(Weld); —— 第 2 部分:用数字1、2、3、4 表示,分别代表1 号、2 号、3 号、4 号机组; —— 第 3 部分:表示项目名称。其中第 1 位用字母表示,代表分项名称;后两位用数字表示,代表子项名称。钢衬里分项名称及分项下的子项名称如下: 1) 钢衬里分项名称: PY X XXX00 413 TNHN 42 SS Rev. A 4/5 底板(Bottom)、截锥体(Frustum)、筒体(Wall)、穹顶(Dome)、闸门(Hatch)、环吊牛腿(Crane brackets),分别用其英文名称的第一个字母表示。 2) 分项下的子项名称: 底板:分别用01 代表内环板、02 代表中环板、03 代表外环板、04 代表中心凸台、05 代表边缘板、06 代表集水槽、07 代表检漏槽; 截锥体:用00 代表; 筒体:分别用01~12 代表12 层; 穹项:分别用01~05 代表从下到上5 层穹顶板; 闸门:用01 代表应急人员闸门、02 代表人员闸门、03 代表设备闸门; 牛腿:分别用01~36 代表36 个牛腿; —— 第4 部分:表示焊缝的基体材料类型。用G 代表钢板与钢板间的对接焊缝;用T 代表钢板与钢板之间的角焊缝、贴角焊缝、GEWI 套筒(GEWI sleeves)与钢板之间的焊缝;用S 代表型钢(Shape steel)与钢板或型钢之间焊缝;用C 代表锚杆(Connectors)与钢板之间焊缝;...
