焦炉煤气加压机技术协议090524

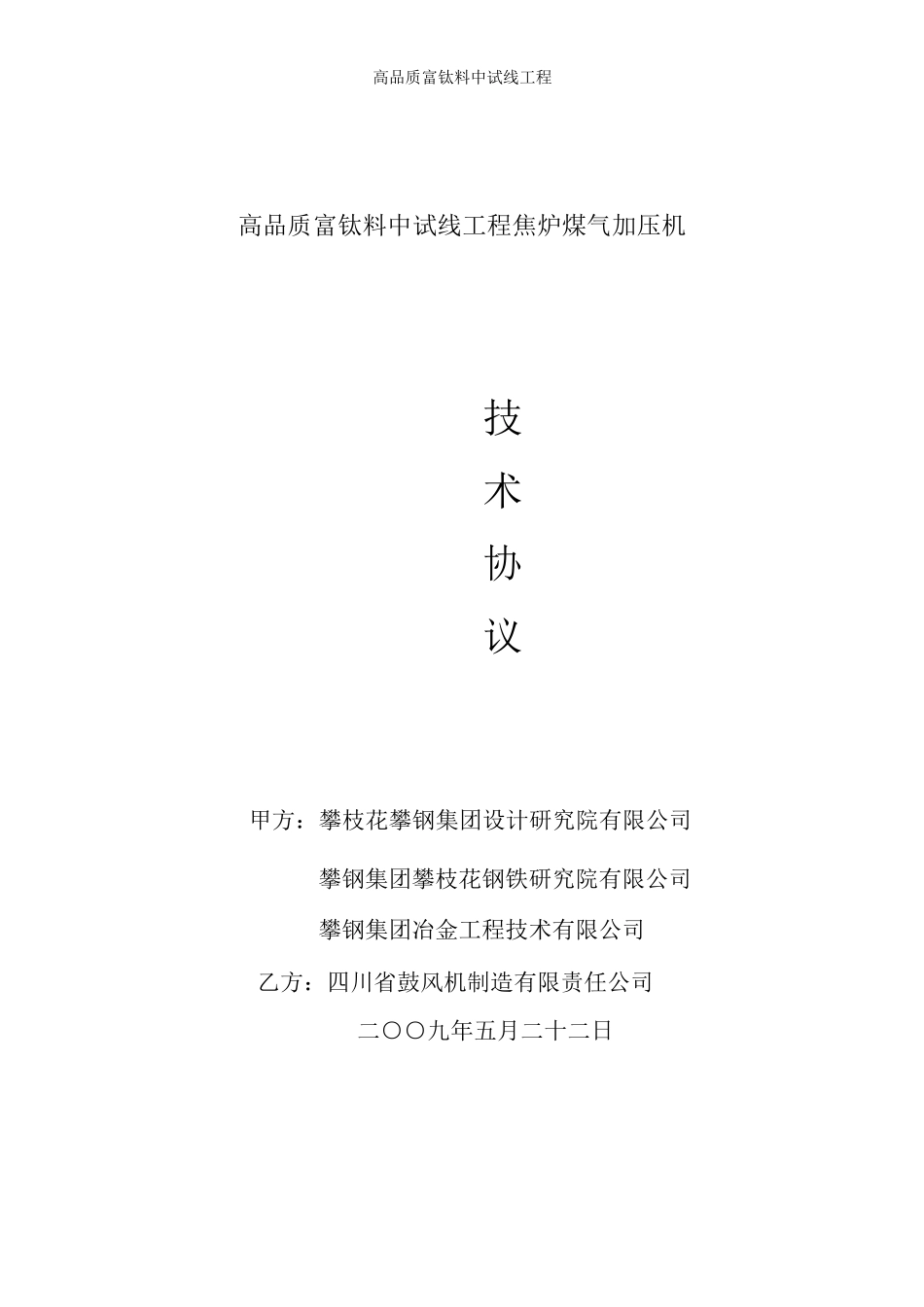

焦炉煤气加压机技术协议090524_第1页
1/11

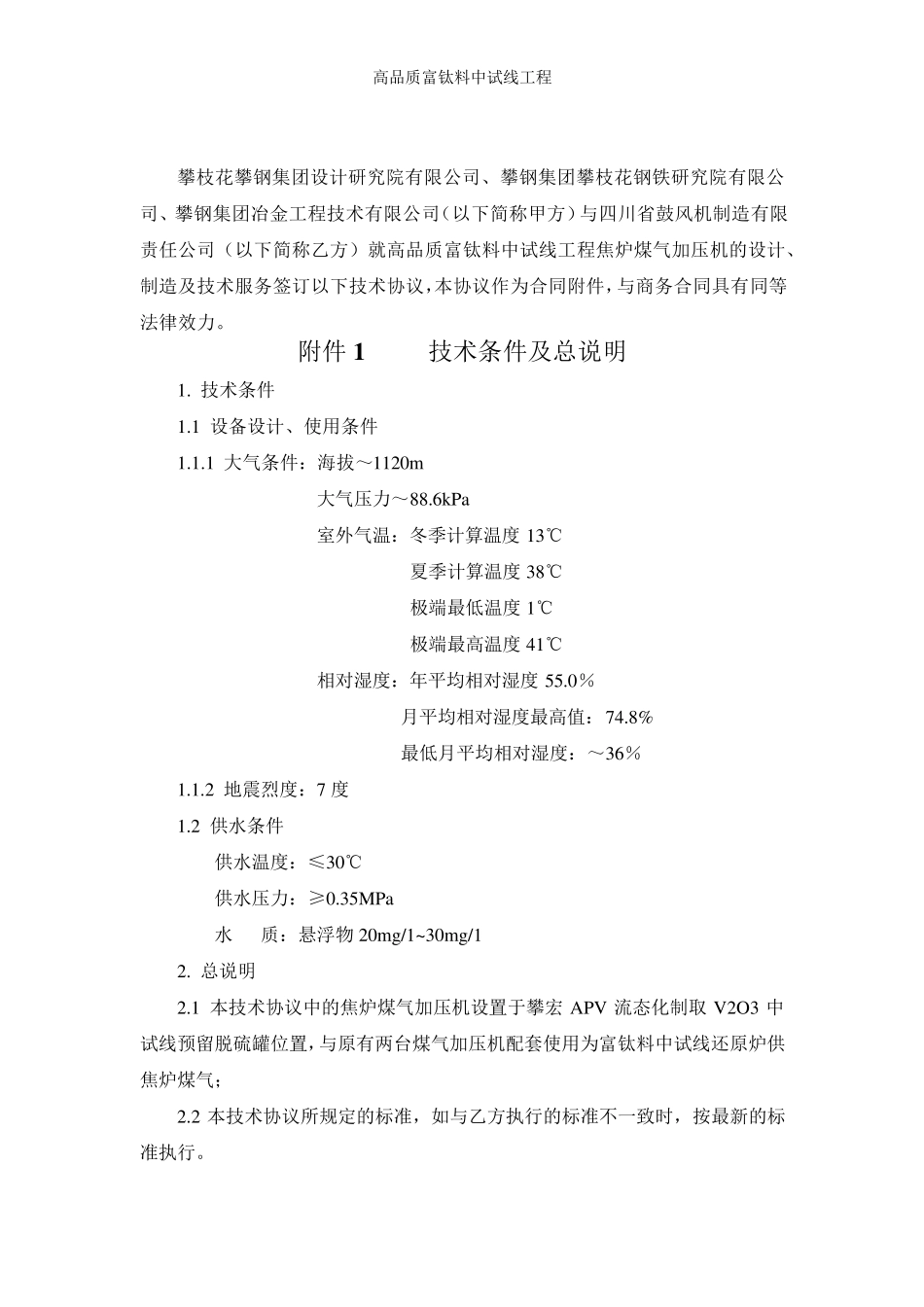

焦炉煤气加压机技术协议090524_第2页
2/11

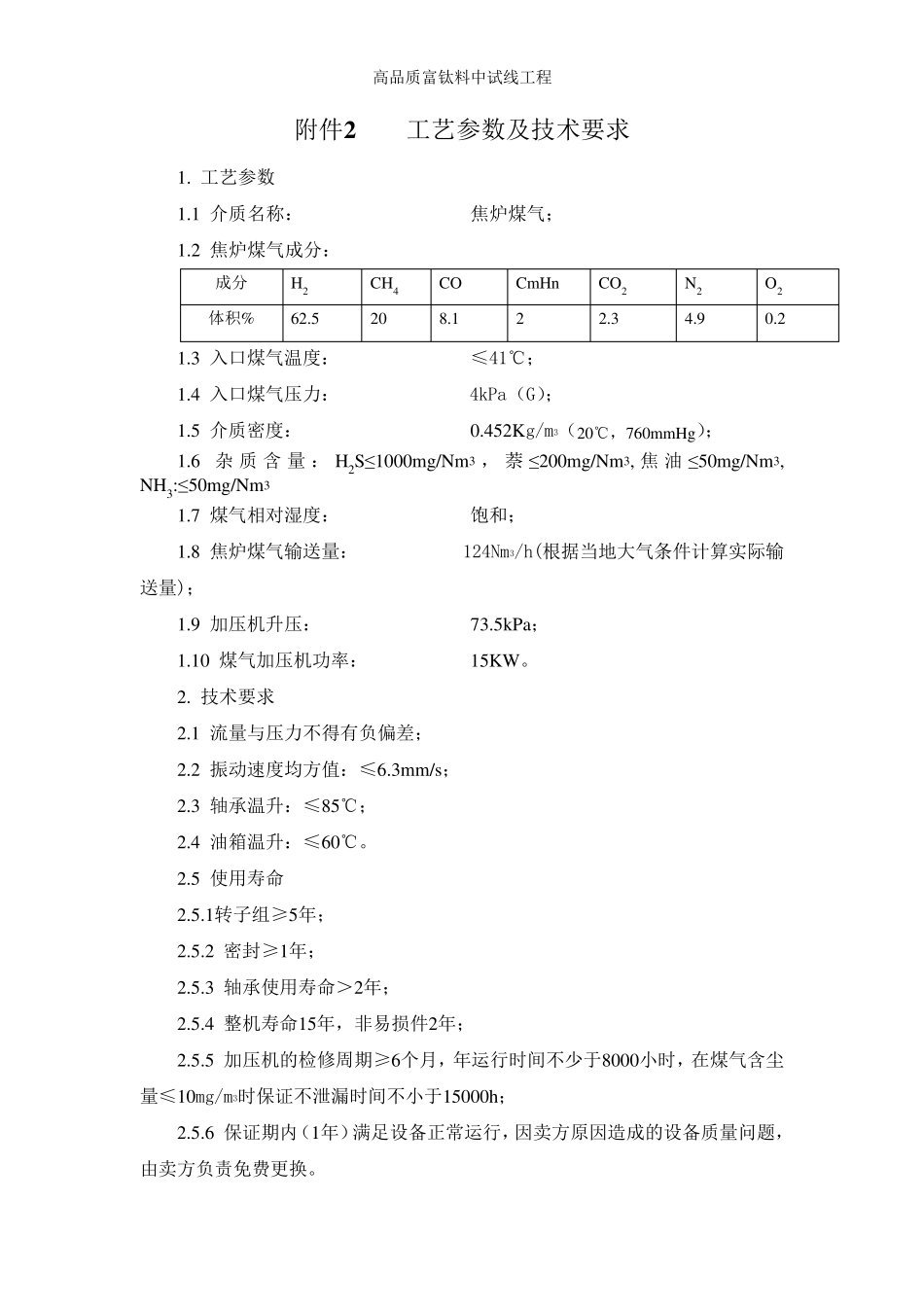

焦炉煤气加压机技术协议090524_第3页
3/11
高品质富钛料中试线工程 高品质富钛料中试线工程焦炉煤气加压机 技 术 协 议 甲方:攀枝花攀钢集团设计研究院有限公司 攀钢集团攀枝花钢铁研究院有限公司 攀钢集团冶金工程技术有限公司 乙方:四川省鼓风机制造有限责任公司 二○○九年五月二十二日 高品质富钛料中试线工程 攀枝花攀钢集团设计研究院有限公司、攀钢集团攀枝花钢铁研究院有限公司、攀钢集团冶金工程技术有限公司(以下简称甲方)与四川省鼓风机制造有限责任公司(以下简称乙方)就高品质富钛料中试线工程焦炉煤气加压机的设计、制造及技术服务签订以下技术协议,本协议作为合同附件,与商务合同具有同等法律效力。 附件1 技术条件及总说明 1. 技术条件 1.1 设备设计、使用条件 1.1.1 大气条件:海拔~1120m 大气压力~88.6kPa 室外气温:冬季计算温度13℃ 夏季计算温度38℃ 极端最低温度1℃ 极端最高温度41℃ 相对湿度:年平均相对湿度55.0% 月平均相对湿度最高值:74.8% 最低月平均相对湿度:~36% 1.1.2 地震烈度:7 度 1.2 供水条件 供水温度:≤30℃ 供水压力:≥0.35MPa 水 质:悬浮物 20mg/1~30mg/1 2. 总说明 2.1 本技术协议中的焦炉煤气加压机设置于攀宏APV 流态化制取V2O3 中试线预留脱硫罐位置,与原有两台煤气加压机配套使用为富钛料中试线还原炉供焦炉煤气; 2.2 本技术协议所规定的标准,如与乙方执行的标准不一致时,按最新 的标准执行。 高品质富钛料中试线工程 附件2 工艺参数及技术要求 1. 工艺参数 1.1 介质名称: 焦炉煤气; 1.2 焦炉煤气成分: 成分 H2 CH4 CO CmHn CO2 N2 O2 体积% 62.5 20 8.1 2 2.3 4.9 0.2 1.3 入口煤气温度: ≤41℃; 1.4 入口煤气压力: 4kPa(G); 1.5 介质密度: 0.452Kg/m3(20℃,760mmHg); 1.6 杂 质含 量 :H2S≤1000mg/Nm3 , 萘 ≤200mg/Nm3, 焦油 ≤50mg/Nm3, NH3:≤50mg/Nm3 1.7 煤气相对湿度: 饱和; 1.8 焦炉煤气输送量: 124Nm3/h(根据当地大气条件计算实际输送量); 1.9 加压机升压: 73.5kPa; 1.10 煤气加压机功率: 15KW。 2. 技术要求 2.1 流量与压力不得有负偏差; 2.2 振动速度均方值:≤6.3mm/s; 2.3 轴承温升:≤85℃; 2.4 油箱温升:≤60℃。 2.5 使用寿命 2.5.1转子组≥5年; 2.5.2 密封≥1年; 2.5.3 轴承使用寿命>2年; 2.5.4 整机寿命15年,非易损件2年; 2.5.5 ...
