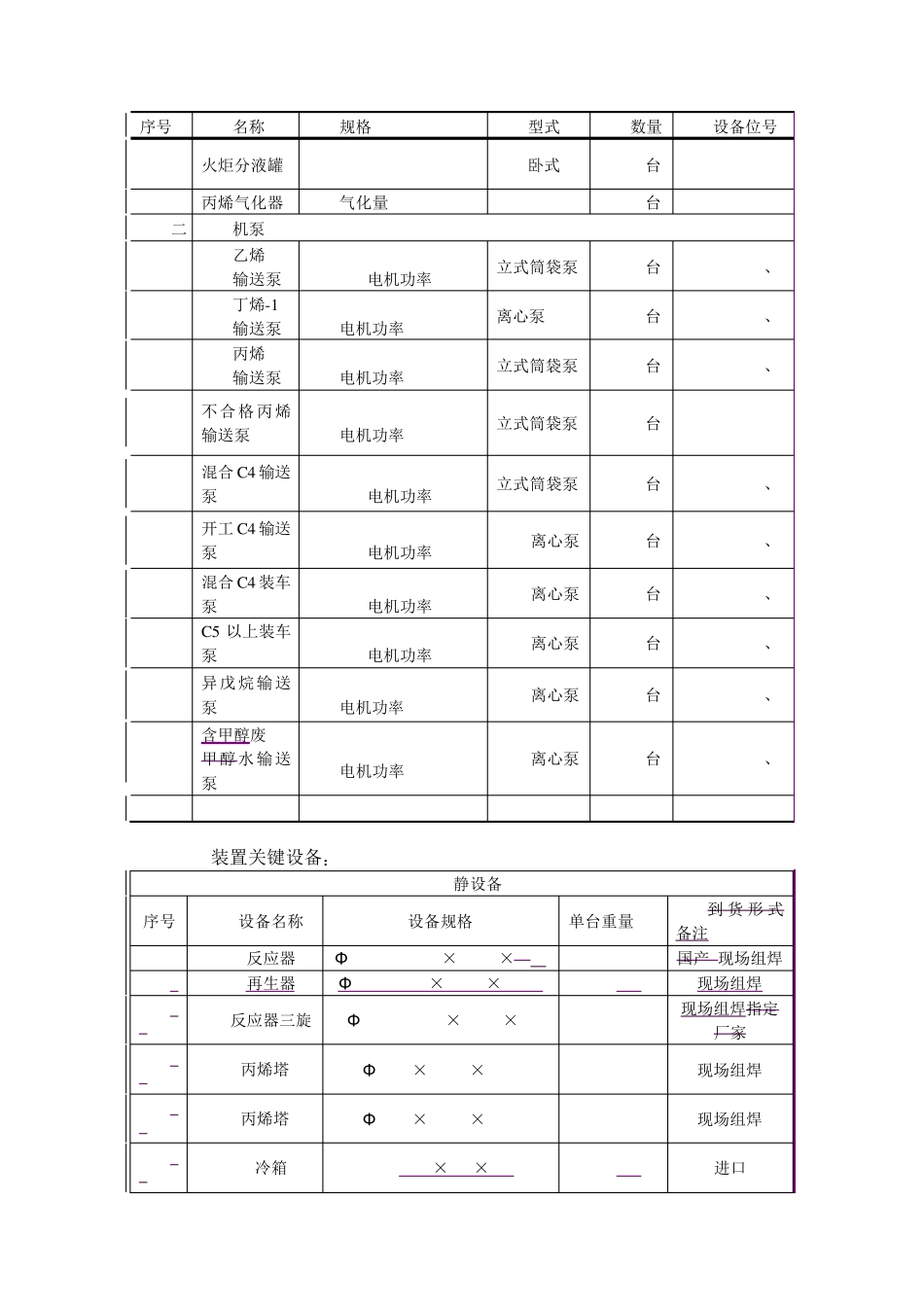

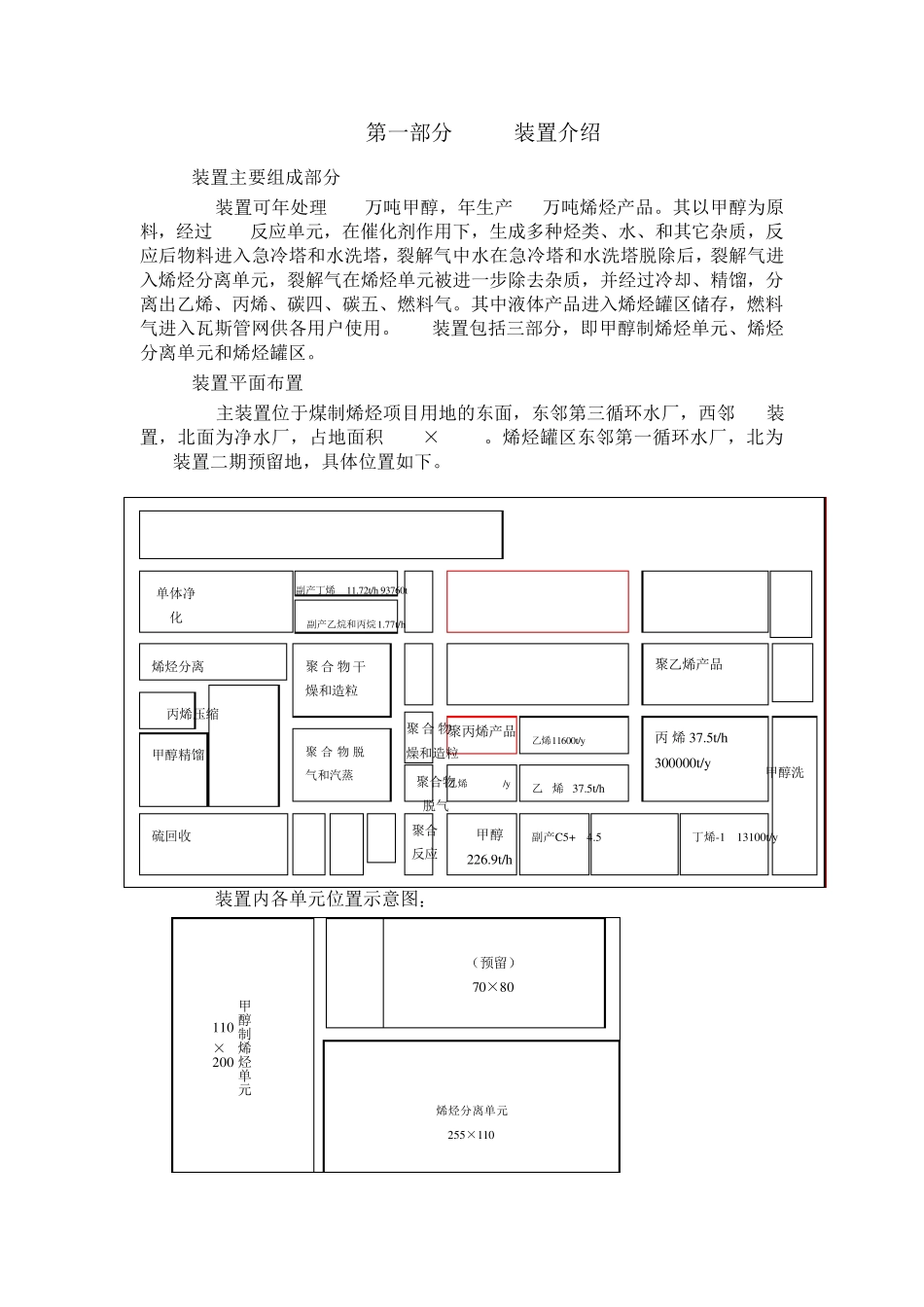

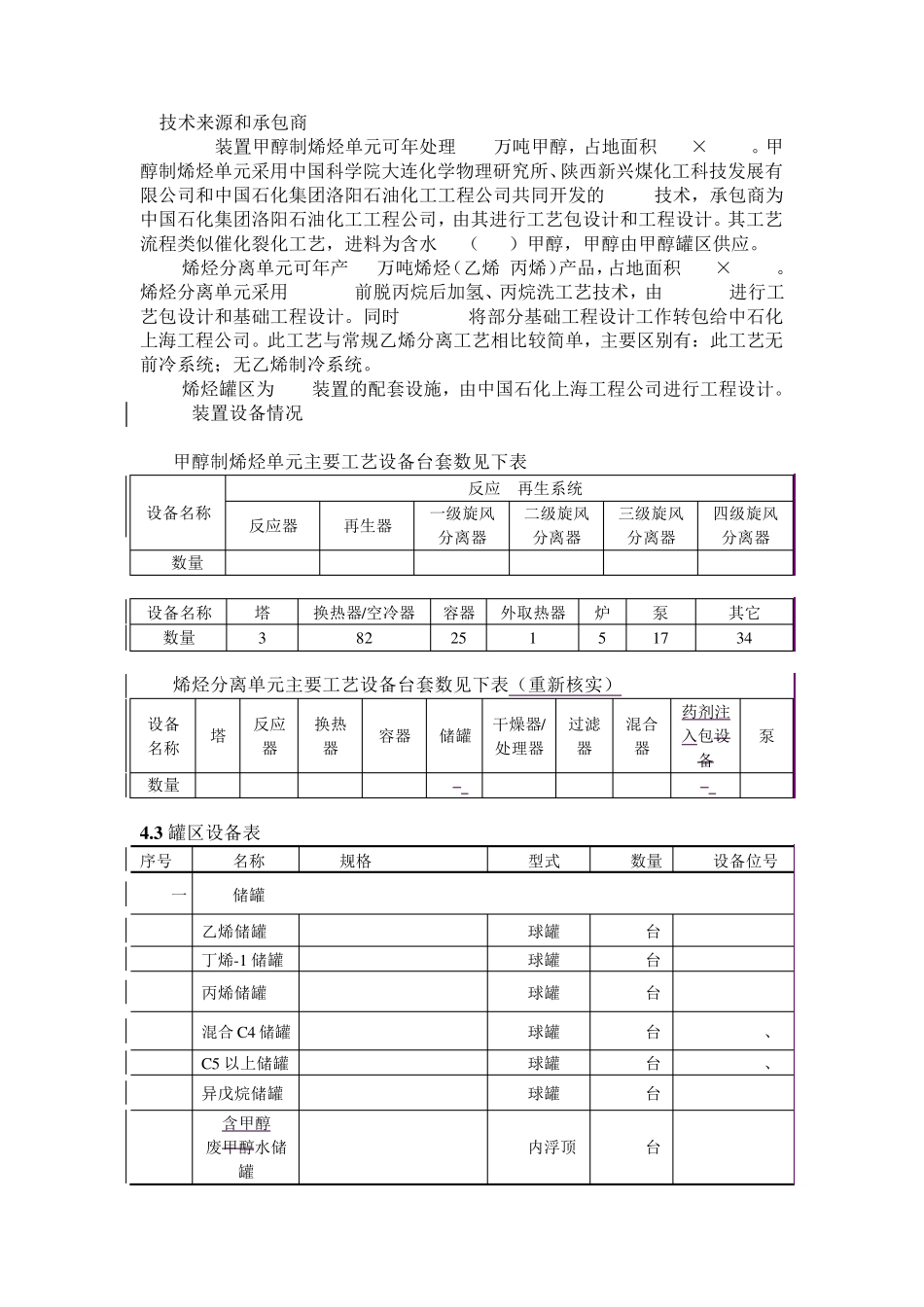

第一部分 MTO装置介绍 1.MTO装置主要组成部分 MTO装置可年处理180万吨甲醇,年生产60万吨烯烃产品。其以甲醇为原料,经过MTO反应单元,在催化剂作用下,生成多种烃类、水、和其它杂质,反应后物料进入急冷塔和水洗塔,裂解气中水在急冷塔和水洗塔脱除后,裂解气进入烯烃分离单元,裂解气在烯烃单元被进一步除去杂质,并经过冷却、精馏,分离出乙烯、丙烯、碳四、碳五、燃料气。其中液体产品进入烯烃罐区储存,燃料气进入瓦斯管网供各用户使用。MTO装置包括三部分,即甲醇制烯烃单元、烯烃分离单元和烯烃罐区。 2.MTO装置平面布置 MTO主装置位于煤制烯烃项目用地的东面,东邻第三循环水厂,西邻PP装置,北面为净水厂,占地面积390×200m2。烯烃罐区东邻第一循环水厂,北为MTO装置二期预留地,具体位置如下。 MTO装置内各单元位置示意图: (预留) 70×80 甲醇制烯烃单元 110×200 烯烃分离单元 255×110 变配电室及 现场机柜间 聚乙烯产品 聚丙烯产品 乙烯11600t/y 乙烯288400t/y 乙烯37.5t/h 丙烯37.5t/h 300000t/y 甲醇 226.9t/h 副产C5+ 4.5 丁烯-1 13100t/y 聚 合 物燥和造粒聚合物脱气聚合反应 单体净化 副产丁烯 11.72t/h 93760t副产乙烷和丙烷1.77t/h 聚 合 物干燥和造粒 聚 合 物脱气和汽蒸 硫回收 烯烃分离 丙烯压缩甲醇精馏 甲醇洗 3.技术来源和承包商 MTO装置甲醇制烯烃单元可年处理180万吨甲醇,占地面积110×200m2。甲醇制烯烃单元采用中国科学院大连化学物理研究所、陕西新兴煤化工科技发展有限公司和中国石化集团洛阳石油化工工程公司共同开发的 DMTO技术,承包商为中国石化集团洛阳石油化工工程公司,由其进行工艺包设计和工程设计。其工艺流程类似催化裂化工艺,进料为含水 5%(wt%)甲醇,甲醇由甲醇罐区供应。 烯烃分离单元可年产 60万吨烯烃(乙烯+丙烯)产品,占地面积255×110m2。烯烃分离单元采用 Lummus前脱丙烷后加氢、丙烷洗工艺技术,由 Lummus进行工艺包设计和基础工程设计。同时 Lummus将部分基础工程设计工作转包给中石化上海工程公司。此工艺与常规乙烯分离工艺相比较简单,主要区别有:此工艺无前冷系统;无乙烯制冷系统。 烯烃罐区为 MTO装置的配套设施,由中国石化上海工程公司进行工程设计。 4.MTO装置设备情况 4.1甲醇制烯烃单元主要工艺设备台套数见下表 设备名称 反应--再生系统 反应器 再生器 一级旋风分离器 二级旋风分离器 三级旋风分...
