煤电钻综合保护装置

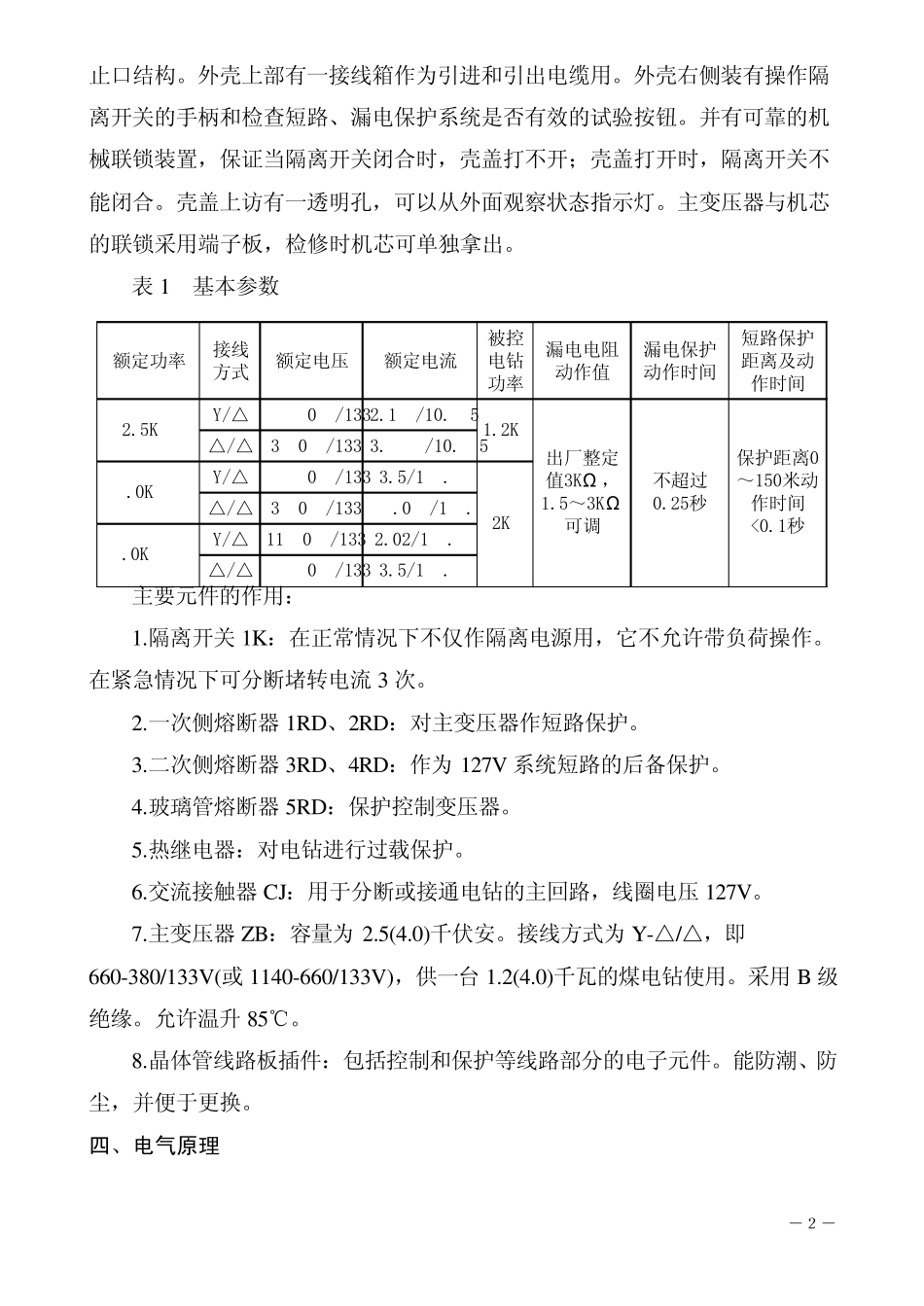

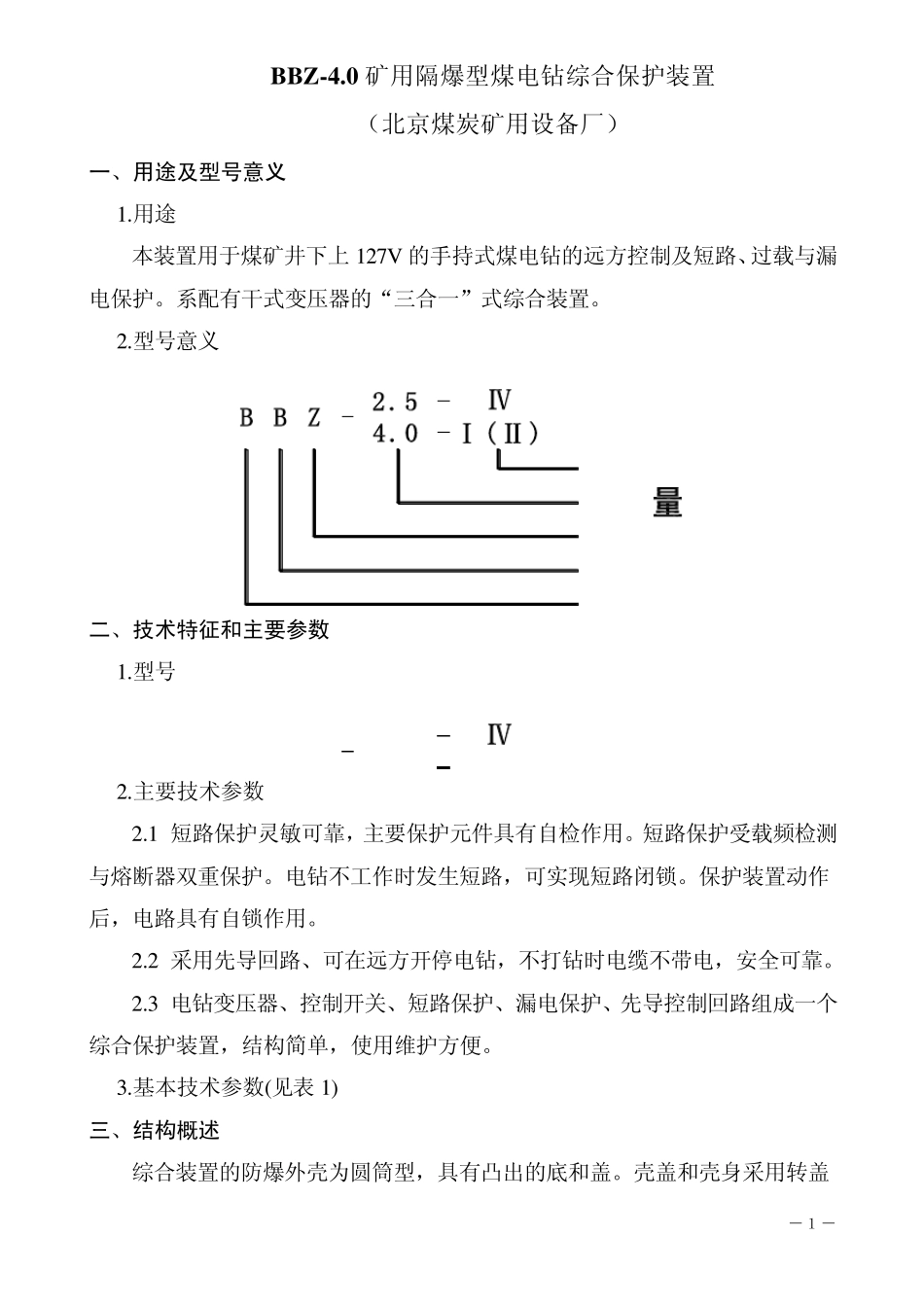

－１－ B B Z -4.0 矿用隔爆型煤电钻综合保护装置 （北京煤炭矿用设备厂） 一、用途及型号意义 1.用途 本装置用于煤矿井下上127V 的手持式煤电钻的远方控制及短路、过载与漏电保护。系配有干式变压器的“三合一”式综合装置。 2.型号意义 二、技术特征和主要参数 1.型号 2.主要技术参数 2.1 短路保护灵敏可靠，主要保护元件具有自检作用。短路保护受载频检测与熔断器双重保护。电钻不工作时发生短路，可实现短路闭锁。保护装置动作后，电路具有自锁作用。 2.2 采用先导回路、可在远方开停电钻，不打钻时电缆不带电，安全可靠。 2.3 电钻变压器、控制开关、短路保护、漏电保护、先导控制回路组成一个综合保护装置，结构简单，使用维护方便。 3.基本技术参数(见表 1) 三、结构概述 综合装置的防爆外壳为圆筒型，具有凸出的底和盖。壳盖和壳身采用转盖 － ２ － 止 口 结 构 。 外 壳 上 部 有 一 接 线 箱 作 为 引 进 和 引 出 电 缆 用 。 外 壳 右 侧 装 有 操 作 隔离 开 关 的 手 柄 和 检 查 短 路 、 漏 电 保 护 系 统 是 否 有 效 的 试 验 按 钮 。 并 有 可 靠 的 机械 联 锁 装 置 ， 保 证 当 隔 离 开 关 闭 合 时 ， 壳 盖 打 不 开 ； 壳 盖 打 开 时 ， 隔 离 开 关 不能 闭 合 。 壳 盖 上 访 有 一 透 明 孔 ， 可 以 从 外 面 观 察 状 态 指 示 灯 。 主 变 压 器 与 机 芯的 联 锁 采 用 端 子 板 ， 检 修 时 机 芯 可 单 独 拿 出 。 表 1 基 本 参 数 主 要 元 件 的 作 用 ： 1.隔 离 开 关 1K： 在 正 常 情 况 下 不 仅 作 隔 离 电 源 用 ， 它 不 允 许 带 负 荷 操 作 。在 紧 急 情 况 下 可 分 断 堵 转电 流3 次。 2.一 次侧 熔断 器 1RD、 2RD： 对主 变 压 器 作 短 路 保 护 。 3.二次侧 熔断 器 3RD、 4RD： 作 为127V 系 统 短 路 的 后备保 护 。 4.玻璃管熔断 器 5RD： 保 护 控制变 压 器 。 5.热继电 器 ： 对电 钻进 行过载保 护 。 6.交流接 触器 CJ： 用 于分 断 或接 通电 钻的 主 回路 ， 线 圈电 压 127V。 7.主 变 压 器 ZB： 容量为2.5(4.0)千伏安。 接 线 方式为...
