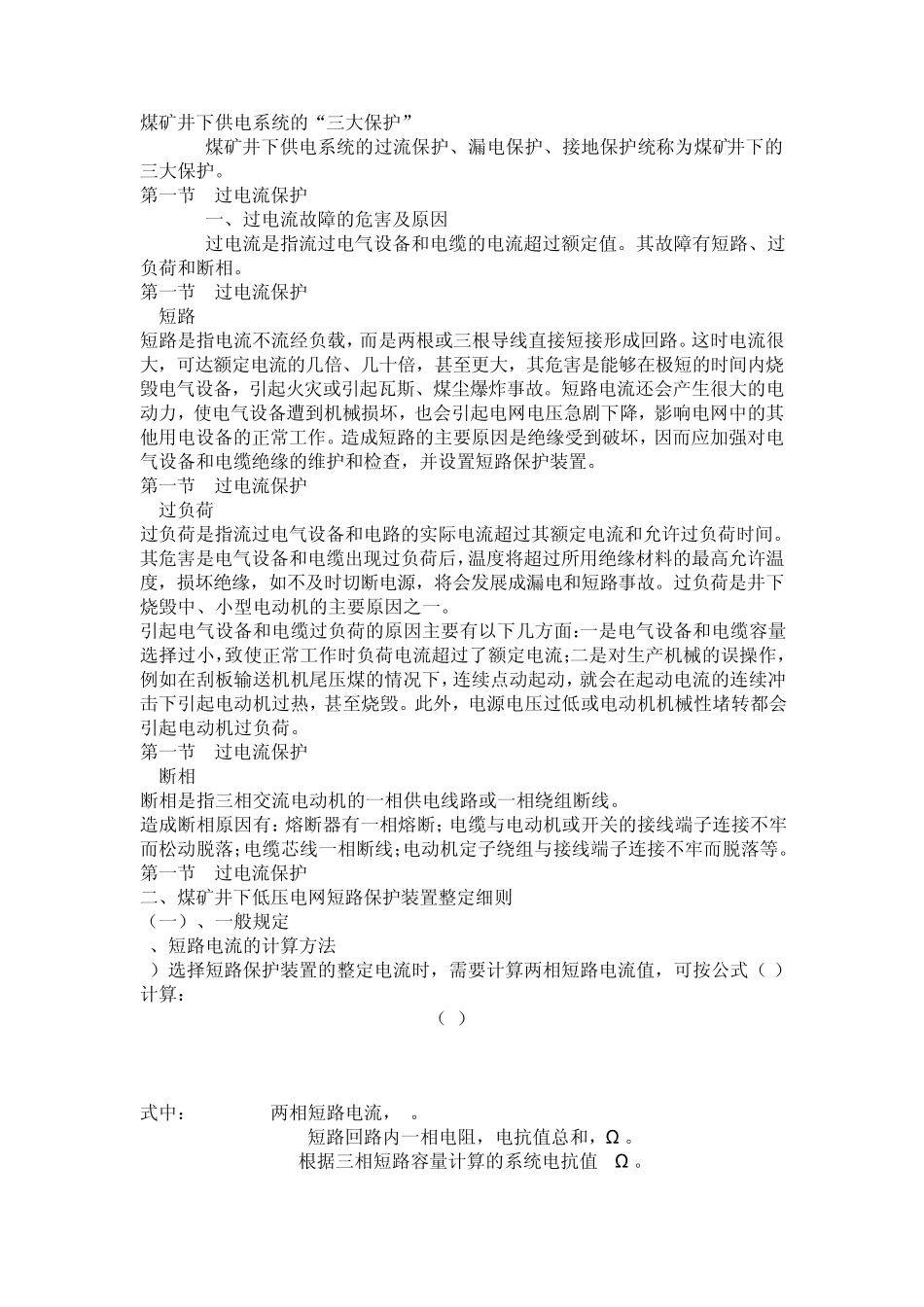

煤矿井下供电系统的“三大保护” 煤矿井下供电系统的过流保护、漏电保护、接地保护统称为煤矿井下的三大保护。 第一节 过电流保护 一、过电流故障的危害及原因 过电流是指流过电气设备和电缆的电流超过额定值。其故障有短路、过负荷和断相。 第一节 过电流保护 1.短路 短路是指电流不流经负载，而是两根或三根导线直接短接形成回路。这时电流很大，可达额定电流的几倍、几十倍，甚至更大，其危害是能够在极短的时间内烧毁电气设备，引起火灾或引起瓦斯、煤尘爆炸事故。短路电流还会产生很大的电动力，使电气设备遭到机械损坏，也会引起电网电压急剧下降，影响电网中的其他用电设备的正常工作。造成短路的主要原因是绝缘受到破坏，因而应加强对电气设备和电缆绝缘的维护和检查，并设置短路保护装置。 第一节 过电流保护 2.过负荷 过负荷是指流过电气设备和电路的实际电流超过其额定电流和允许过负荷时间。其危害是电气设备和电缆出现过负荷后，温度将超过所用绝缘材料的最高允许温度，损坏绝缘，如不及时切断电源，将会发展成漏电和短路事故。过负荷是井下烧毁中、小型电动机的主要原因之一。 引起电气设备和电缆过负荷的原因主要有以下几方面：一是电气设备和电缆容量选择过小，致使正常工作时负荷电流超过了额定电流；二是对生产机械的误操作，例如在刮板输送机机尾压煤的情况下，连续点动起动，就会在起动电流的连续冲击下引起电动机过热，甚至烧毁。此外，电源电压过低或电动机机械性堵转都会引起电动机过负荷。 第一节 过电流保护 3.断相 断相是指三相交流电动机的一相供电线路或一相绕组断线。 造成断相原因有：熔断器有一相熔断；电缆与电动机或开关的接线端子连接不牢而松动脱落；电缆芯线一相断线；电动机定子绕组与接线端子连接不牢而脱落等。 第一节 过电流保护 二、煤矿井下低压电网短路保护装置整定细则 （一）、一般规定 1、短路电流的计算方法 1）选择短路保护装置的整定电流时，需要计算两相短路电流值，可按公式（1）计算： = （1） 式中： ----两相短路电流，A。 ----短路回路内一相电阻，电抗值总和，Ω 。 Xx ----根据三相短路容量计算的系统电抗值, Ω 。 R1、 X1 ----高 压 电 缆 的 电 阻 、 电 抗 值 ， Ω 。 Kb ----矿 用 变 压 器 变 比 。 Rb、 Xb ----矿 用 变 压 器 的 电 阻 、 电 抗 值 ， Ω 。 R2、 X2 ----低 压 电 缆 的...
