煤矿井下空气压缩机特征与安全技术要求(2013年5月)

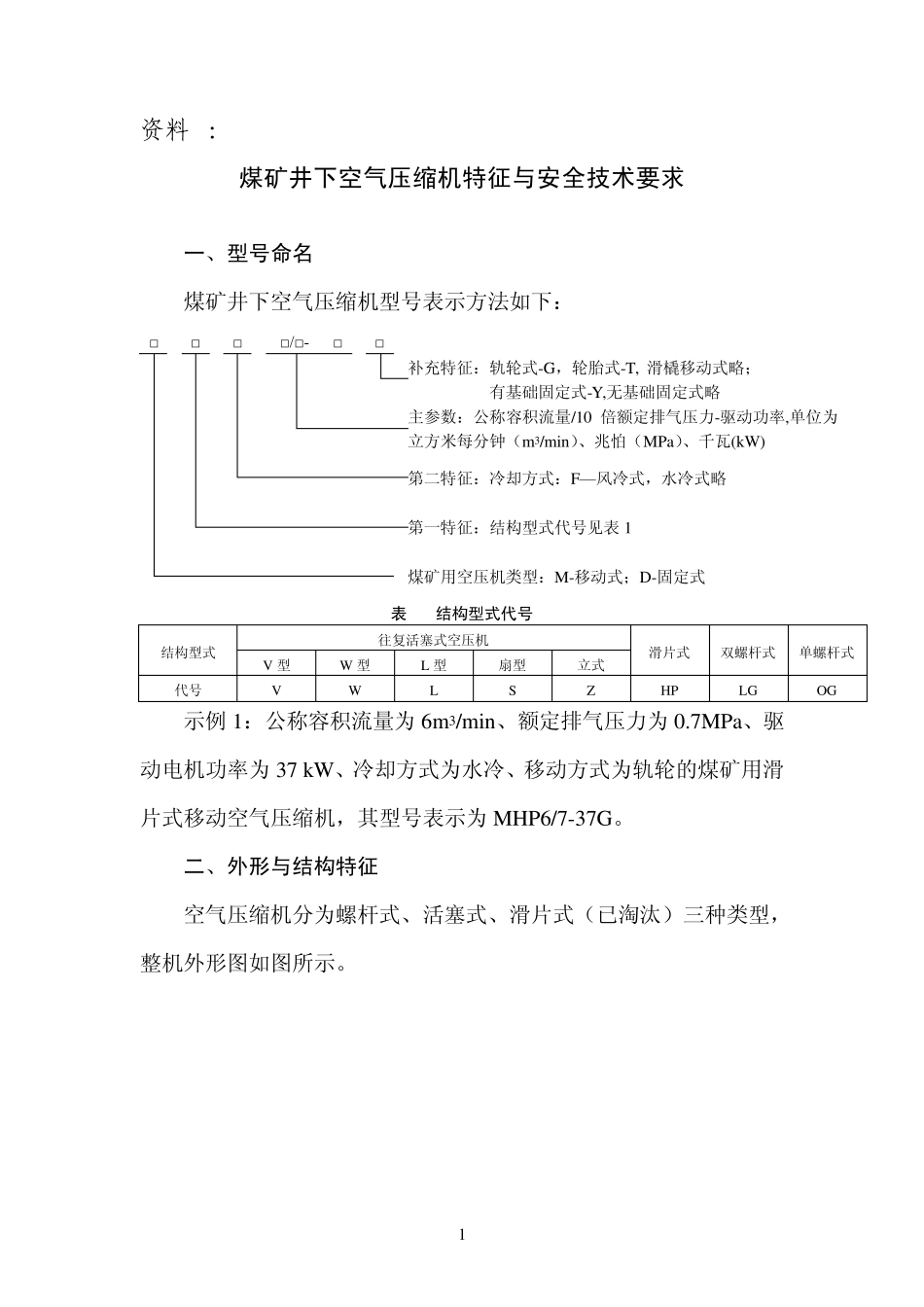

1 资料 1： 煤矿井下空气压缩机特征与安全技术要求 一、型号命名 煤矿井下空气压缩机型号表示方法如下： □ □ □ □/□- □ □ 补充特征：轨轮式-G，轮胎式-T, 滑橇移动式略； 有基础固定式-Y,无基础固定式略 主参数：公称容积流量/10 倍额定排气压力-驱动功率,单位为立方米每分钟（m3/min）、兆怕（MPa）、千瓦(kW) 第二特征：冷却方式：F— 风冷式，水冷式略 第一特征：结构型式代号见表1 煤矿用空压机类型：M-移动式；D-固定式 表 1 结构型式代号 结构型式 往复活塞式空压机 滑片式 双螺杆式 单螺杆式 V 型 W 型 L 型 扇型 立式 代号 V W L S Z HP LG OG 示例 1：公称容积流量为6m3/min、额定排气压力为0.7MPa、驱动电机功率为37 kW、冷却方式为水冷、移动方式为轨轮的煤矿用滑片式移动空气压缩机，其型号表示为MHP6/7-37G。 二、外形与结构特征 空气压缩机分为螺杆式、活塞式、滑片式（已淘汰）三种类型，整机外形图如图所示。 2 螺杆式空气压缩机外形图 活塞式空气压缩机外形图 滑片式空气压缩机外形图 区分三种类型空气压缩机的方法是看其核心部件---压缩机头的 3 结构类型。 1 . 螺杆式压缩机头的典型特点：主机内平行地配置着一对相互啮合的蜗杆（双螺杆）；一对星形齿轮对称的布置于蜗杆的两侧（单螺杆），如图所示。 双螺杆式压缩机头剖面与外形图 单螺杆式压缩机头剖面与外形图 2 . 活塞式空气压缩机的典型特征：气缸的布置方式见下图，有曲轴连杆及活塞。 活塞式压缩机头剖面与外形图 4 3 . 滑片式空气压缩机的典型特点：机头外形多为圆柱形，转子与内缸为偏心安装，转子上开有径向滑槽以安装滑片。 滑片式空压机头与整机图 三、采购要求 1 ．严把设备选型关。要优先选用螺杆机型，不得选用滑片式空气压缩机。严禁选用无安全保障、证书或证件不全、假冒伪劣的产品及配件。 2 ．严把设备采购关。必须选择、采购由专业生产厂家制造，井下固定安装的空气压缩机应具有生产许可证和产品合格证。井下使用的移动式空气压缩机应具备煤矿矿用产品安全标志。空气压缩机储气罐（风包）应取得设计、制造许可证和检验合格证。 3 ．严把设备入矿验收关。采购的空气压缩机到货后，必须按规定进行入矿验收。 四、安装与验收要求 1 ．煤矿压风系统的设计应严格执行《国家安全监管总局、国家煤矿安监局关于印发〈煤矿井下安全避险“六大系统”建设完善基本规范（试行...
