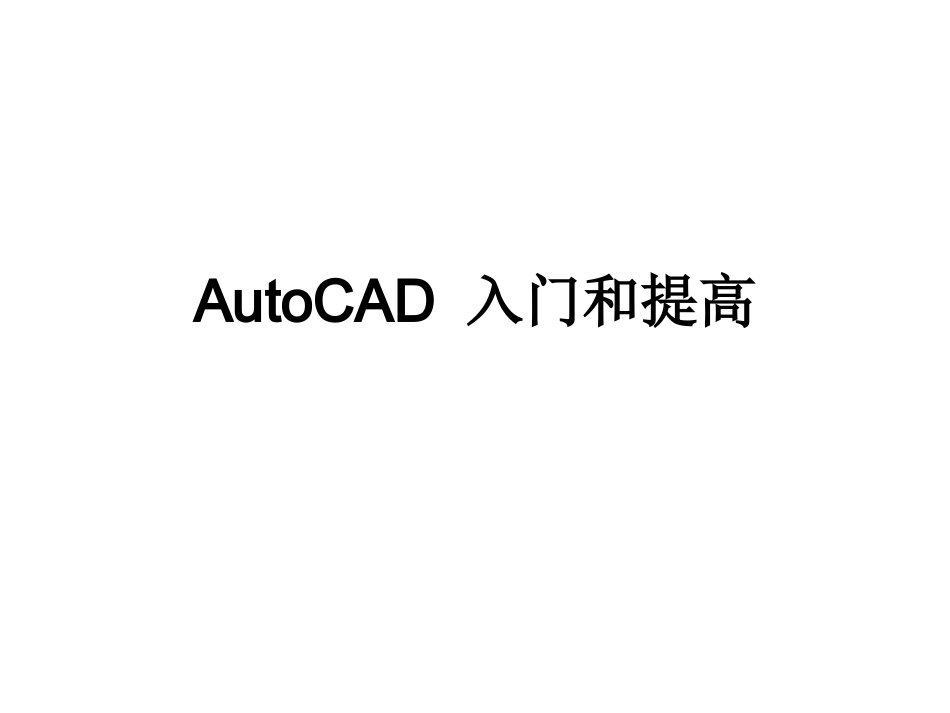

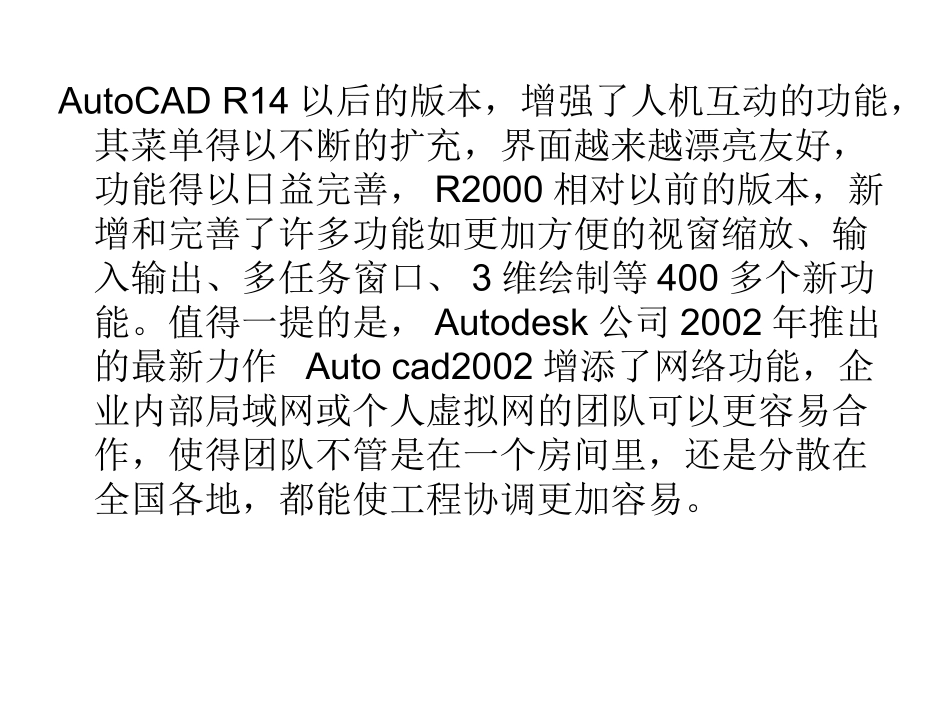

AutoCAD入门和提高AutoCAD简介CAD是英文ComputerAidDesign的简写,即计算机辅助设计,包括现在流行的AutoCAD和一些三维软件如PRO-E、UG(Unigraphic)、Mastercam等等。AutoCAD是Autodesk公司开发的专门用于计算机绘图设计工作的软件。自从80年代Autodesk公司首次推出R1.0版本以来,就在不断的升级代换,一直到现在的R14、R2000、R2002、2004、2007.AutoCADR14以后的版本,增强了人机互动的功能,其菜单得以不断的扩充,界面越来越漂亮友好,功能得以日益完善,R2000相对以前的版本,新增和完善了许多功能如更加方便的视窗缩放、输入输出、多任务窗口、3维绘制等400多个新功能。值得一提的是,Autodesk公司2002年推出的最新力作Autocad2002增添了网络功能,企业内部局域网或个人虚拟网的团队可以更容易合作,使得团队不管是在一个房间里,还是分散在全国各地,都能使工程协调更加容易。控制菜单盒标题栏菜单栏带拾取框的十字光标绘图区工具栏2.1AutoCAD2000的显示界面2.11工具栏使所选物体所在层为当前层图层图层控制颜色控制线型控制线宽控制打印状态控制直线无限直线多型直线二维多意线正多边形矩形圆弧圆样条曲线椭圆插入创建图块画点剖面线区域生成文本标注删除复制镜像偏移阵列偏移旋转缩放拉伸加长剪切延伸打断倒角圆角暴炸2.12绘图区模型空间标签坐标系十字光标绘图区没有边界,利用视窗缩放功能,可使视窗无限扩大缩小,因此,无论多大的图纸,或无论数量的图幅,都可置其中,这也是AutoCAD的方便之处。滚动条2.13命令窗口命令窗口命令行命令历史窗口命令行(command)用于用户输入的命令,历史窗口含有AutoCAD启动后用过的全部命令及提示信息。命令窗口是用户和CAD进行对话的窗口,通过该窗口发出的绘图命令,与菜单和工具栏按钮操作等効。故执行AuotoCAD命令可以通过命令、菜单、工具按钮三种方式。2.13状态栏状态栏开关设置三、AutoCAD2000的常用参数设置通过菜单VIEW下的Toolbars命令可工具按钮调出至绘图区域通过tools菜单下的options命令可设置自动存盘时间、光标大小、系统颜色、用户参数等等许多的设置都可在此菜单里完成。在AutoCADR14中,按鼠标右键表示重复上一个命令,在AutoCAD2000中按鼠标右键出现图示对话框,如需直接重复上一个命令,则按可设置:在option栏里,单击“userPreferences”,如图示,将“shortcutmenusindrawingArea”勾选去掉即可。四、绘图前的准备•4.1设置绘图界限绘图界限就是指明用户的工作区域和图纸的界限,设置绘图界限的目的是避免用户所绘制的图面超出界限。在command:的提示下输入limits或打开format菜单,单击drawinglimits执行后,命令行提示图形左下角的界限默认值为(0,0),回车接受。AutoCAD继续提示用户设置界限由上角的位置<420,297>,同样可接受默认值或输入新的坐标值。•4.2设置绘图辅助功能在实际绘图中,用鼠标定位虽然方便,但精度不高,绘制的图形极不精确。AutoCAD提供了一些绘图辅助工具如正交(ortho),栅格(Grid),自动捕捉(Snap)等等打开TOOLS菜单,单击DrafttingSettings命令,可得到:4.3设置图层单击单击新增开/关冻结锁定颜色线型线宽或输入命令:layer•5.1绘制直线在commands:下输入L并回车或单击菜单按钮,输入起始点和终止点,即可画出一线段。(也可用极坐标方式输入线段:如@10<120@表示相对的,@后的数值表示线段长度,<代表使用极坐标,<后的数值代表与起始点逆时针旋转后的角度)五、基本绘图方法•5.2画圆•方法:在command:下输入c或单击菜单按钮5.2.1圓心半径方式5.2.2圆心直径方式5.2.3三点画圆5.2.4两点画圆5.2.5切点切点半径方式画圆5.2.6切点切点切点方式画圆5.3椭圆5.3.1定义两轴绘制椭圆5.3.2定义长轴及椭圆转角绘制椭圆5.3.3定义中心及椭圆端点绘制椭圆单击菜单或输入el5.4多边形5.4.1绘制正多边形*在command:提示符下输入pol并回车*或在Draw菜单里单击polygon命令*或单击draw工具栏上的polygon5.4.2绘制矩形*在command:提示符下输入rec并回车*或在Draw菜单里单击rectangle命令*或单击draw工具栏上的rectangle注意:1、设置完矩形参数后,在以后的矩形绘制中,会始终跟随这些参数,直到...
