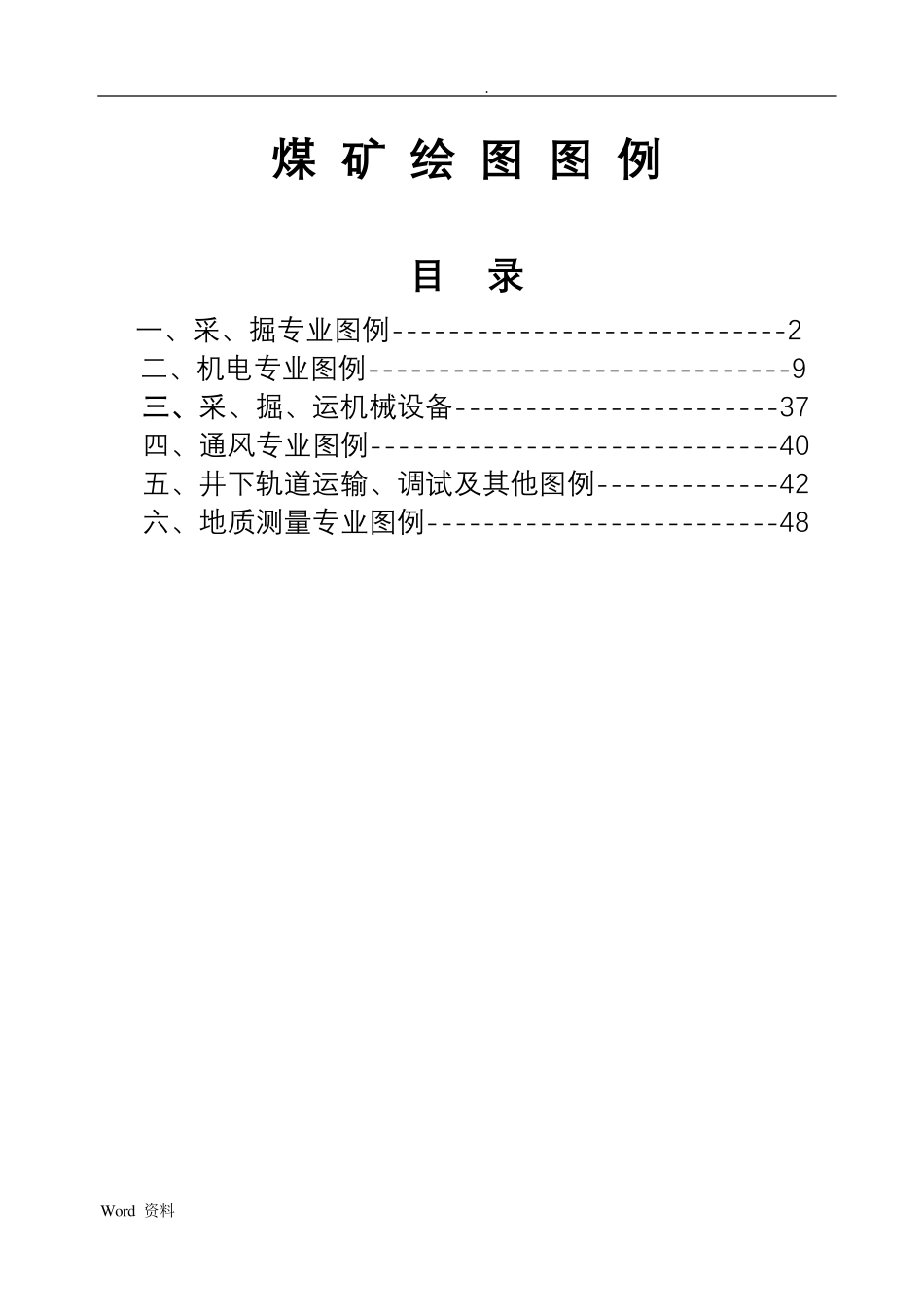

. Word 资料 煤 矿 绘 图 图 例 目 录 一 、 采 、 掘 专 业 图 例 ----------------------------2 二 、 机 电 专 业 图 例 ------------------------------9 三 、 采 、 掘 、 运 机 械 设 备 -----------------------37 四 、 通 风 专 业 图 例 -----------------------------40 五 、 井 下 轨 道 运 输 、 调 试 及 其 他 图 例 -------------42 六 、 地 质 测 量 专 业 图 例 -------------------------48 . Word 资料 一 、 采 煤 、 掘 进 专 业 图 例 编 号 名 称 符 号 说 明 1 打煤眼 2 打岩眼 3 放 炮 4 支 柱 5 运 料 6 回 柱 放 顶 7 移 输 送 机 8 装 煤 、 运 煤 9 打 密 集 支 柱 10 准 备 及 检 修 11 移支柱 12 移支架 . Word 资料 13 移风管 14 支木垛 15 回 收 木 垛 16 刨 煤 机 刨 煤 17 开缺口 18 采 煤 机 割 煤 19 采 煤 机 下 放 20 单 体 支 柱 21 切 顶 支 柱 22 液 压 支 架 一 般 符 号 23 放 顶 煤 支 架 24 悬 ( 滑 ) 移顶 梁 支 架 . Word 资料 25 铰接顶梁 26 双 滚 筒 采 煤 机 27 单 滚 筒 采 煤 机 28 刨 煤 机 一般符号 29 连续采煤机( 掘 采 机 ) 30 全 断 面 掘 进 机 31 部分断面掘 进 机 32 钻 井 机 33 反井钻机 34 铺金属网及 底 网 35 煤 层 高 硫 分 区 SSSS 向左成 45°倾斜的平行线，中间面“S” 36 采 空区 按 实 际 情 况 绘 制 ，在 范 围内 侧 涂5～ 10mm，彩 色 影线 . Word 资料 37 煤 层 可 采边界线 可采部分不可采部分 38 煤 层 合 并边界线 分开部分合并部分 夹 矸 0.7m 为 煤 层 分 叉 合并 分 界 值 39 指北针 N 根 据 图 纸 大 小 自 行 确 定 但箭 头 宽 与 长 之 比 为 1:3 40 村庄 按 实 物 缩 制 41 河流 42 金 属 网 假 顶 43 塑 料 网 假 顶 44 采空区 当 面 积 大 时 ， 只 涂 范 围 内侧 10～ 20mm 45 回 采 工 作 面推 进 方 向 46 采区接 替进度 ABDCEF A： 采 区 编 号 B： 采 区 可 采 储 量 C： 采 区 服 务 年 限 D： 采 ...
