煤矿矿图绘制及管理规定

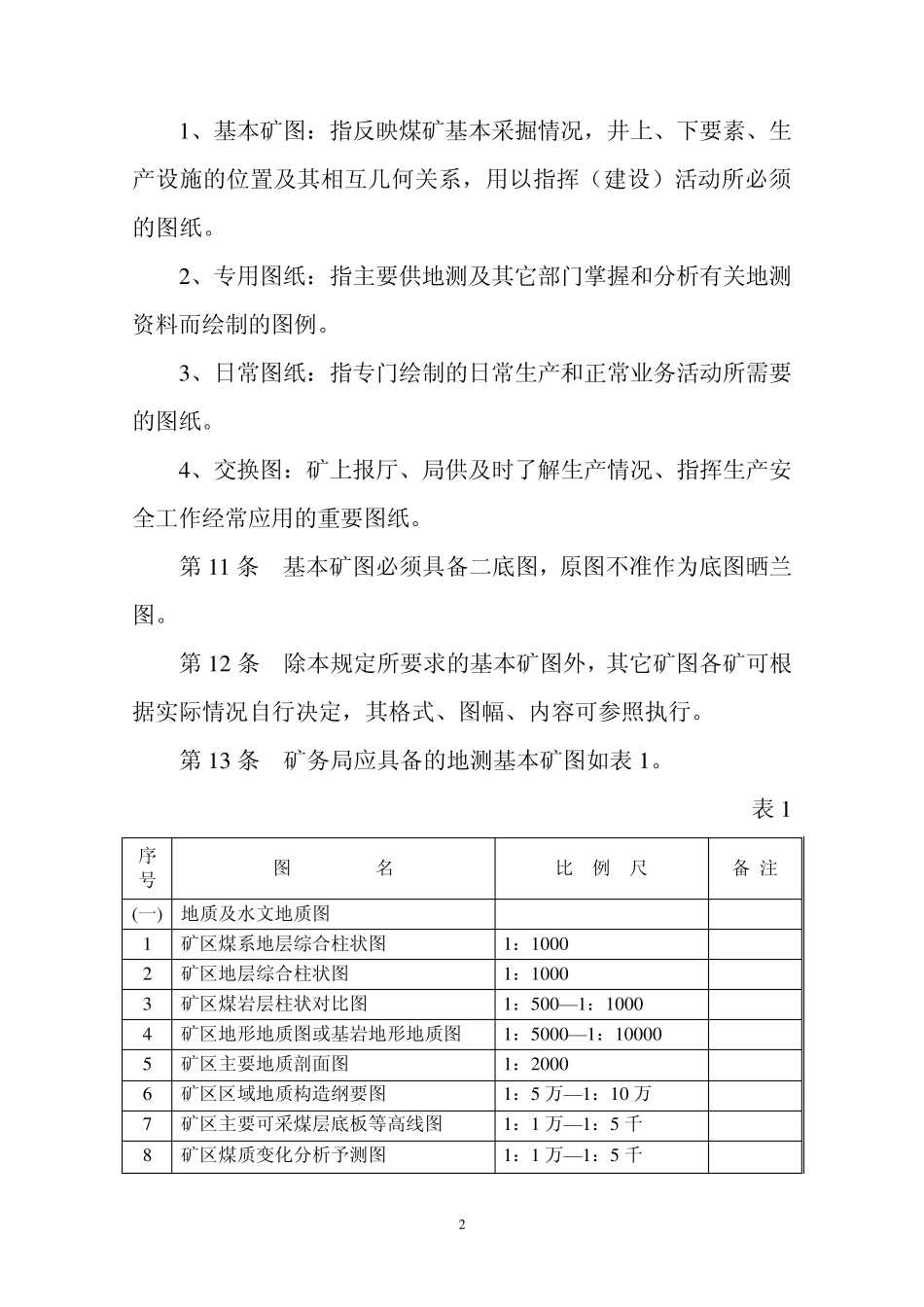

0 第一章 总 则 第1 条 矿图指煤矿地质、测量图。（以下简称矿图） 第2 条 矿图是煤矿生产管理，合理利用资源，保证安全生产必备的重要技术基础资料，为加强管理，严格矿图的标准化工作，根据国家颁发的有关规定，结合本局具体情况制定了本规定。本规定是各矿绘制矿图的技术依据。 第3 条 绘图工作的主要任务 1 、汇集各种地质、测量的基础资料，编绘成各类矿图，为煤矿设计建设、生产、安全等提供不同比例尽图纸资料。 2 、将生产、建设的进度和变化情况，及时填绘在图上，反映生产建设的起初面貌。 3 、认真学习和研究绘图新技术、新工艺，不断提高绘图技术，以满足生产建设发展的需要。 第4 条 矿图工作必须配备足够的专职绘图人员和绘图工具，设置通风、采光良好的绘图室，在总工程师和地测科长领导下以确保及时绘制，按照交换和妥善保管。 第5 条 绘图工作应由经过专门培训，具备一定专业知识的人员操作，绘图员要认真学习业务，掌握有关技术标准，严格按规范作业。 第6 条 矿图必须采用 1 9 5 4 年北京坐标系和 1 9 5 6 年黄海高程系统绘制。 第7 条 绘制矿图的规定，除本规定外，采用 1 9 8 9 年能源部 1 制定的《煤矿地质测量图例》（以下简称《图例》）对该图例不包括的地形部分，一律按国家测绘总局颁发的现行图式规范执行，地质部分按《煤田地质标准图例》执行。若以上仍未有明确要求则参照原统配总公司《煤矿地测图例》实施补充规定。 在执行《图例》过程中，确因有特殊内容需要表示，而《图例》中又未作规定者，可自定补充符号，但必须经过省一级煤炭管理部门批准，并报总公司备案。 凡新《图例》上已作规定的符号，任何单位都不得按自己的习惯擅自修改。 第 8 条 本规定的解释权归局技术处。 第二章 矿图的种类及管理 第 9 条 矿图根据其成图的工艺不同分为原图、底图的兰图（复印图）。 1 、原图：指利用直接或间接获取的地质测量数据资料，用人工或机械的方法直接展绘（或加工）在规定的纸基上，符合规定要求的图纸。 2 、底图（二底图）：指用人工或光学复照等方法，直接利用原图或翻印的透明图纸，它的作用是用来兰晒或复印。 3 、兰图（复印图）：指利用底图翻晒（印）的图纸。 第 1 0 条 矿图根据其用途不同，分为基本矿图、专用矿图和日常矿图。 2 1 、基本矿图：指反映煤矿基本采掘情况，井上、下要素、生产设施的位置及其相互几何关系，用以指挥...
