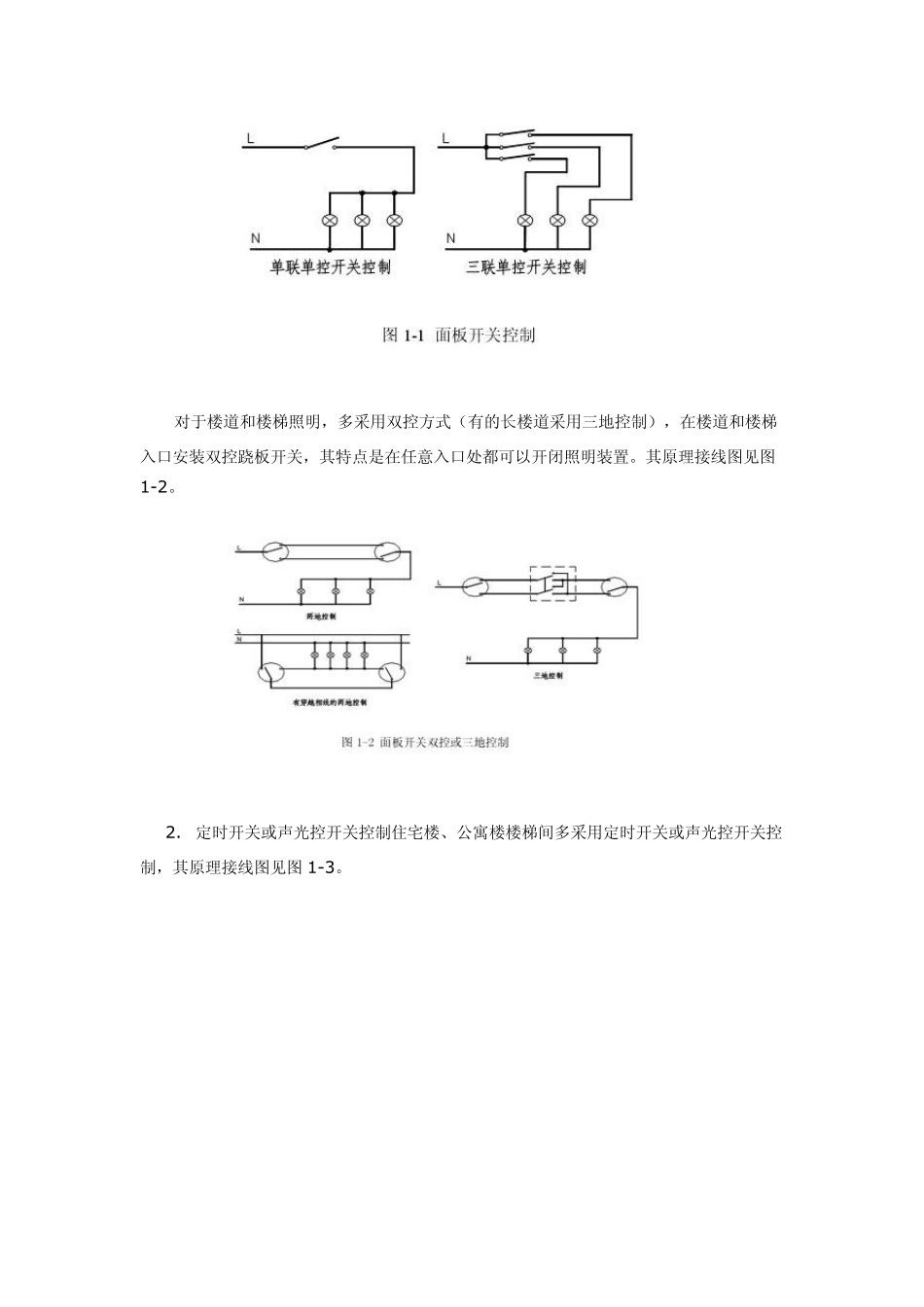

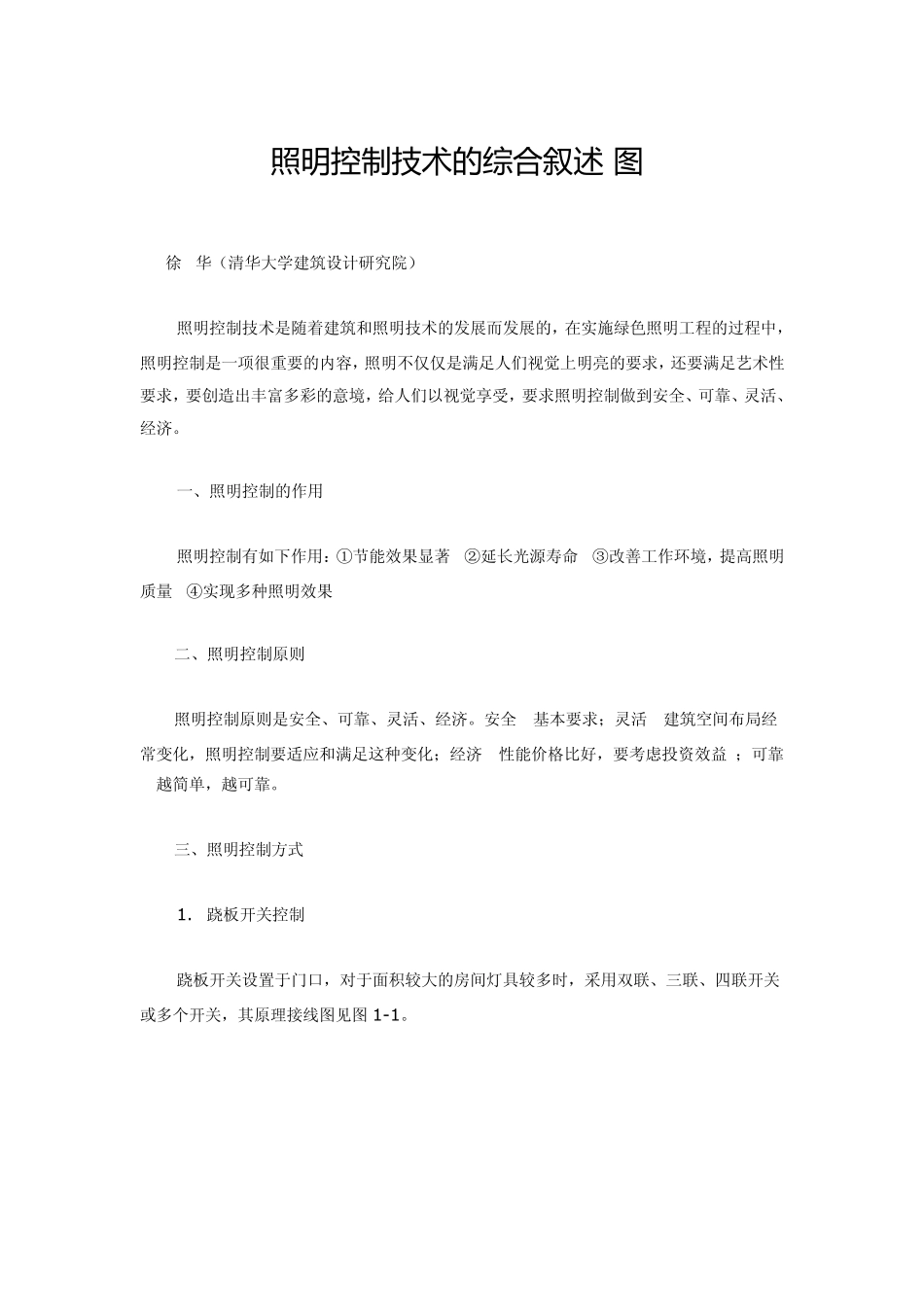

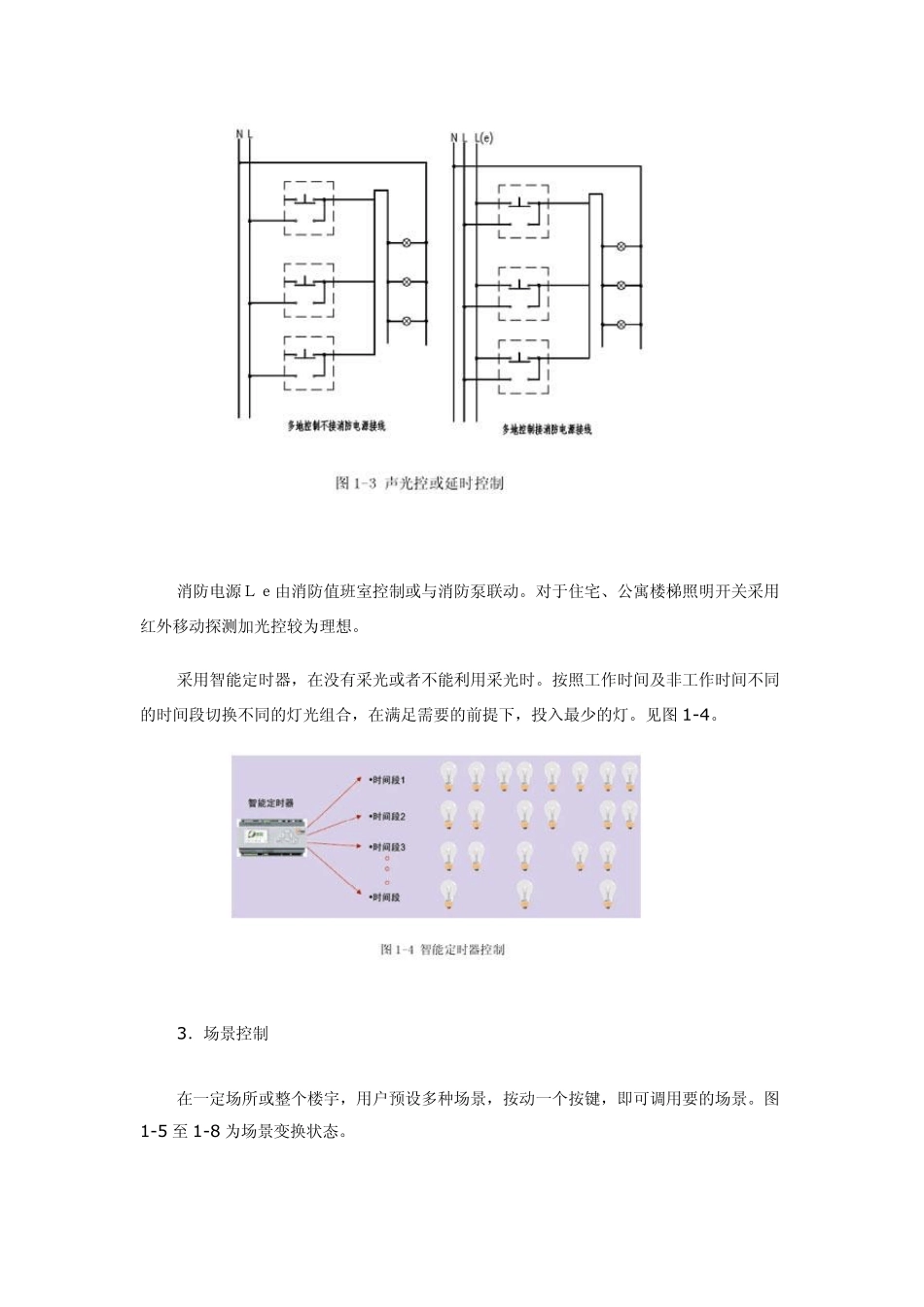

照 明 控 制技术的综合叙述(图) 徐 华(清华大学建筑设计研究院) 照明控制技术是随着建筑和照明技术的发展而发展的,在实施绿色照明工程的过程中,照明控制是一项很重要的内容,照明不仅仅是满足人们视觉上明亮的要求,还要满足艺术性要求,要创造出丰富多彩的意境,给人们以视觉享受,要求照明控制做到安全、可靠、灵活、经济。 一、照明控制的作用 照明控制有如下作用:①节能效果显著 ②延长光源寿命 ③改善工作环境,提高照明质量 ④实现多种照明效果 二、照明控制原则 照明控制原则是安全、可靠、灵活、经济。安全—基本要求;灵活—建筑空间布局经常变化,照明控制要适应和满足这种变化;经济—性能价格比好,要考虑投资效益 ;可靠—越简单,越可靠。 三、照明控制方式 1 . 跷板开关控制 跷板开关设置于门口,对于面积较大的房间灯具较多时,采用双联、三联、四联开关或多个开关,其原理接线图见图 1 -1 。 对于楼道和楼梯照明,多采用双控方式(有的长楼道采用三地控制),在楼道和楼梯入口安装双控跷板开关,其特点是在任意入口处都可以开闭照明装置。其原理接线图见图1-2。 2. 定时开关或声光控开关控制住宅楼、公寓楼楼梯间多采用定时开关或声光控开关控制,其原理接线图见图1-3。 消防电源Le由消防值班室控制或与消防泵联动。对于住宅、公寓楼梯照明开关采用红外移动探测加光控较为理想。 采用智能定时器,在没有采光或者不能利用采光时。按照工作时间及非工作时间不同的时间段切换不同的灯光组合,在满足需要的前提下,投入最少的灯。见图 1-4。 3.场景控制 在一定场所或整个楼宇,用户预设多种场景,按动一个按键,即可调用要的场景。图1-5 至 1-8 为场景变换状态。 4.动静探测控制 在一定场所或整个楼宇,根据人员走动情况进行开关灯的一种方式。见图 1-9。 5.恒照度控制 根据探头探测到的照度来控制照明场所内相关灯具的开启或关闭,保持场所的照度恒定。见图 1-10。 四、照明控制要求 照明控制方案应根据建筑物性质、规模、照明环境要求而定。 1.建筑物功能照明的控制 ①体育场馆比赛场地应按比赛要求分级控制,大型场馆宜做到单灯控制。 ②候机厅、候车厅、港口等大空间场所应采用集中控制,并按天然采光状况及具体需要采取调光或降低照度的控制措施。 ③影剧院、多功能厅、报告厅、会议室及展示厅等宜采用调光控制。 ④博物馆、美术馆等功能性要求较高的场所应采用智能照...
