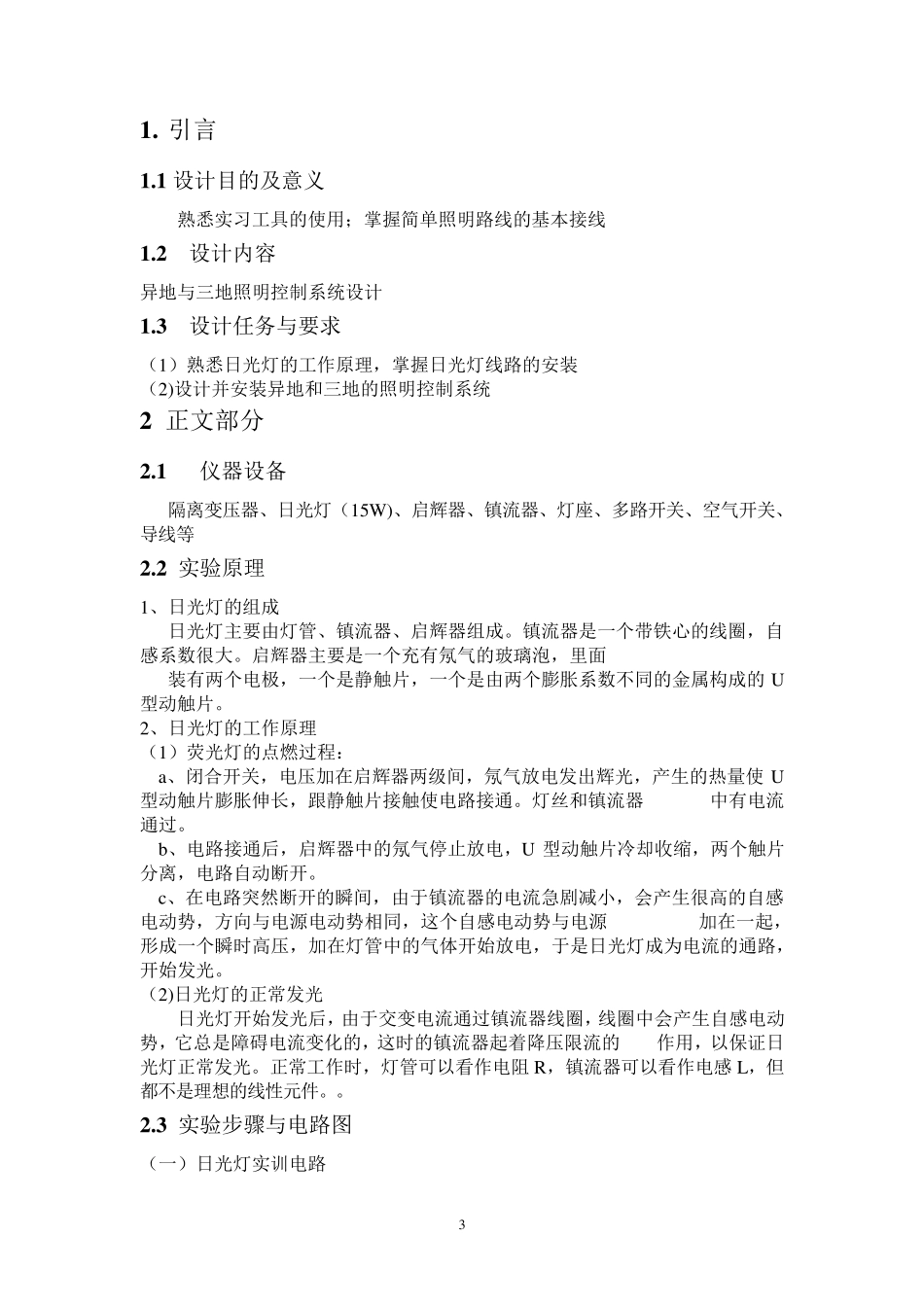

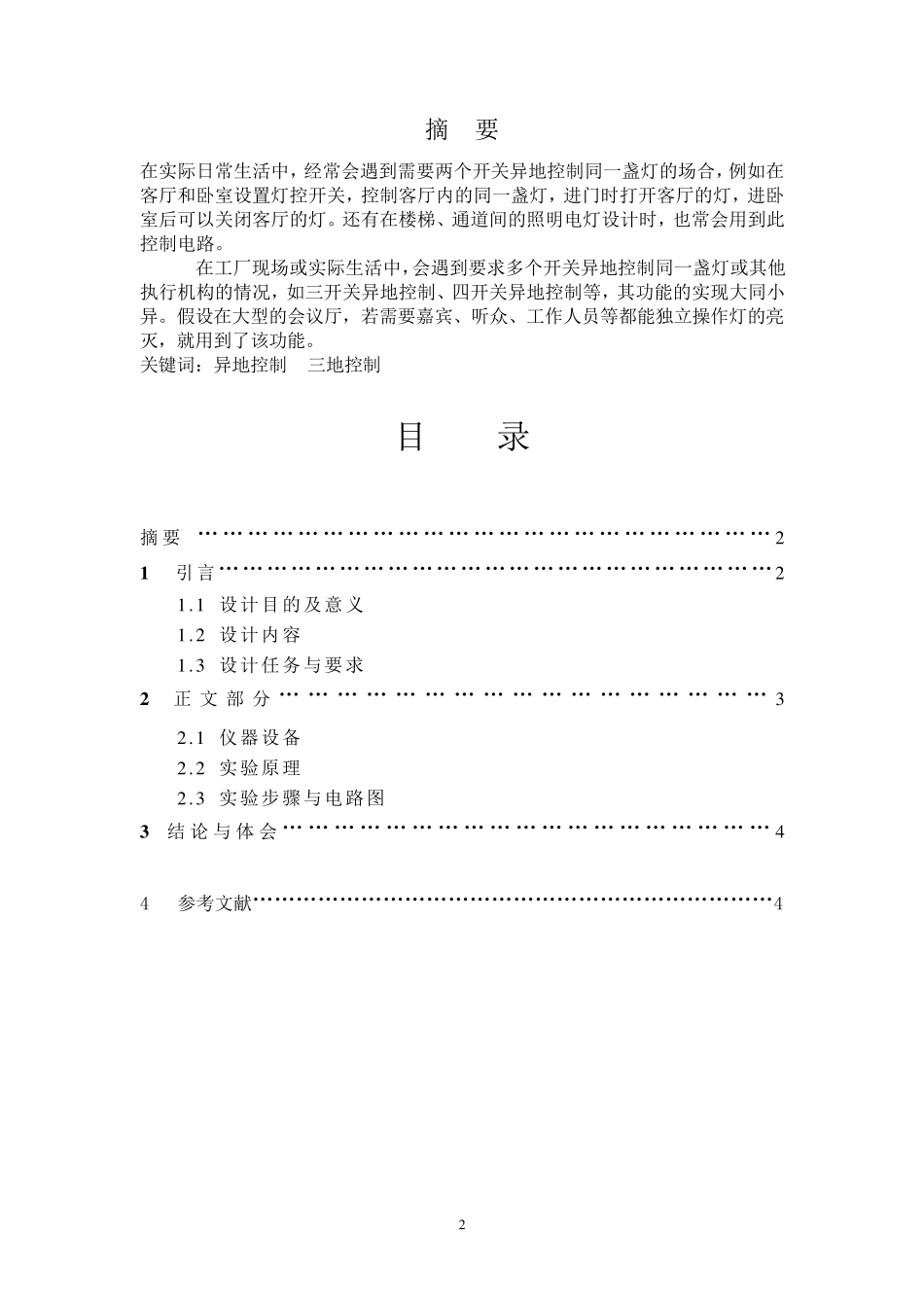

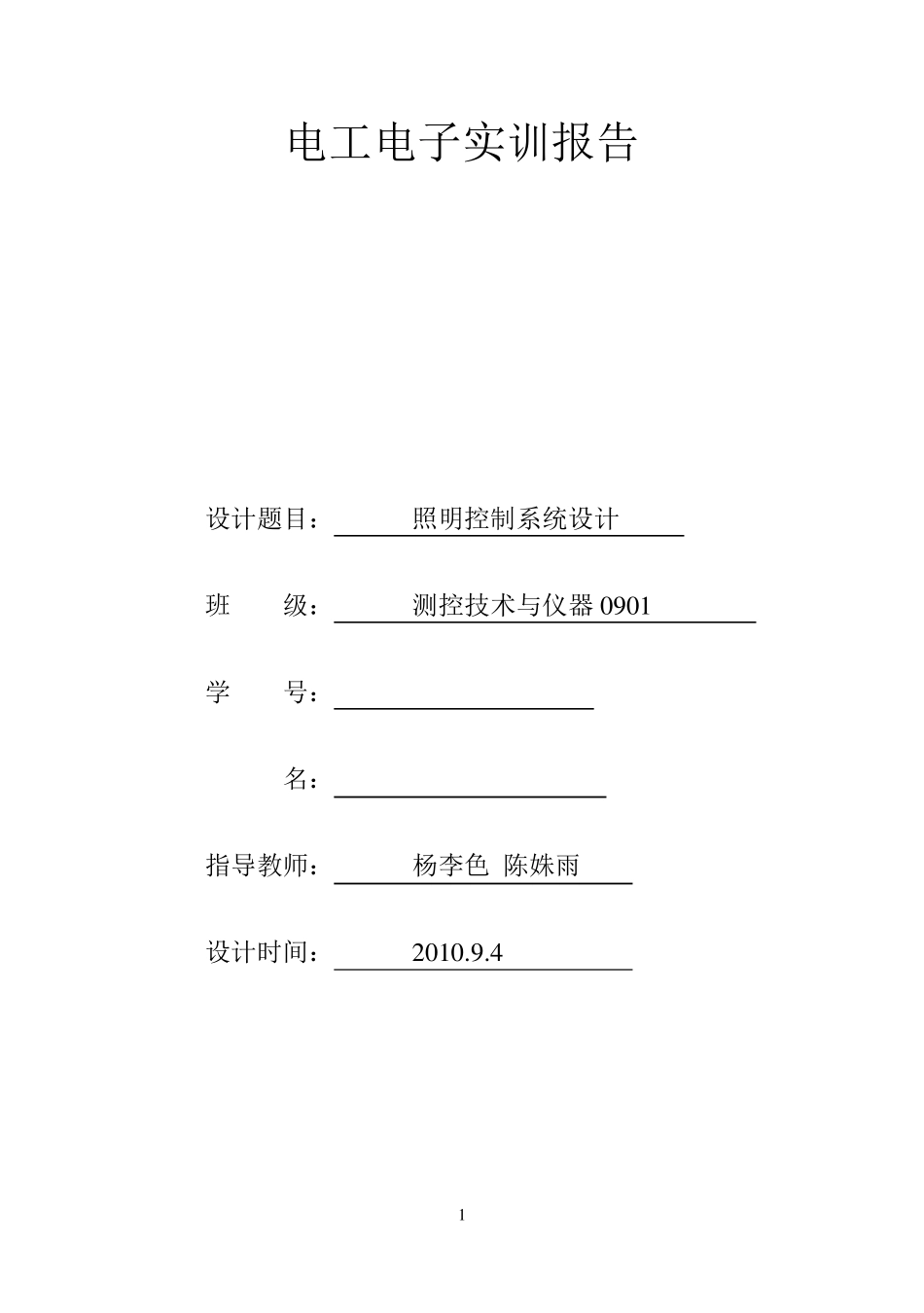

1 电工电子实训报告 设计题目： 照明控制系统设计 班 级： 测控技术与仪器 0 9 0 1 学 号： ******** * 名： *** 指导教师： 杨李色 陈姝雨 设计时间： 2 0 1 0 .9 .4 2 摘 要 在实际日常生活中，经常会遇到需要两个开关异地控制同一盏灯的场合，例如在客厅和卧室设置灯控开关，控制客厅内的同一盏灯，进门时打开客厅的灯，进卧室后可以关闭客厅的灯。还有在楼梯、通道间的照明电灯设计时，也常会用到此控制电路。 在工厂现场或实际生活中，会遇到要求多个开关异地控制同一盏灯或其他执行机构的情况，如三开关异地控制、四开关异地控制等，其功能的实现大同小异。假设在大型的会议厅，若需要嘉宾、听众、工作人员等都能独立操作灯的亮灭，就用到了该功能。 关键词：异地控制 三地控制 目 录 摘要 … … … … …… … … … … … … … … … … … … … … … … … 2 1 引言……………………………………………………………2 1 .1 设计目的及意义 1 .2 设计内容 1 .3 设计任务与要求 2 正 文 部 分 … … … … … … … … … … … … … … … … … 3 2 .1 仪器设备 2 .2 实验原理 2 .3 实验步骤与电路图 3 结 论 与 体 会… … … … … … … … … … … … … … … … … … … 4 4 参考文献………………………………………………………………4 3 1 . 引言 1 .1 设计目的及意义 熟悉实习工具的使用；掌握简单照明路线的基本接线 1 .2 设计内容 异地与三地照明控制系统设计 1 .3 设计任务与要求 （1）熟悉日光灯的工作原理，掌握日光灯线路的安装 （2)设计并安装异地和三地的照明控制系统 2 正文部分 2 .1 仪器设备 隔离变压器、日光灯（15W)、启辉器、镇流器、灯座、多路开关、空气开关、 导线等 2 .2 实验原理 1、日光灯的组成 日光灯主要由灯管、镇流器、启辉器组成。镇流器是一个带铁心的线圈，自感系数很大。启辉器主要是一个充有氖气的玻璃泡，里面 装有两个电极，一个是静触片，一个是由两个膨胀系数不同的金属构成的U型动触片。 2、日光灯的工作原理 （1）荧光灯的点燃过程： a、闭合开关，电压加在启辉器两级间，氖气放电发出辉光，产生的热量使U型动触片膨胀伸长，跟静触片接触使电路接通。灯丝和镇流器 中有电流通过。 b、电路接通后，启辉器中的...
