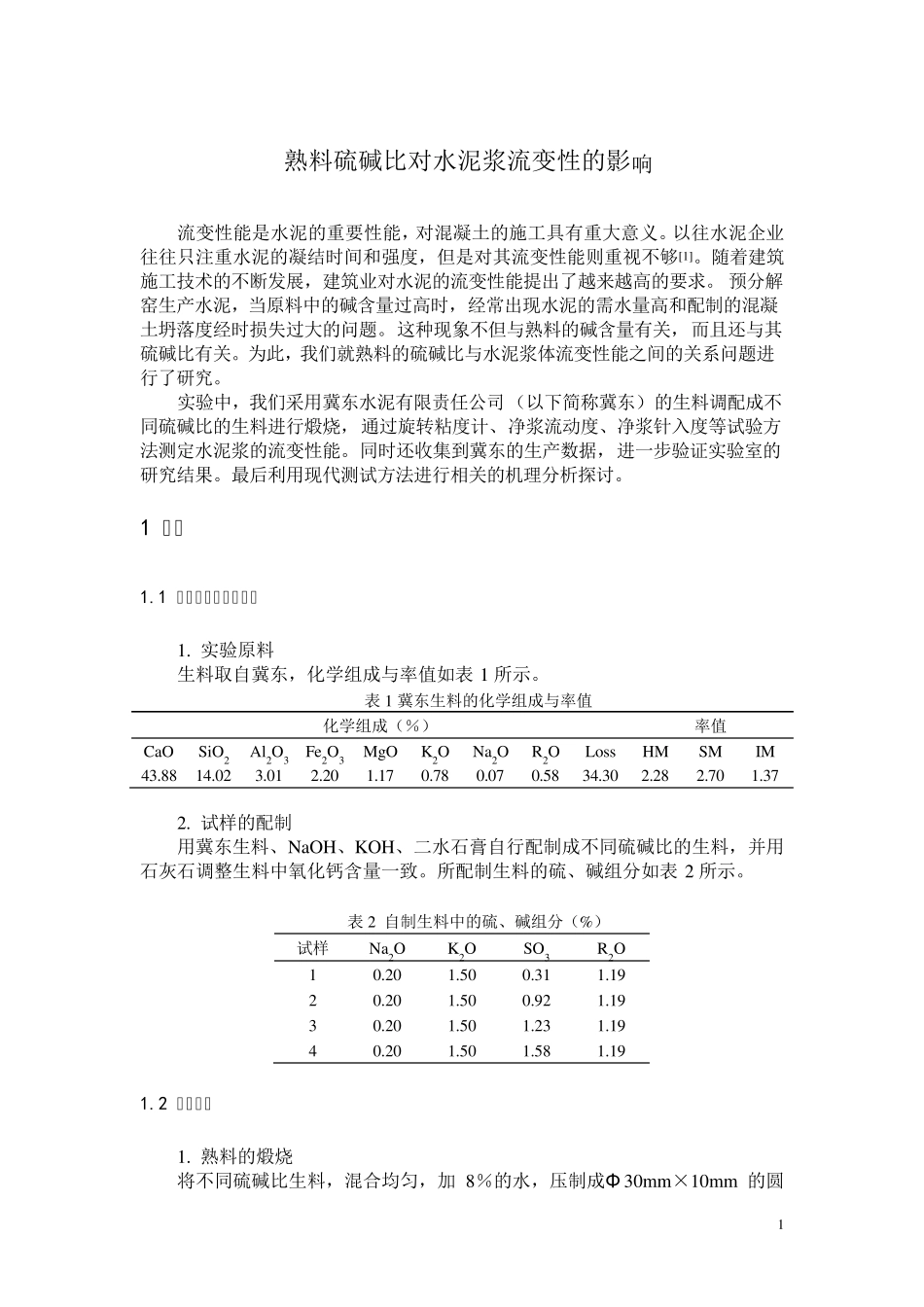

1 熟料硫碱比对水泥浆流变性的影响 流变性能是水泥的重要性能，对混凝土的施工具有重大意义。以往水泥企业往往只注重水泥的凝结时间和强度，但是对其流变性能则重视不够[1]。随着建筑施工技术的不断发展，建筑业对水泥的流变性能提出了越来越高的要求。 预分解窑生产水泥，当原料中的碱含量过高时，经常出现水泥的需水量高和配制的混凝土坍落度经时损失过大的问题。这种现象不但与熟料的碱含量有关，而且还与其硫碱比有关。为此，我们就熟料的硫碱比与水泥浆体流变性能之间的关系问题进行了研究。 实验中，我们采用冀东水泥有限责任公司（以下简称冀东）的生料调配成不同硫碱比的生料进行煅烧，通过旋转粘度计、净浆流动度、净浆针入度等试验方法测定水泥浆的流变性能。同时还收集到冀东的生产数据，进一步验证实验室的研究结果。最后利用现代测试方法进行相关的机理分析探讨。 1 实验 1.1 实验原料与试样配制 1. 实验原料 生料取自冀东，化学组成与率值如表1 所示。 表1 冀东生料的化学组成与率值 化学组成（％） 率值 CaO SiO2 Al2O3 Fe2O3 MgO K2O Na2O R2O Loss HM SM IM 43.88 14.02 3.01 2.20 1.17 0.78 0.07 0.58 34.30 2.28 2.70 1.37 2. 试样的配制 用冀东生料、NaOH、KOH、二水石膏自行配制成不同硫碱比的生料，并用石灰石调整生料中氧化钙含量一致。所配制生料的硫、碱组分如表2 所示。 表2 自制生料中的硫、碱组分（%） 试样 Na2O K2O SO3 R2O 1 0.20 1.50 0.31 1.19 2 0.20 1.50 0.92 1.19 3 0.20 1.50 1.23 1.19 4 0.20 1.50 1.58 1.19 1.2 实验方法 1. 熟料的煅烧 将不同硫碱比生料，混合均匀，加8％的水，压制成Φ 30mm×10mm 的圆 2 片，烘干后放在匣钵内，于预热到950℃的电炉中煅烧30min，然后放入1450℃的电炉中再煅烧60min，取出并立即用电风机吹冷。 2. 水泥浆流变性能的测定 1）水泥净浆剪切应力的测定 对不掺石膏和掺4％石膏的水泥，水灰比0.6，加水搅拌，5min 后，用NXS-11A型旋转粘度计测其流变参数。 2）水泥净浆流动度的测定 按水灰比0.45加水，对掺加4％石膏的水泥，用微型坍落度仪，按照GB8077—87(混凝土外加剂匀质性试验方法)的规定进行测定。圆锥模上口直径36mm，下口直径60mm，高60 mm，内壁光滑。 3）水泥净浆针入度的测定 用维卡仪按照测定凝结时间的方法测定，对掺加4％石膏的水泥，在初凝后，每隔 10min 测定...
