燃气管道碰口方案

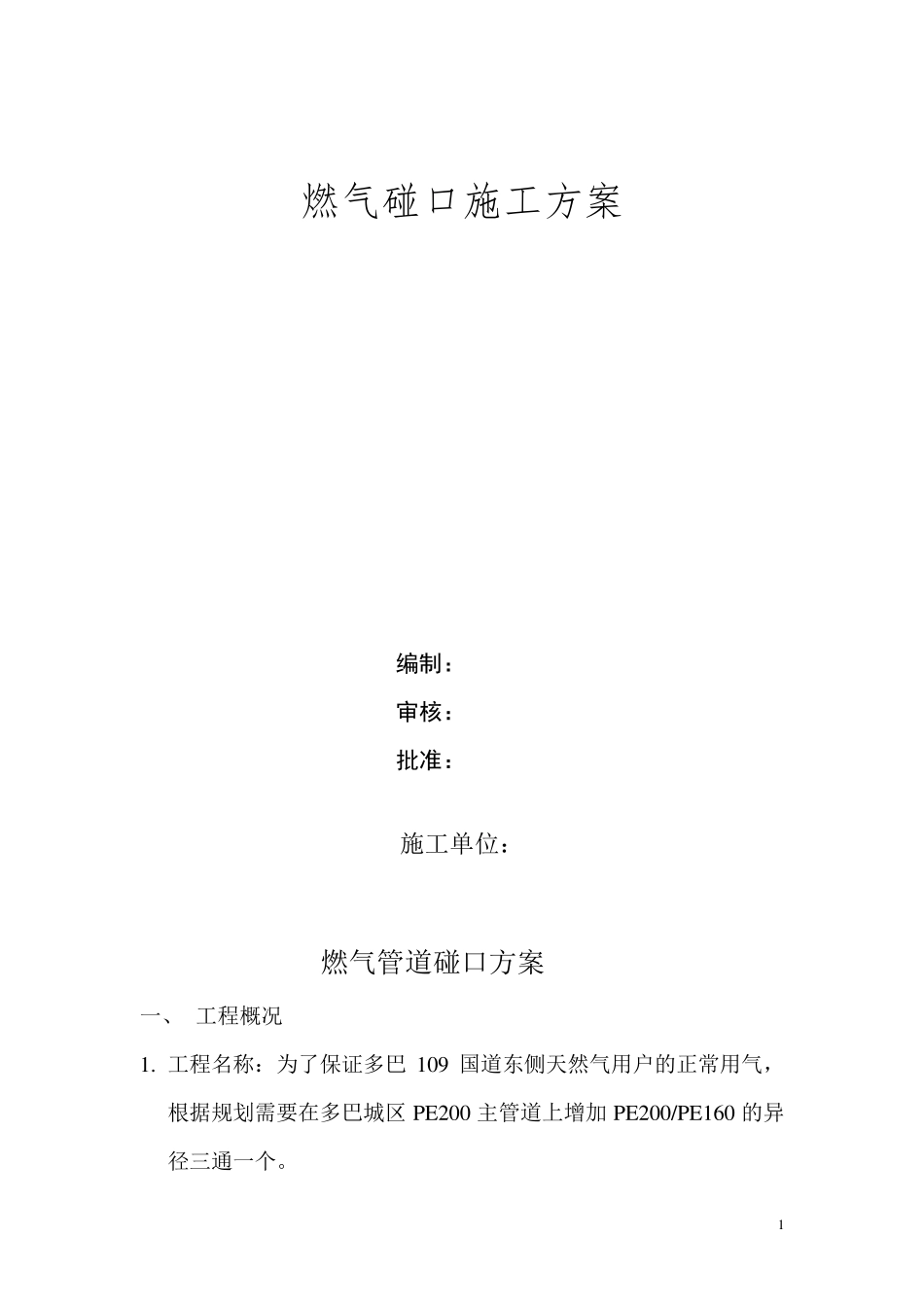

1 燃气碰口施工方案 编制： 审核： 批准： 施工单位： 燃气管道碰口方案 一、 工程概况 1. 工程名称：为了保证多巴 109 国道东侧天然气用户的正常用气，根据规划需要在多巴城区 PE200 主管道上增加 PE200/PE160 的异径三通一个。 2 2. 施工单位：青海建设工程安装有限公司 3. 3.停气时间：2014 年7 月23 日、星期三中午14 点— 16 点 4. 碰口地点：多巴镇新墩口十字向南 100 处。（加油站路口） 5.管道参数：管道主管管径PE200 材质：聚乙烯 设计压力：0.4MPa、运行压力：0.3 MPa.安装三通；口径 PE200/PE160 异径三通。 6.碰口地点描述 在管道位置不改变的情况下，原有多巴 PE200 主管道上增加异径三通一个。 二、施工组织机构 1.施工单位： 青海建设工程安装有限公司 项 目 经理： 技术负责人： 持 证 焊工： 管 工： 施 工设 备： 全自动热融焊机一台、工程车一辆、灭火器 8 公斤 2 具、手动板据一把。 建设单位：湟中县华润燃气有限公司 现场指挥组: 三、施工方案 1. 准备工作 3 1.1 编制施工方案，现场进行技术交底；（工程部负责） 2.2 准备碰口的材料、设备、应急救护防护器具；（工程部、采购部负责） 2.3 确定停气时间、人员名单、联系方式、电话号码等项工作；(有运行部编制) 2.4 在碰口点处，做好所有管件的预制工作；（施工单位负责） 2.5 运行部准备放散工具； 3. 管道动火碰口的施工步骤 第一步：客服部、运行管理部通知管线沿途用户做好停气准备； 第二步：提前检查并确认多巴站出口阀门及多巴镇新墩口东、北方向的两个截段阀门均为良好状态； 第三步：关闭多巴站进出口阀门多巴镇新墩口东、北方向的两个截段阀门。 第四步：放散位置设在多巴站调压器后段安全放散口，放散应缓慢进行，当从放散管顶内检测到燃气浓度达到施工要求（含氧量小于10%）后，碰口位置开始切割、下料、打磨、组对、焊 接 。 第五 步：在确定管道内压力 为零 后，在主 管上 碰口焊 接 ； 第六 步：以 上 碰口工作完 成 后，缓慢开启 多巴站出口球 阀，用天然 气进行置换 ；置换 速 度不 得 大 于2m\s. 第七 步： 恢 复 供 气，对施工场地 进行清 理。 四、安全保 障 措 施 1.设置警 戒 带 ，使 施工区 域 与 外 部救援 区 域 隔 离 ； 4 2.动火点及其周围放置一定数量的消防器材（如：干粉灭火器等）； 3.设置专...
