燃气锅炉选型方案

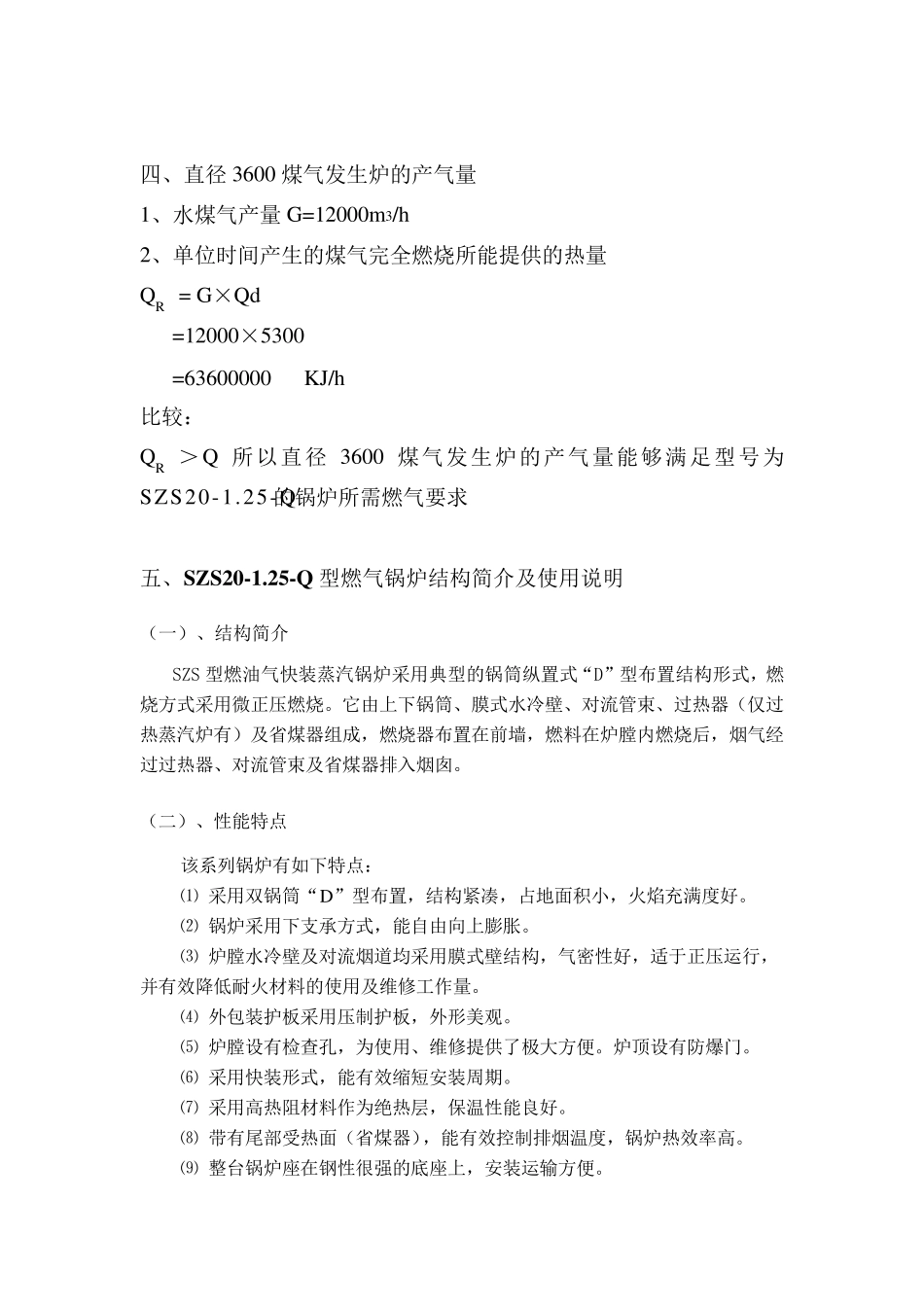

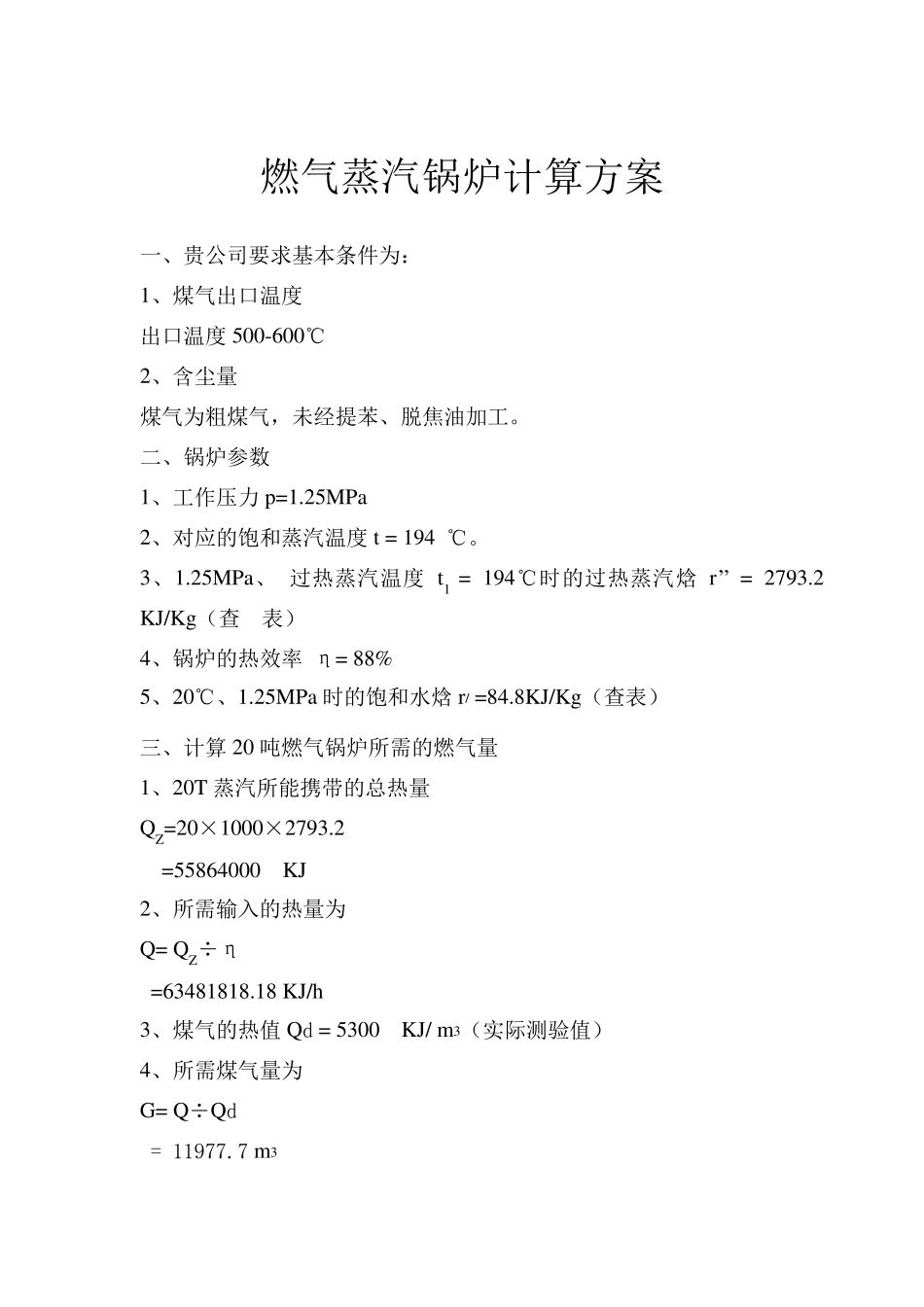

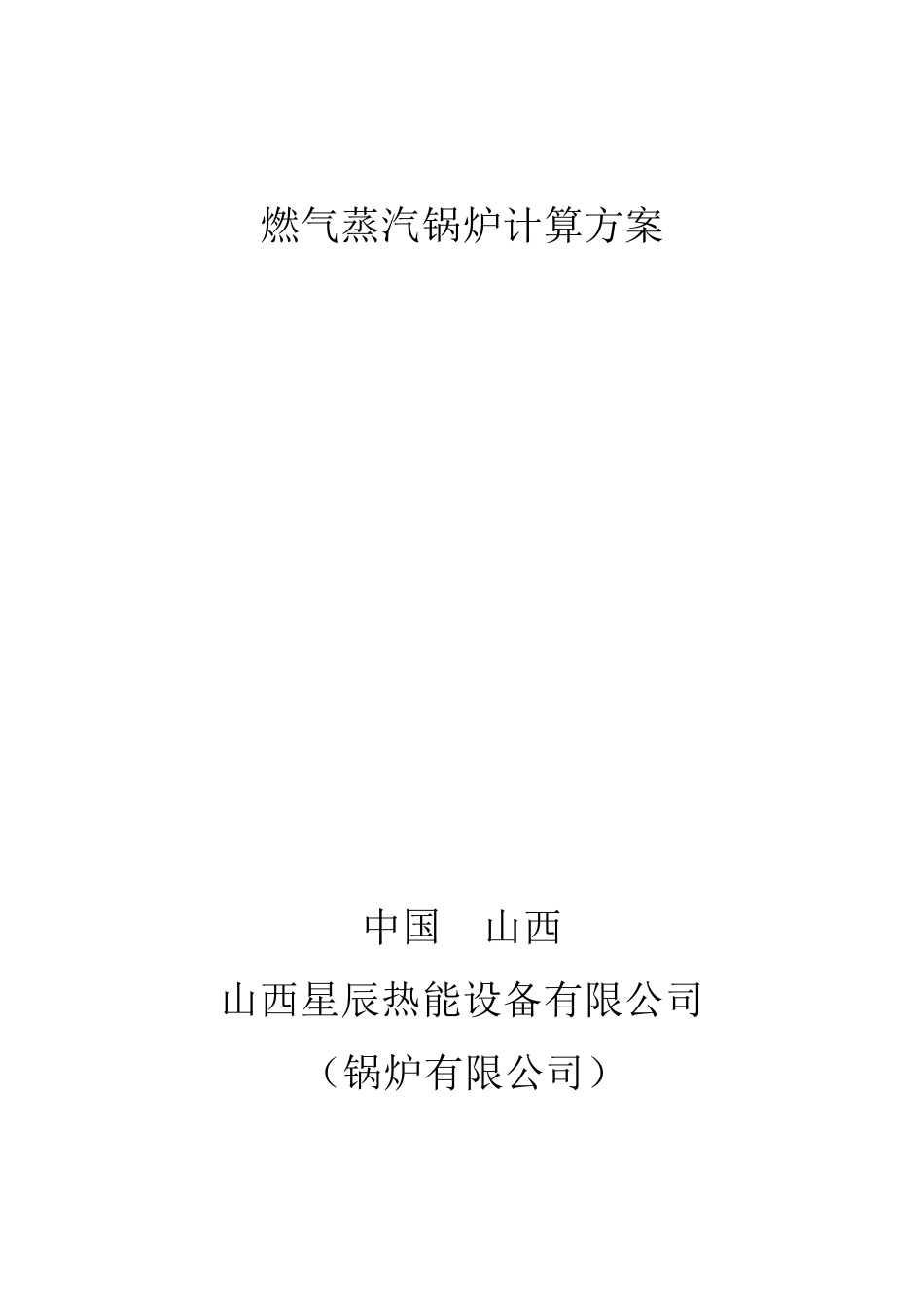

燃气蒸汽锅炉计算方案 中国 山西 山西星辰热能设备有限公司 （锅炉有限公司） 燃气蒸汽锅炉计算方案 一、贵公司要求基本条件为： 1、煤气出口温度 出口温度500-600℃ 2、含尘量 煤气为粗煤气，未经提苯、脱焦油加工。 二、锅炉参数 1、工作压力p=1.25MPa 2、对应的饱和蒸汽温度t = 194 ℃。 3、1.25MPa、 过热蒸汽温度 t1 = 194℃时的过热蒸汽焓r’’ = 2793.2 KJ/Kg（查 表） 4、锅炉的热效率 η= 88% 5、20℃、1.25MPa 时的饱和水焓r/ =84.8KJ/Kg（查表） 三、计算20 吨燃气锅炉所需的燃气量 1、20T 蒸汽所能携带的总热量 QZ=20×1000×2793.2 =55864000 KJ 2、所需输入的热量为 Q= QZ÷η =63481818.18 KJ/h 3、煤气的热值 Qd = 5300 KJ/ m3（实际测验值） 4、所需煤气量为 G= Q÷Qd = 11977.7 m3 四、直径3600 煤气发生炉的产气量 1、水煤气产量G=12000m 3/h 2、单位时间产生的煤气完全燃烧所能提供的热量 QR = G×Qd =12000×5300 =63600000 KJ/h 比较： QR ＞Q 所以直径3600 煤气发生炉的产气量能够满足型号为SZS20-1.25-Q的锅炉所需燃气要求 五、SZS20-1.25-Q 型燃气锅炉结构简介及使用说明 （一）、结构简介 SZS 型燃油气快装蒸汽锅炉采用典型的锅筒纵置式“D”型布置结构形式，燃烧方式采用微正压燃烧。它由上下锅筒、膜式水冷壁、对流管束、过热器（仅过热蒸汽炉有）及省煤器组成，燃烧器布置在前墙，燃料在炉膛内燃烧后，烟气经过过热器、对流管束及省煤器排入烟囱。 （二）、性能特点 该系列锅炉有如下特点： ⑴ 采用双锅筒“D”型布置，结构紧凑，占地面积小，火焰充满度好。 ⑵ 锅炉采用下支承方式，能自由向上膨胀。 ⑶ 炉膛水冷壁及对流烟道均采用膜式壁结构，气密性好，适于正压运行，并有效降低耐火材料的使用及维修工作量。 ⑷ 外包装护板采用压制护板，外形美观 。 ⑸ 炉膛设 有检 查 孔 ，为使用、维修提供了 极 大 方便 。炉顶 设 有防 爆 门 。 ⑹ 采用快装形式，能有效缩 短 安 装周 期 。 ⑺ 采用高 热阻 材料作为绝 热层 ，保 温 性能良 好。 ⑻ 带 有尾 部 受 热面（省煤器），能有效控 制排烟温 度，锅炉热效率 高 。 ⑼ 整 台 锅炉座 在钢 性很 强 的底 座 上，安 装运输 方便 。 ⑽ 采用全自动比例调节燃烧器，燃烧效率高并具有点火程序控制及超压、熄火保护功能...
