爆破设计与施工(第3版)岩土爆破设计题

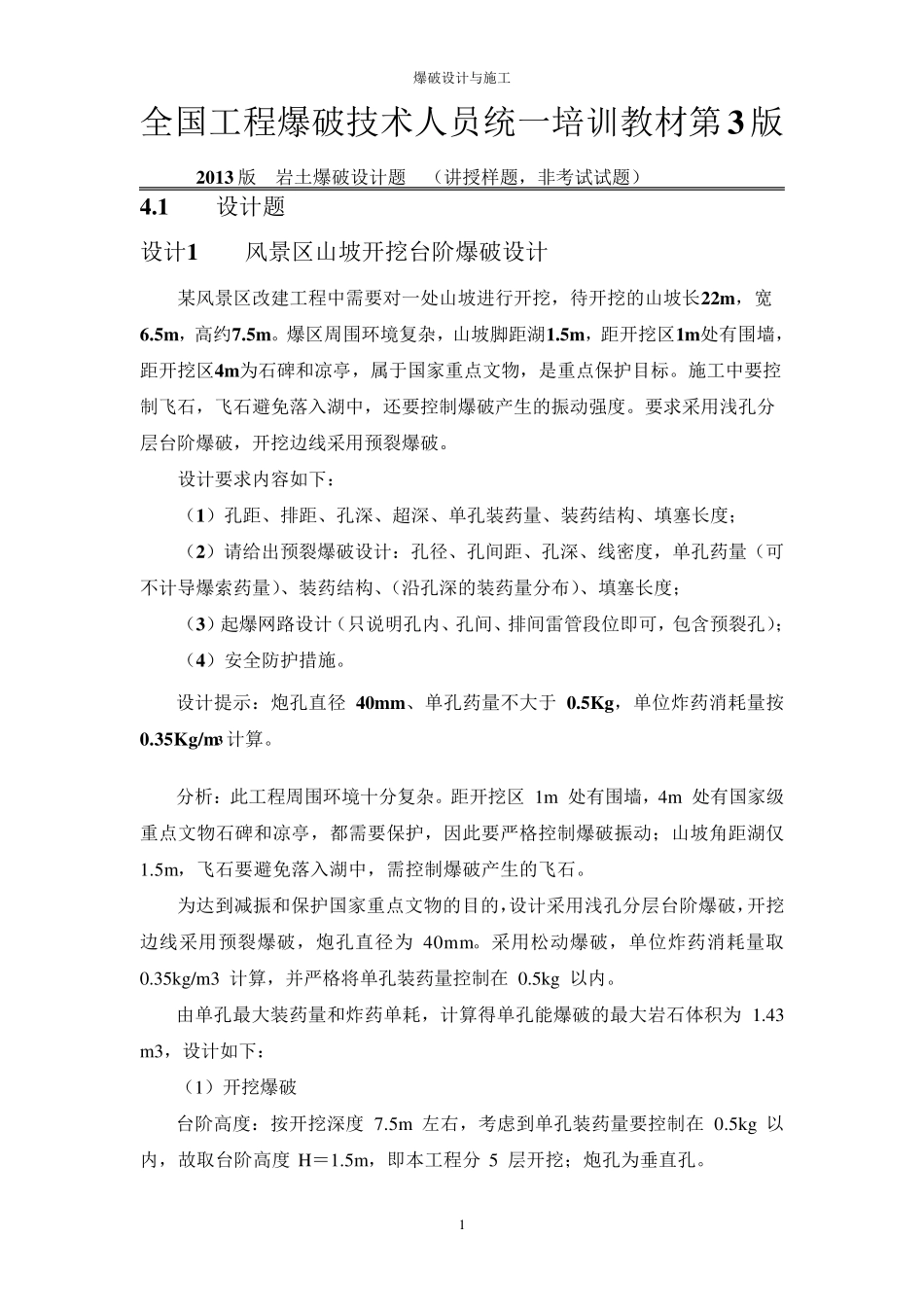

爆破设计与施工 1 全国工程爆破技术人员统一培训教材第3 版 2013 版 岩土爆破设计题 （讲授样题，非考试试题） 4.1 设计题 设计1 风景区山坡开挖台阶爆破设计 某风景区改建工程中需要对一处山坡进行开挖，待开挖的山坡长22m ，宽6.5m ，高约7.5m 。爆区周围环境复杂，山坡脚距湖1.5m ，距开挖区1m 处有围墙，距开挖区4m 为石碑和凉亭，属于国家重点文物，是重点保护目标。施工中要控制飞石，飞石避免落入湖中，还要控制爆破产生的振动强度。要求采用浅孔分层台阶爆破，开挖边线采用预裂爆破。 设计要求内容如下： （1）孔距、排距、孔深、超深、单孔装药量、装药结构、填塞长度； （2）请给出预裂爆破设计：孔径、孔间距、孔深、线密度，单孔药量（可不计导爆索药量）、装药结构、（沿孔深的装药量分布）、填塞长度； （3）起爆网路设计（只说明孔内、孔间、排间雷管段位即可，包含预裂孔）； （4）安全防护措施。 设计提示：炮孔直径 40m m 、单孔药量不大于0.5Kg，单位炸药消耗量按0.35Kg/m 3 计算。 分析：此工程周围环境十分复杂。距开挖区 1m 处有围墙，4m 处有国家级重点文物石碑和凉亭，都需要保护，因此要严格控制爆破振动；山坡角距湖仅 1.5m ，飞石要避免落入湖中，需控制爆破产生的飞石。 为达到减振和保护国家重点文物的目的，设计采用浅孔分层台阶爆破，开挖边线采用预裂爆破，炮孔直径为40m m 。采用松动爆破，单位炸药消耗量取 0.35kg/m 3 计算，并严格将单孔装药量控制在 0.5kg 以内。 由单孔最大装药量和炸药单耗，计算得单孔能爆破的最大岩石体积为 1.43 m 3，设计如下： （1）开挖爆破 台阶高度：按开挖深度 7.5m 左右，考虑到单孔装药量要控制在 0.5kg 以内，故取台阶高度 H＝1.5m ，即本工程分 5 层开挖；炮孔为垂直孔。 爆破设计与施工 2 底盘抵抗线：W1= (0.4 ～1.0)H＝0.6～1.5m，取 1.0m 炮孔间距 a＝（1.0～2.0）W＝1.0～2.0，取 a=1.0m 炮孔排距 b 取 0.8m 炮孔超深 h＝(0.1 ～0.15)H＝0.15～0.225m，取 0.2m 孔深 L＝1.7m 单孔装药量 Q＝qabH=0.42kg 装药结构：连续装药结构，药卷直径为 32mm，装药长度为 0.42m，填塞长度为 1.08m。 （2）预裂爆破 孔径 d=40mm 孔间距 a=（8～12）d=360～540mm，取 380mm 孔深 L＝1.7m，炮孔长度为 1.96m（没给边坡角度，此处按 60°计算） 线密度 q=150g/m 单孔装药量 Q=qL=0.294...
