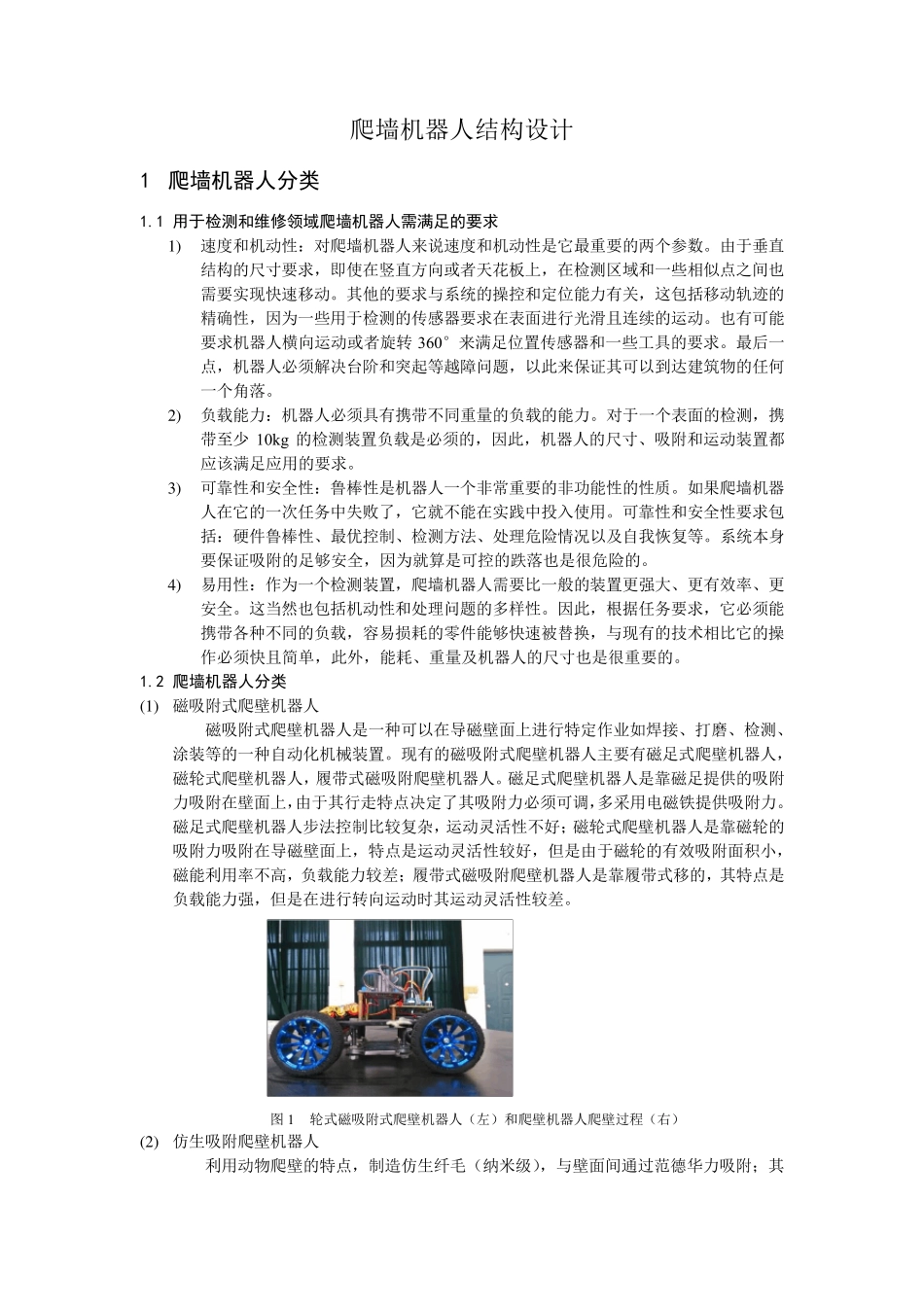

爬墙机器人结构设计 1 爬墙机器人分类 1.1 用于检测和维修领域爬墙机器人需满足的要求 1 ) 速度和机动性:对爬墙机器人来说速度和机动性是它最重要的两个参数。由于垂直结构的尺寸要求,即使在竖直方向或者天花板上,在检测区域和一些相似点之间也需要实现快速移动。其他的要求与系统的操控和定位能力有关,这包括移动轨迹的精确性,因为一些用于检测的传感器要求在表面进行光滑且连续的运动。也有可能要求机器人横向运动或者旋转360°来满足位置传感器和一些工具的要求。最后一点,机器人必须解决台阶和突起等越障问题,以此来保证其可以到达建筑物的任何一个角落。 2 ) 负载能力:机器人必须具有携带不同重量的负载的能力。对于一个表面的检测,携带至少 10kg 的检测装置负载是必须的,因此,机器人的尺寸、吸附和运动装置都应该满足应用的要求。 3 ) 可靠性和安全性:鲁棒性是机器人一个非常重要的非功能性的性质。如果爬墙机器人在它的一次任务中失败了,它就不能在实践中投入使用。可靠性和安全性要求包括:硬件鲁棒性、最优控制、检测方法、处理危险情况以及自我恢复等。系统本身要保证吸附的足够安全,因为就算是可控的跌落也是很危险的。 4 ) 易用性:作为一个检测装置,爬墙机器人需要比一般的装置更强大、更有效率、更安全。这当然也包括机动性和处理问题的多样性。因此,根据任务要求,它必须能携带各种不同的负载,容易损耗的零件能够快速被替换,与现有的技术相比它的操作必须快且简单,此外,能耗、重量及机器人的尺寸也是很重要的。 1.2 爬墙机器人分类 (1 ) 磁吸附式爬壁机器人 磁吸附式爬壁机器人是一种可以在导磁壁面上进行特定作业如焊接、打磨、检测、涂装等的一种自动化机械装置。现有的磁吸附式爬壁机器人主要有磁足式爬壁机器人,磁轮式爬壁机器人,履带式磁吸附爬壁机器人。磁足式爬壁机器人是靠磁足提供的吸附力吸附在壁面上,由于其行走特点决定了其吸附力必须可调,多采用电磁铁提供吸附力。磁足式爬壁机器人步法控制比较复杂,运动灵活性不好;磁轮式爬壁机器人是靠磁轮的吸附力吸附在导磁壁面上,特点是运动灵活性较好,但是由于磁轮的有效吸附面积小,磁能利用率不高,负载能力较差;履带式磁吸附爬壁机器人是靠履带式移的,其特点是负载能力强,但是在进行转向运动时其运动灵活性较差。 图 1 轮式磁吸附式爬壁机器人(左)和爬壁机器人爬壁过程(右) (2 ) 仿生吸附爬壁机器人 利用...
