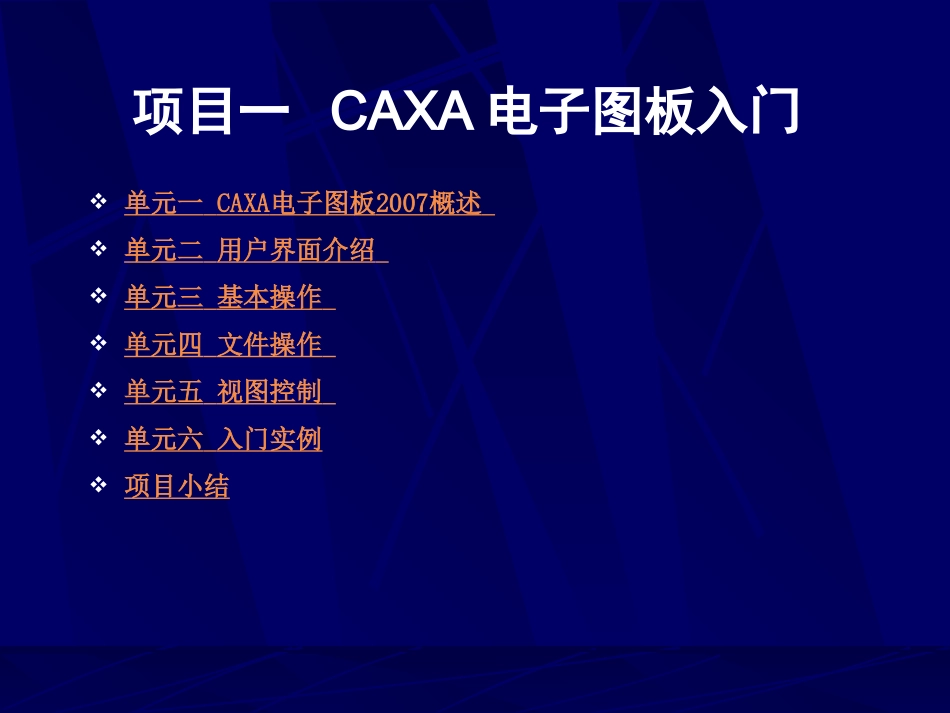

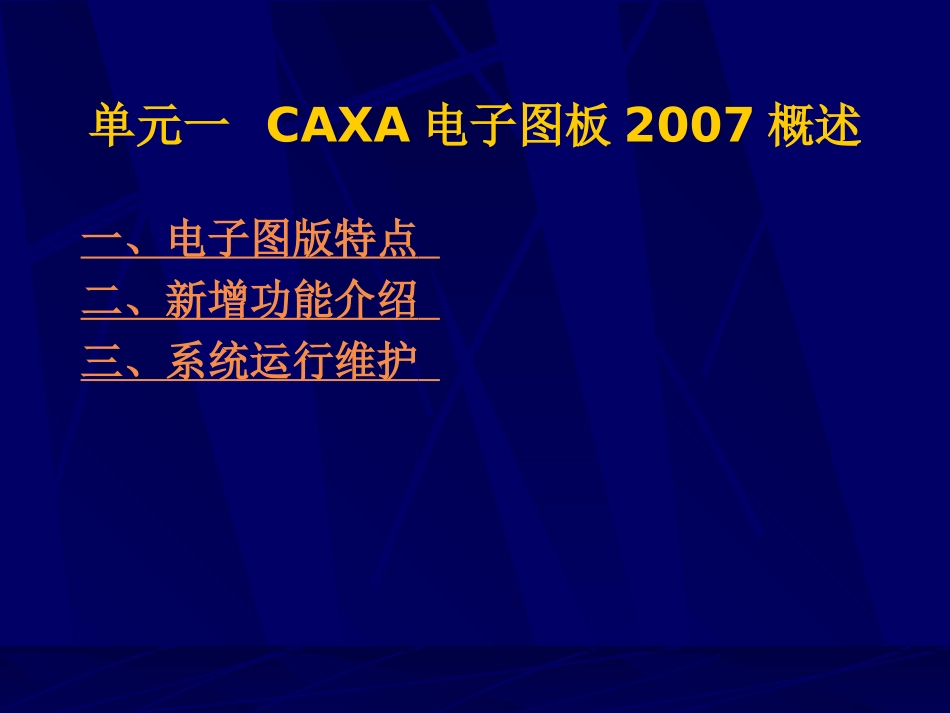

CAXA实用教程01项目一CAXA电子图板入门单元一CAXA电子图板2007概述单元二用户界面介绍单元三基本操作单元四文件操作单元五视图控制单元六入门实例项目小结单元一CAXA电子图板2007概述一、电子图版特点二、新增功能介绍三、系统运行维护一、电子图版特点CAXA电子图板是北京北航海尔软件公司开发的CAD软件系统，它是为满足国内企业界对计算机辅助设计不断增长的需求而推出的。CAXA电子图板已经在机械、电子、航空、航天、汽车、船舶、轻工、纺织、建筑及工程建设等领域得到广泛的应用。目前，已在众多大中型企业普及应用，正版用户已超过12万，清华大学、北京大学等1000多所大中专院校将其作为机械设计与绘图课程的教学软件，此外，CAXA还是劳动部制图员资格考试指定软件。CAXA2007电子图板具有以下特点切合我国国情、易学易用智能设计、操作简便体系开放、符合标准参量设计、方便实用二、新增功能介绍改进三维数据接口图素的属性查看和修改更方便新增样式控制功能增加块的在位编辑功能增强背景图片功能新增英文版增加图层的锁定和打印设置选项改进多个文件间的切换二、新增功能介绍增加全选功能增加了“重复拾取”功能增加设置默认存储格式功能增加F8键切换正交和非正交选项改进电子图板插入其他文档的效果增强了对已打开文件的保护尺寸标注方面的改进图形绘制及编辑方面改进打印方面改进三、系统运行维护1、系统运行环境系统要求：windows98/2000/xp；P3以上；内存256M以上。推荐配置：windows2000/xp；2Ghz以上CPU；内存512M以上；独立显卡，显存128M以上。三、系统运行维护2、系统安装将CAXA2007安装光盘放入光驱中，系统将自动执行安装程序。按照系统提示可以完成文件安装.用户正常安装完软件后，将USB加密锁正确插入电脑的USB接口中，WindowsXP系统会自动检测硬件并弹出“找到新的硬件向导”对话框，按照提示安装加密锁的驱动程序，安装完成后启动软件即可正常使用。三、系统运行维护3、系统运行⑴快捷方式在正常安装完成时，Windows桌面会出现CAXA电子图板的图标，双击图标就可运行软件。⑵程序方式单击桌面左下角的【开始】→【所有程序】→【CAXA电子图板2007】→【CAXA电子图板】菜单来运行该件。三、系统运行维护4、系统卸载单击桌面左下角的【开始】→【设置】→【控制面版】中的【添加/删除程序】，双击“CAXA电子图板”将出现【确认文件删除】对话框。单击【是】则开始卸载“CAXA电子图板”。单击【否】则退出卸载程序。也可以直接点击系统【开始】按钮，进入电子图板的路径点击【卸载电子图板】进行卸载。单元二用户界面介绍一、绘图区二、标题栏三、菜单栏四、工具栏五、状态栏六、立即菜单七、工具菜单用户界面(简称界面)是交互式绘图软件与用户进行信息交流的中介。系统通过界面反映当前信息状态或将要执行的操作，只须按照界面提供的信息做出判断，并经由输入设备进行下一步的操作。CAXA电子图板2007默认的用户界面如图所示。一、绘图区绘图区是进行绘图设计的工作区，如用户界面图所示的空白区域。在绘图区的中央设置了一个标准的平面直角坐标系，坐标系的原点是(0.0000，0.0000)，十字形的光标出现在绘图区。二、标题栏用户界面最上方的蓝色部分称为标题栏，标题栏区域的最左侧显示当前绘图文件的名称，在刚刚开始绘图还未存盘之前，标题栏区最左侧显示CAXA图标和“无名文件”字样”。三、菜单栏菜单栏位于标题栏的下方，菜单栏中包括【文件】【编辑】、【视图】、【格式】、【幅面】、【绘图】、【标注】、【修改】、【工具】、【帮助】等主菜单，用鼠标单击任意一个主菜单，将会弹出相应的下拉子菜单。下拉菜单中的菜单条右侧有箭头的表示该项操作有下一级下拉子菜单，菜单条右侧有省略号的表示点击该菜单条将出现相应的对话框。例如，用鼠标单击【幅面】主菜单，将鼠标置于界面操作菜单条上，则出现如图1.14所示的画面。用鼠标单击【工具】主菜单，再单击捕捉点设置菜单条，则出现图1.15和图1.16所示的对话框。图1.14“幅面”选项多层下拉菜单图1.15“工具”选项下拉菜单四、工具栏下拉式菜单中的...
