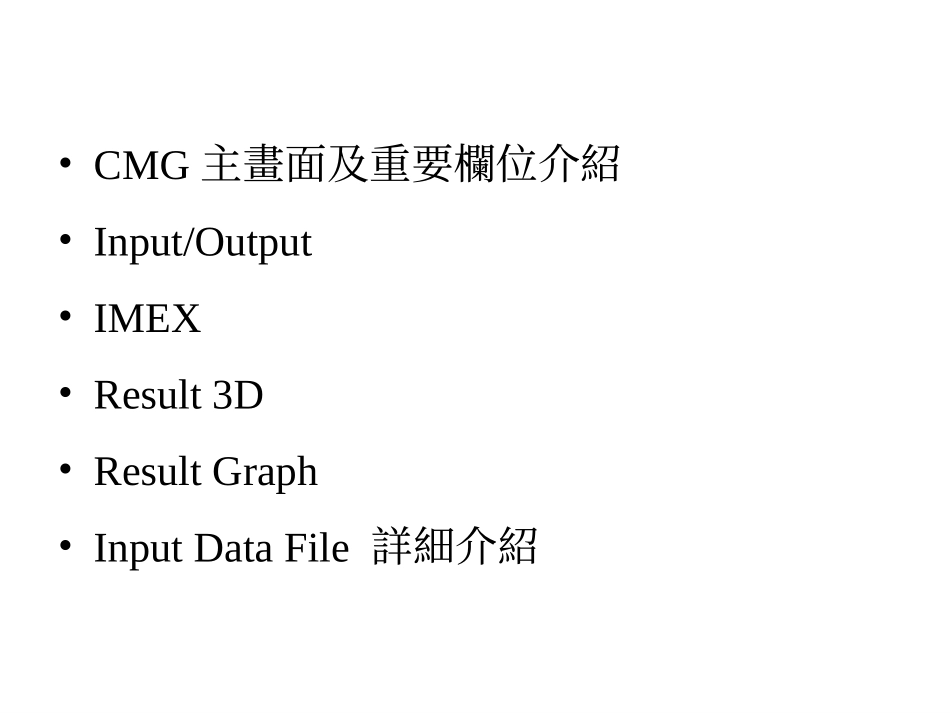

CMGCMG操作介紹操作介紹中華民國九十四年四月十五日報告人：鄒貴慈•CMG主畫面及重要欄位介紹•Input/Output•IMEX•Result3D•ResultGraph•InputDataFile詳細介紹CMGCMG主畫面及重要欄位介紹主畫面及重要欄位介紹進入CMG步驟選項（左下角）開始140.116.74.27DellServer140.116.74.27DellServer進入CMG步驟選項所有程式進入CMG步驟選項CMG進入CMG步驟選項Launcher2002.10CMG主畫面摘錄自http://www.cmgroup.comCMG所包括之程式CurrentProject欄位中可選擇已建立計畫之路徑選擇及切換路徑至指定研究生資料夾CMG_CMG_((englishnameenglishname))確認切換至正確研究生資料夾CMGInput/OutputCMGInput/OutputIMEX*.DAT*.DAT(DataSet)*.OUT*.OUT（Outputfile）*.IRF*.IRF(IndexResultfile)*.MRF*.MRF(MainResultfile)InputOutputCMGInput/OutputComputing*.RRF*.RRF(RewindableResultFile)Indicatestherewindable-results-file(rrf)towhichtherestartdataiswrittenwhenthe*REWINDoptionisused.SR2SR2File*.ses*.ses(ResultGraphsavefile)*.3tp*.3tp(Result3Dsavefile)*.fhf*.fhf(CMG'sfieldhistoryfile)ResultReportResultReport假設當我們要做historymatch模擬的時候，將現地生產的歷史資料，寫成特定格式，並且在*.rwdinputdatafile宣告。*FILES*FHF'sample.fhf'自定類型*Ses.inc*Ses.inc內部程式控制碼IMEXIMEXIMEX:IMIMplicit-EXEXplicitBlackOilSimulator跑IMEX程式將Inputdatafile（*.dat）“拖曳拖曳”拉至IMEX的圖示上Result3DResult3D--利用*.irf檔拖曳至Result3D程式當中產生3D圖示2-D平面俯視圖（I、J方向）2-D平面俯視圖（I、K方向）3-D立體圖選擇預觀察之選項在3-D立體圖上垂直/水平分割顯示網格詳細資料、移動、放大/縮小、旋轉模擬動態生產ResultsGraphResultsGraph--利用*.irf檔拖曳至ResultGraph程式當中產生圖表進入畫面，增加曲線選擇要增加何種曲線繪製曲線將曲線之數值輸出至EXCEL將曲線之數值在EXCEL中與解析解比對做模式驗證InputDataFileInputDataFile詳細介紹詳細介紹SectionContent1I/OControlSection檔案名稱、編號、輸入單位、控制單元、輸出單元2ReservoirDescription網格格數(Grid)、井口半徑、深度、θ角度、生產層淨厚、孔隙率、孔隙初壓、i,j,k方向之滲透率。3ComponentProperties選擇模式、PVT參數(油,氣,水三相之密度、壓力、黏度、膨脹因子、地層體積因子)4Rock-FluidProperty含水飽和度、氣-水相對滲透率。5InitialCondition起泡點壓力、參考壓力、參考深度、氣-水界面深度。6NumericalControl數值模式選擇、最大、最小生產時間。7WellData起始日期、井的種類、生產流體、最大產量、最小井底流壓、膚表因子、穿孔區間、穿孔位置、生產時間梯度。1.I/OControlSection•檔案名稱•編號•輸入單位•控制單元•輸出單元***************************************************************************************mxnwp001.dat:OilWellWaterConing****************************************************************************************FILENAMES*OUTPUT*INDEX-OUT*MAIN-RESULTS-OUT**I/OCONTROLSECTION----------------------------------------------------------------**I/OCONTROLSECTION----------------------------------------------------------------*TITLE1'OILWELLWATERCONING‘**usedforprojectidentification*TITLE2‘RunbyK.TChouJan25th2005.'*TITLE3‘NationalChengKungUniversity'*CASEID'MXNWP001‘**caseIDnumberINUNIT*FIELD**inputdataunits*Rangecheck*ON**controlsthedatarangecheckfeature*WPRN*WELL*TIME*WPRN*SECTOR*TIME*WPRN*GRID*TIME**WPRN=Howoftentowritegridblockdata,sector&leaseplanedata,welldataandnumericalmethodcontroldata.Sector=Informationatevery*TIMEor*DATEkeywordintherecurrentdatasection*OUTPRN*WELL*LAYER*OUTPRN*GRID*SO*SW*PRES*OUTPRN*TABLES*ALL*OUTPRN*RES*ALL**OUTPRN=Limitswhatwelldata,griddatareservoirdataandhowmanypropertytablesareprints*WSRF*WELL*TIME*WSRF*GRID*T...
