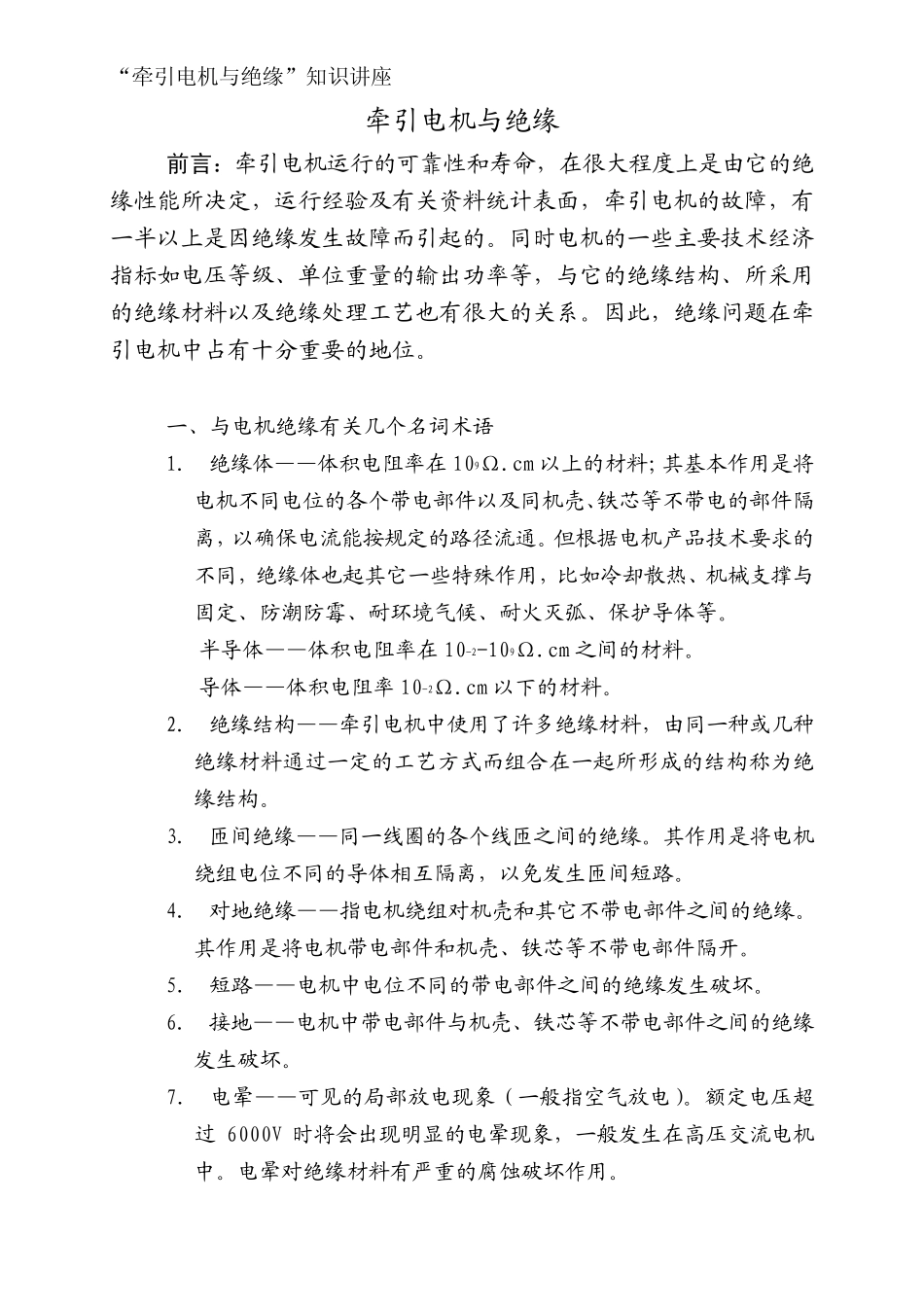

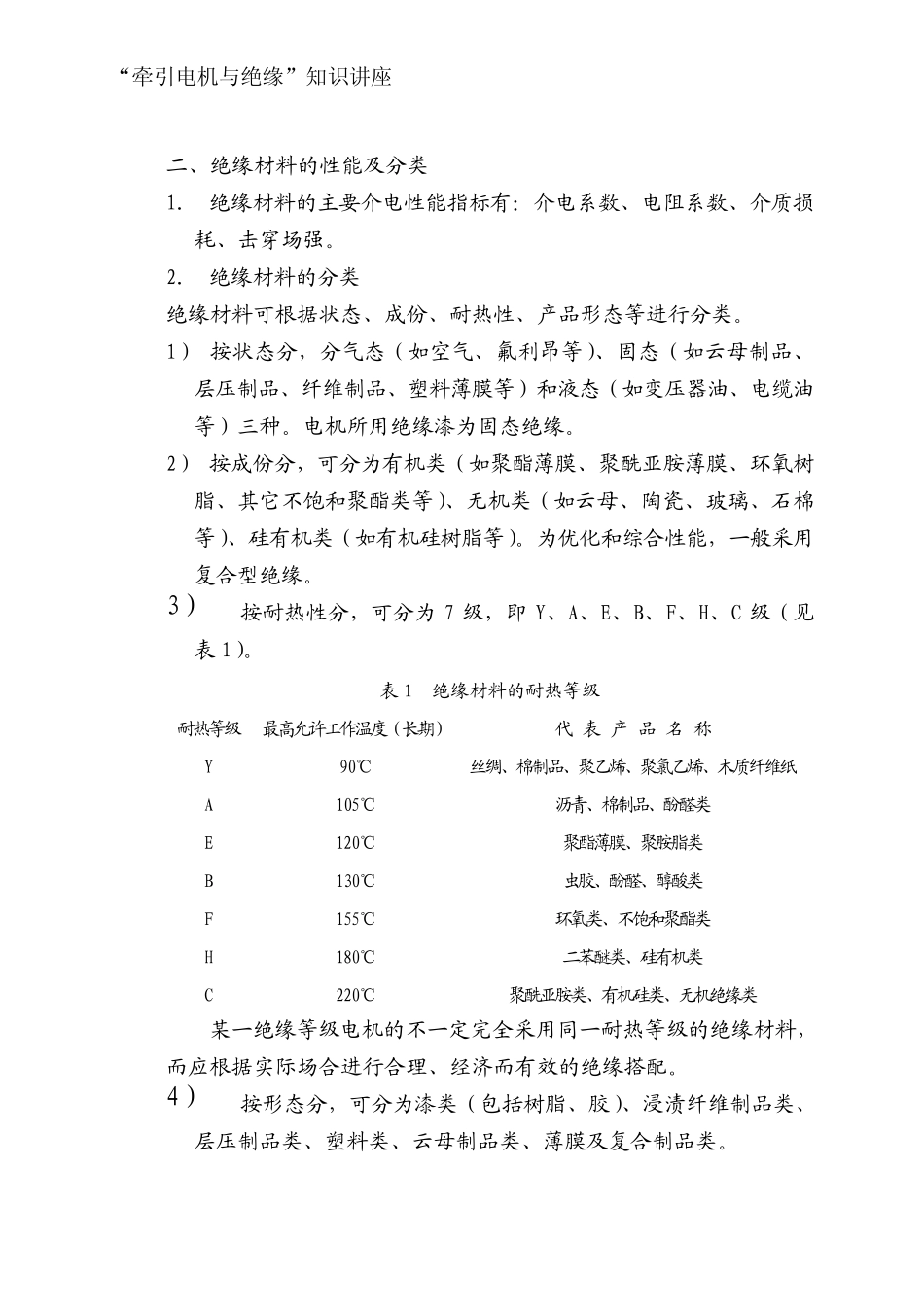

“牵引电机与绝缘”知识讲座 牵引电机与绝缘 主讲： 2 0 0 1 年 2 月 1 7 日 “牵引电机与绝缘”知识讲座 牵引电机与绝缘 前言：牵引电机运行的可靠性和寿命，在很大程度上是由它的绝缘性能所决定，运行经验及有关资料统计表面，牵引电机的故障，有一半以上是因绝缘发生故障而引起的。同时电机的一些主要技术经济指标如电压等级、单位重量的输出功率等，与它的绝缘结构、所采用的绝缘材料以及绝缘处理工艺也有很大的关系。因此，绝缘问题在牵引电机中占有十分重要的地位。 一、与电机绝缘有关几个名词术语 1． 绝缘体——体积电阻率在109Ω.cm 以上的材料；其基本作用是将电机不同电位的各个带电部件以及同机壳、铁芯等不带电的部件隔离，以确保电流能按规定的路径流通。但根据电机产品技术要求的不同，绝缘体也起其它一些特殊作用，比如冷却散热、机械支撑与固定、防潮防霉、耐环境气候、耐火灭弧、保护导体等。 半导体——体积电阻率在10-2-109Ω.cm 之间 的材料。 导体——体积电阻率 10-2Ω.cm 以下 的材料。 2． 绝缘结构——牵引电机中使 用了 许 多 绝缘材料，由同一种 或 几种绝缘材料通过 一定的工艺方 式 而组 合 在一起所形 成 的结构称 为 绝缘结构。 3． 匝 间 绝缘——同一线 圈 的各个线 匝 之间 的绝缘。其作用是将电机绕 组 电位不同的导体相 互 隔离，以免 发生匝 间 短 路。 4． 对 地绝缘——指电机绕 组 对 机壳和其它不带电部件之间 的绝缘。其作用是将电机带电部件和机壳、铁芯等不带电部件隔开 。 5． 短 路——电机中电位不同的带电部件之间 的绝缘发生破 坏 。 6． 接 地——电机中带电部件与机壳、铁芯等不带电部件之间 的绝缘发生破 坏 。 7． 电晕 ——可见 的局 部放 电现 象 （ 一般 指空 气放 电）。额 定电压超过6000V 时将会 出现 明 显 的电晕 现 象 ，一般 发生在高 压交 流电机中。电晕 对 绝缘材料有严 重的腐 蚀 破 坏 作用。 “牵引电机与绝缘”知识讲座 二、绝缘材料的性能及分类 1． 绝缘材料的主要介电性能指标有：介电系数、电阻系数、介质损耗、击穿场强。 2． 绝缘材料的分类 绝缘材料可根据状态、成份、耐热性、产品形态等进行分类。 1） 按状态分，分气态（如空气、氟利昂等）、固态（如云母制品、层压制品、纤维制品、塑料薄膜等）和液态（如变压器油、电缆油等）三...
