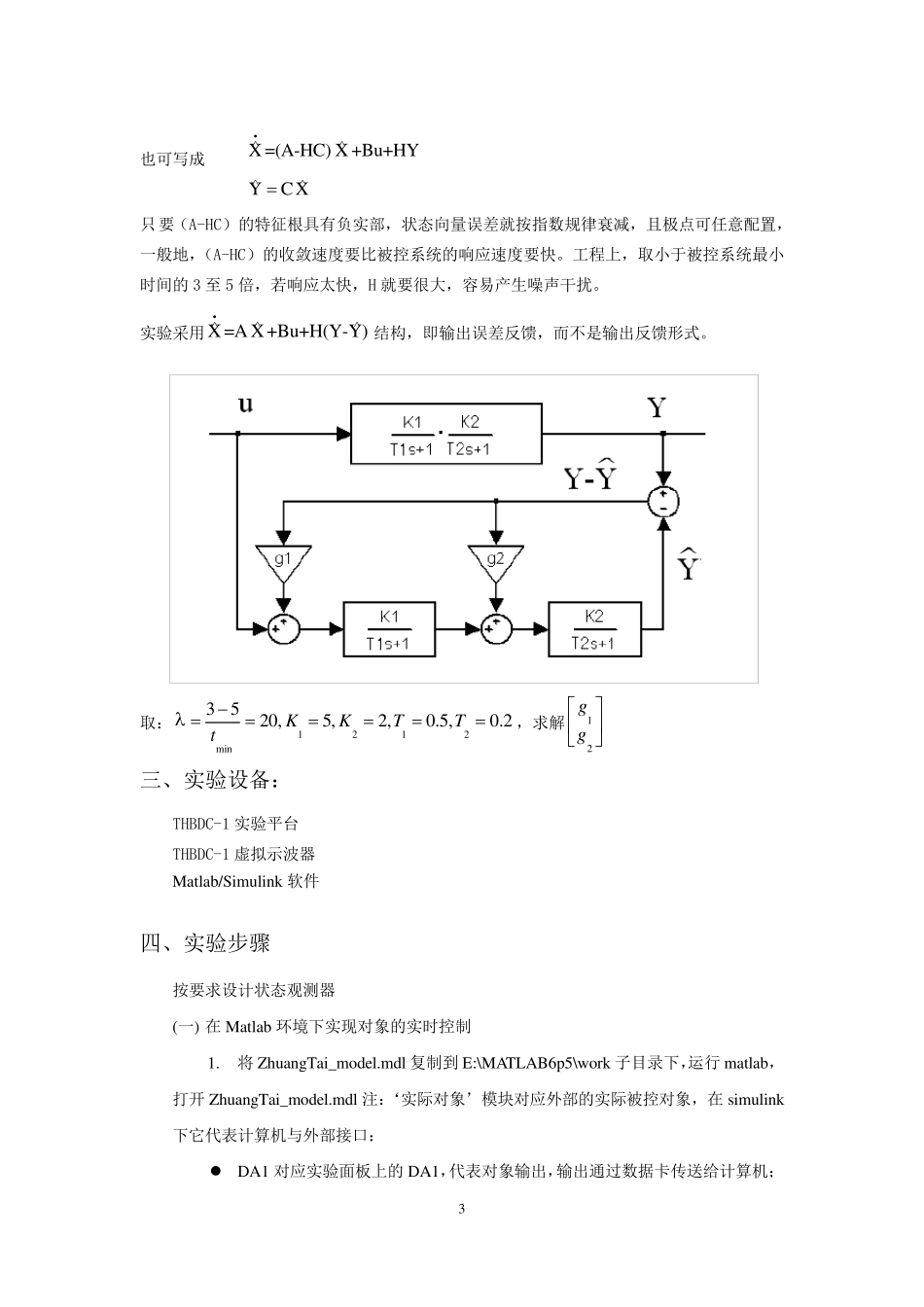

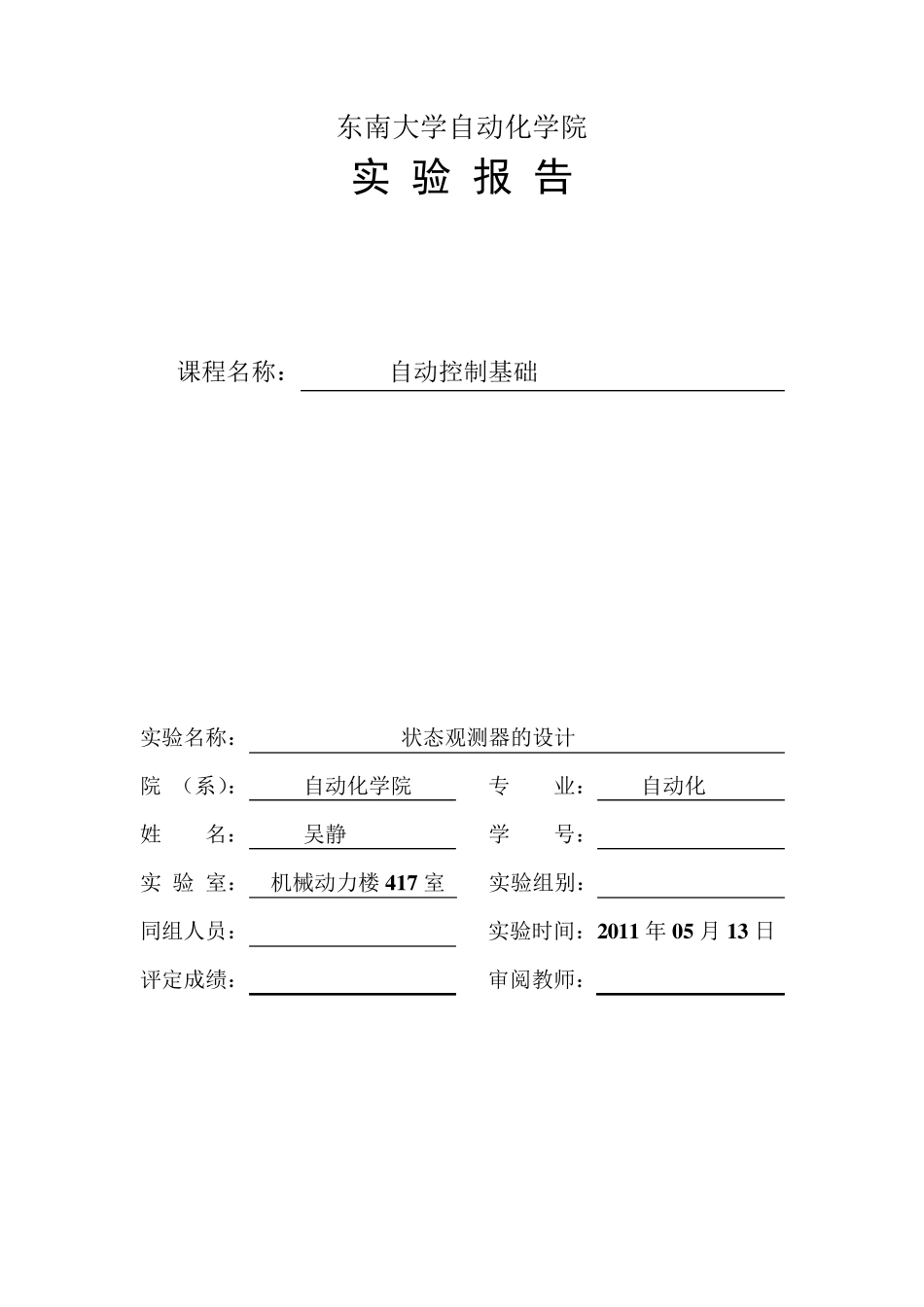

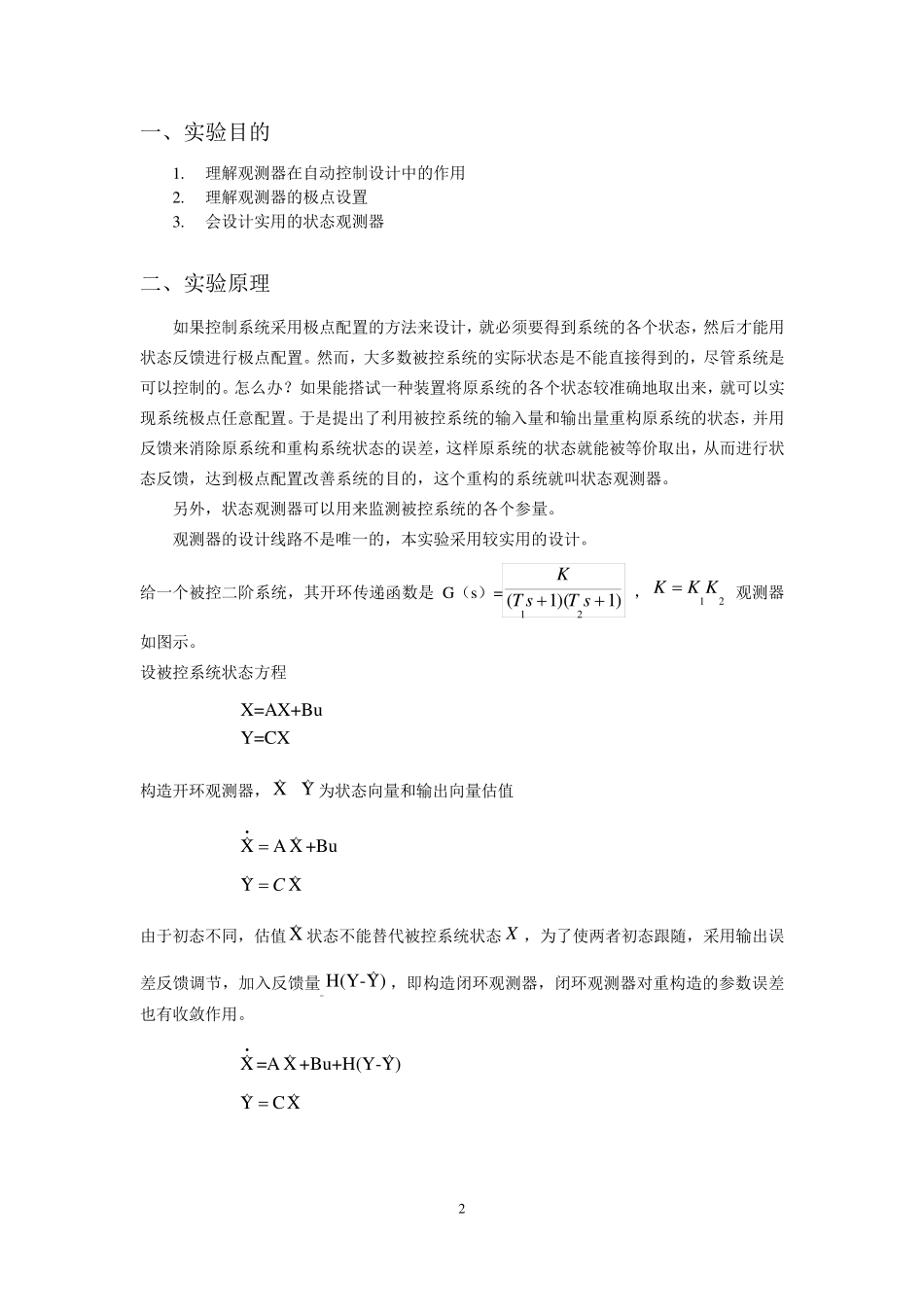

东南大学自动化学院 实 验 报 告 课程名称: 自动控制基础 实验名称: 状态观测器的设计 院 (系): 自动化学院 专 业: 自动化 姓 名: 吴静 学 号: ******** 实 验 室: 机械动力楼 4 1 7 室 实验组别: 同组人员: 实验时间:2 0 1 1 年 0 5 月 1 3 日 评定成绩: 审阅教师: 2 一、实验目的 1. 理解观测器在自动控制设计中的作用 2. 理解观测器的极点设置 3. 会设计实用的状态观测器 二、实验原理 如果控制系统采用极点配置的方法来设计,就必须要得到系统的各个状态,然后才能用状态反馈进行极点配置。然而,大多数被控系统的实际状态是不能直接得到的,尽管系统是可以控制的。怎么办?如果能搭试一种装置将原系统的各个状态较准确地取出来,就可以实现系统极点任意配置。于是提出了利用被控系统的输入量和输出量重构原系统的状态,并用反馈来消除原系统和重构系统状态的误差,这样原系统的状态就能被等价取出,从而进行状态反馈,达到极点配置改善系统的目的,这个重构的系统就叫状态观测器。 另外,状态观测器可以用来监测被控系统的各个参量。 观测器的设计线路不是唯一的,本实验采用较实用的设计。 给一个被控二阶系统,其开环传递函数是 G(s)=12(1)(1)KT sT s ,12 KK K观测器如图示。 设被控系统状态方程 X=AX+BuY=CX 构造开环观测器,X Y 为状态向量和输出向量估值 XA X +BuYXC• 由于初态不同,估值X 状态不能替代被控系统状态 X ,为了使两者初态跟随,采用输出误差反馈调节,加入反馈量 H(Y-Y) ,即构造闭环观测器,闭环观测器对重构造的参数误差也有收敛作用。 X =A X +Bu+H(Y-Y)YCX• 3 也 可 写 成 X =(A-HC) X +Bu+HYYCX• 只 要 ( A-HC) 的 特 征 根 具 有 负 实 部 , 状 态 向 量 误 差 就 按 指 数 规 律 衰 减 , 且 极 点 可 任 意 配 置 ,一 般 地 ,( A-HC) 的 收 敛 速 度 要 比 被 控 系 统 的 响 应 速 度 要 快 。 工 程 上 , 取 小 于 被 控 系 统 最 小时 间 的 3 至 5 倍 , 若 响 应 太 快 , H 就 要 很 大 , 容 易 产 生 噪 声 干 扰 。 实 验 采 用 X=A X+Bu+H(Y-Y)• 结 构 , 即 输 出 误 差 反 馈 , 而 不...
