建筑风环境CFD模拟案例

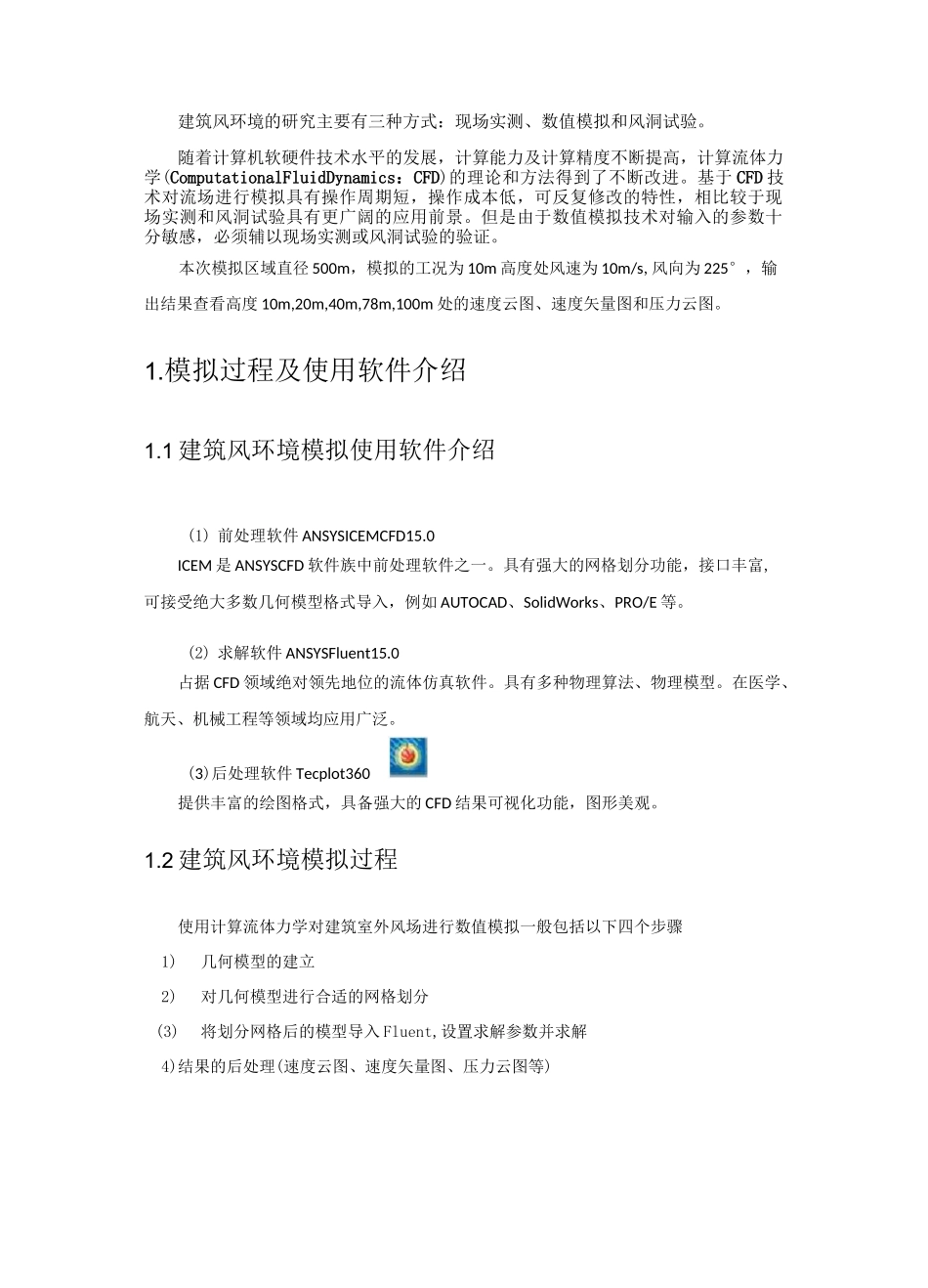

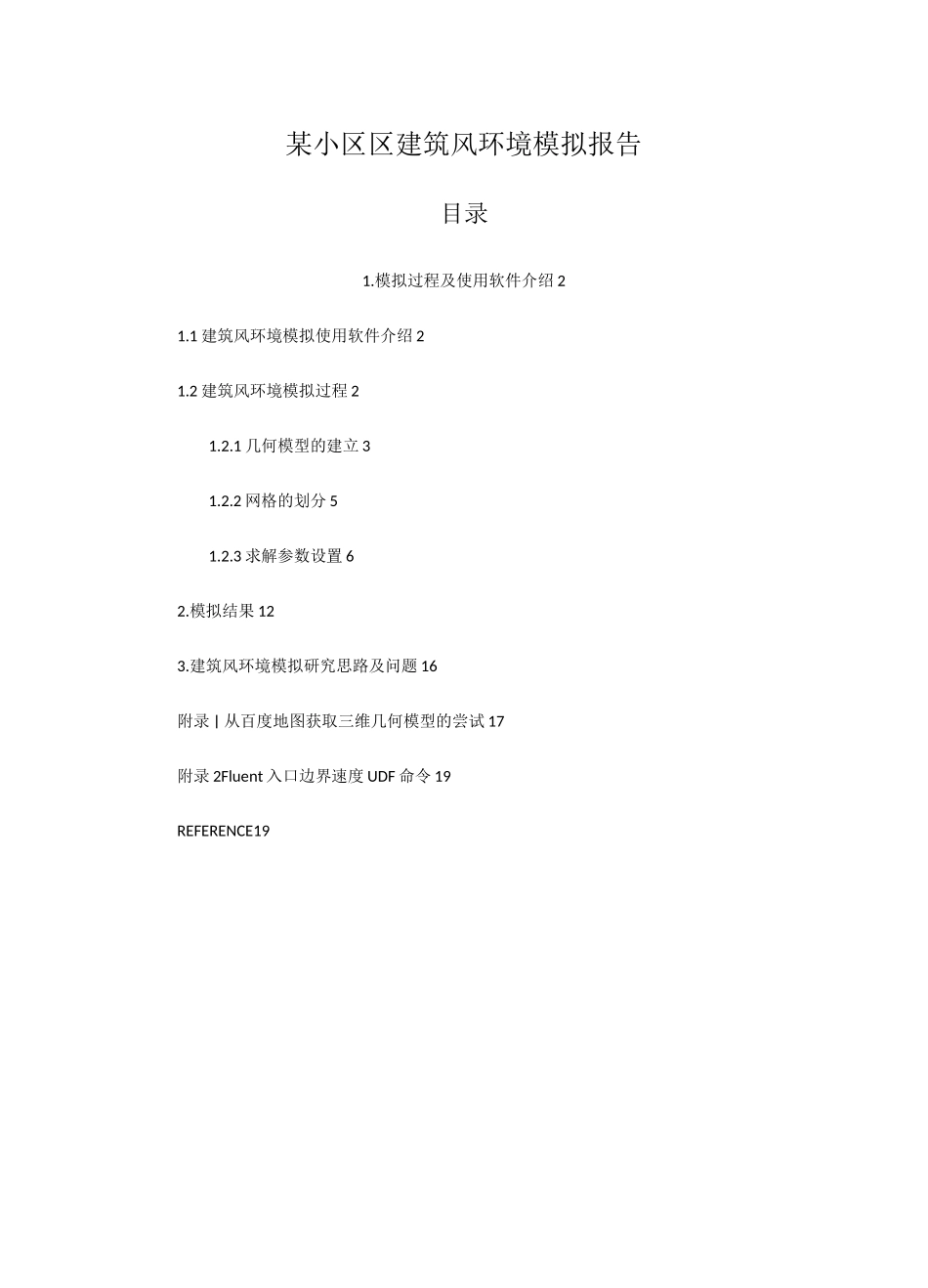

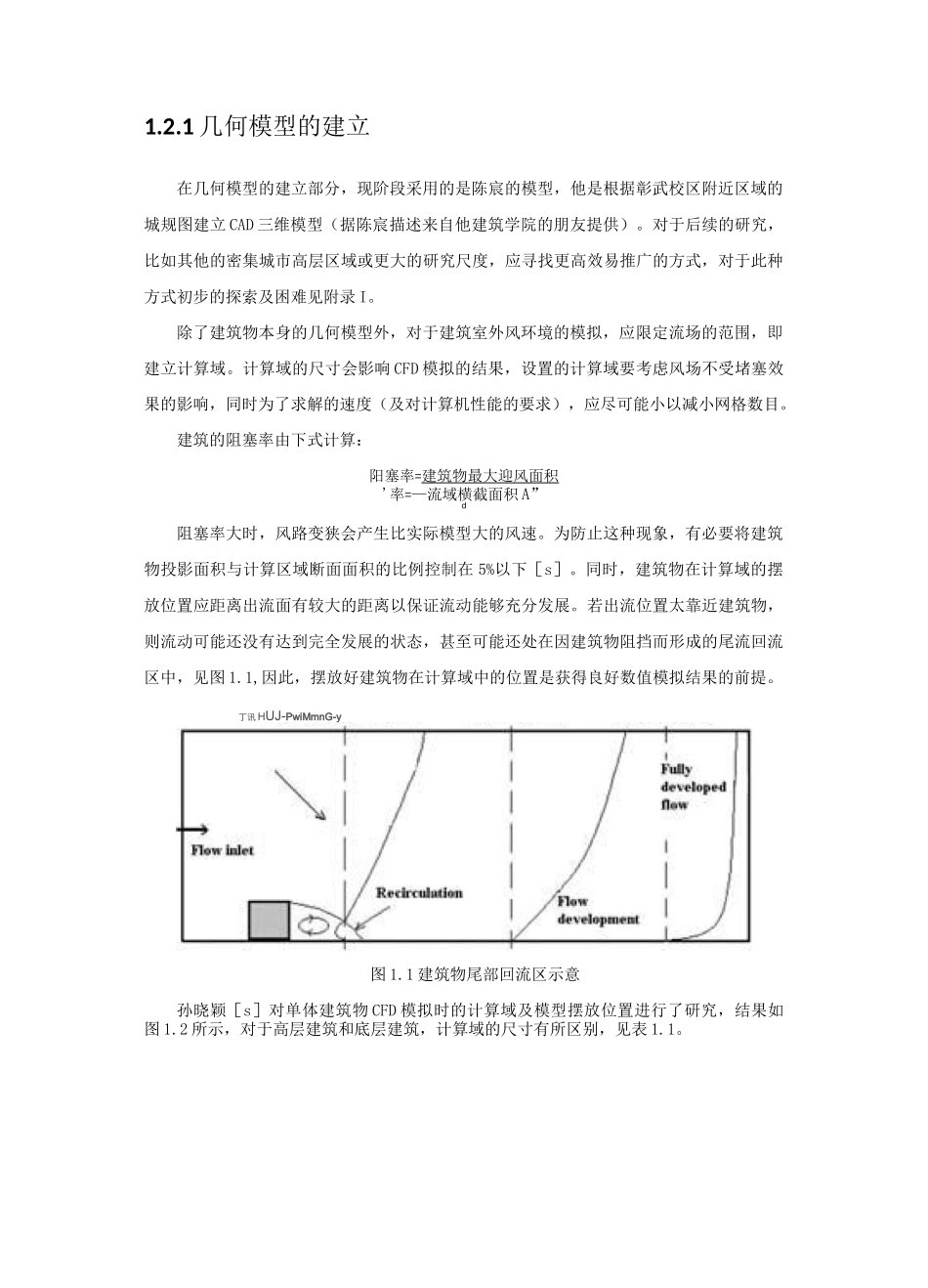

某小区区建筑风环境模拟报告目录1.模拟过程及使用软件介绍 21.1 建筑风环境模拟使用软件介绍 21.2 建筑风环境模拟过程 21.2.1 几何模型的建立 31.2.2 网格的划分 51.2.3 求解参数设置 62.模拟结果 123.建筑风环境模拟研究思路及问题 16附录丨从百度地图获取三维几何模型的尝试 17附录 2Fluent 入口边界速度 UDF 命令 19REFERENCE19建筑风环境的研究主要有三种方式：现场实测、数值模拟和风洞试验。随着计算机软硬件技术水平的发展，计算能力及计算精度不断提高，计算流体力学(ComputationalFluidDynamics：CFD)的理论和方法得到了不断改进。基于 CFD 技术对流场进行模拟具有操作周期短，操作成本低，可反复修改的特性，相比较于现场实测和风洞试验具有更广阔的应用前景。但是由于数值模拟技术对输入的参数十分敏感，必须辅以现场实测或风洞试验的验证。本次模拟区域直径 500m，模拟的工况为 10m 高度处风速为 10m/s,风向为 225°，输出结果查看高度 10m,20m,40m,78m,100m 处的速度云图、速度矢量图和压力云图。1.模拟过程及使用软件介绍1.1 建筑风环境模拟使用软件介绍(1) 前处理软件 ANSYSICEMCFD15.0ICEM 是 ANSYSCFD 软件族中前处理软件之一。具有强大的网格划分功能，接口丰富,可接受绝大多数几何模型格式导入，例如 AUTOCAD、SolidWorks、PRO/E 等。(2) 求解软件 ANSYSFluent15.0占据 CFD 领域绝对领先地位的流体仿真软件。具有多种物理算法、物理模型。在医学、航天、机械工程等领域均应用广泛。(3)后处理软件 Tecplot360提供丰富的绘图格式，具备强大的 CFD 结果可视化功能，图形美观。1.2 建筑风环境模拟过程使用计算流体力学对建筑室外风场进行数值模拟一般包括以下四个步骤1)几何模型的建立2)对几何模型进行合适的网格划分(3)将划分网格后的模型导入 Fluent,设置求解参数并求解4)结果的后处理(速度云图、速度矢量图、压力云图等)1.2.1 几何模型的建立在几何模型的建立部分，现阶段采用的是陈宸的模型，他是根据彰武校区附近区域的城规图建立 CAD 三维模型（据陈宸描述来自他建筑学院的朋友提供）。对于后续的研究，比如其他的密集城市高层区域或更大的研究尺度，应寻找更高效易推广的方式，对于此种方式初步的探索及困难见附录 I。除了建筑物本身的几何模型外，对于建筑室外风环境的模拟，应限定流场的范围，即建立计算域。计算域的尺寸会影响 CFD 模拟的结果，设置的计算域要考虑风...
