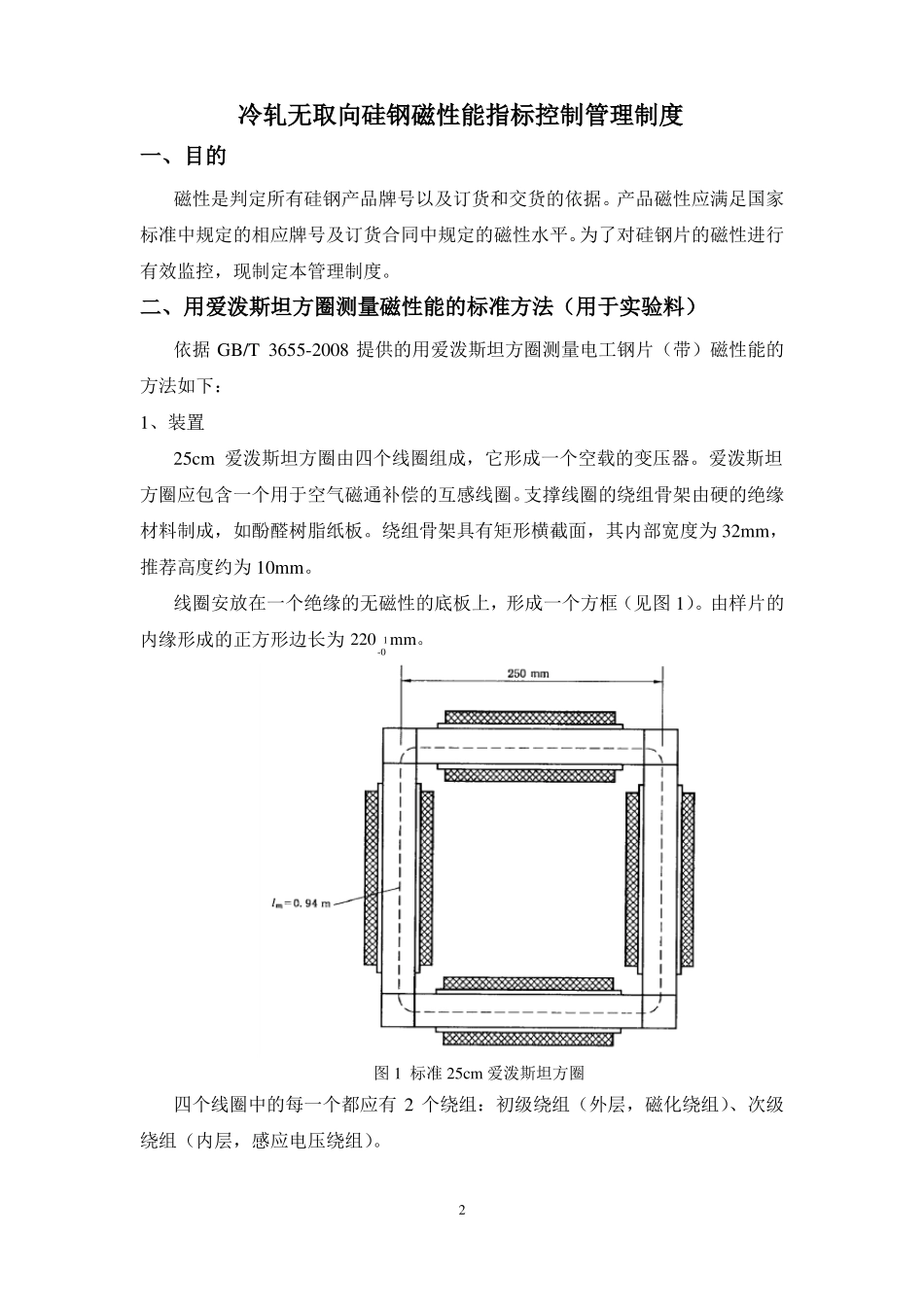

冷轧无取向硅钢性能指标检测方法及性能指标控制管理制度汇编目录第一部分 冷轧无取向硅钢性能指标控制管理制度1、冷轧无取向硅钢磁性能指标控制管理制度-----------------------------22、冷轧无取向硅钢叠装系数指标控制管理制度--------------------------103、冷轧无取向硅钢反复弯曲指标控制管理制度--------------------------124、冷轧无取向硅钢力学性能指标控制管理制度--------------------------155、冷轧无取向硅钢硬度指标控制管理制度------------------------------21第二部分 附录1、GB/T 228.1-2010 金属材料拉伸试验 第 1 部分：室温试验方法2、GB/T 235-1999 金属材料厚度等于或小于 3mm 薄板或薄带反复弯曲试验方法3、GB/T 3655-2008 用爱泼斯坦方圈测量电工钢片（带）磁性能的方法4、GB/T 13789-2008 用单片测试仪测量电工钢片（带）磁性能的方法5、GB/T 19289-2003 电工钢片（带）的密度、电阻率和叠装系数的测量方法6、GB/T 230.1-2009 金属材料洛氏硬度试验 第 1 部分：试验方法7、GB/T 231.1-2009 金属材料布氏硬度试验 第 1 部分：试验方法8、GB/T 4340-2009 金属材料维氏硬度试验 第 1 部分：试验方法1冷轧无取向硅钢磁性能指标控制管理制度一、目的磁性是判定所有硅钢产品牌号以及订货和交货的依据。产品磁性应满足国家标准中规定的相应牌号及订货合同中规定的磁性水平。为了对硅钢片的磁性进行有效监控，现制定本管理制度。二、用爱泼斯坦方圈测量磁性能的标准方法（用于实验料）依据 GB/T 3655-2008 提供的用爱泼斯坦方圈测量电工钢片（带）磁性能的方法如下：1、装置25cm 爱泼斯坦方圈由四个线圈组成，它形成一个空载的变压器。爱泼斯坦方圈应包含一个用于空气磁通补偿的互感线圈。支撑线圈的绕组骨架由硬的绝缘材料制成，如酚醛树脂纸板。绕组骨架具有矩形横截面，其内部宽度为 32mm，推荐高度约为 10mm。线圈安放在一个绝缘的无磁性的底板上，形成一个方框（见图 1）。由样片的内缘形成的正方形边长为 220-0 mm。1图 1 标准 25cm 爱泼斯坦方圈四个线圈中的每一个都应有 2 个绕组：初级绕组（外层，磁化绕组）、次级绕组（内层，感应电压绕组）。2此外，还需要整流后平均值测量准确度为±0.2%或更好的平均值电压表、有效值准确度为±0.2%或更好的电压表、峰值测量准确度为± 0.2%或更好的电压表、准确度为±0.1%或更好的频率计及在实际功率因数和波形因数下准确度...
