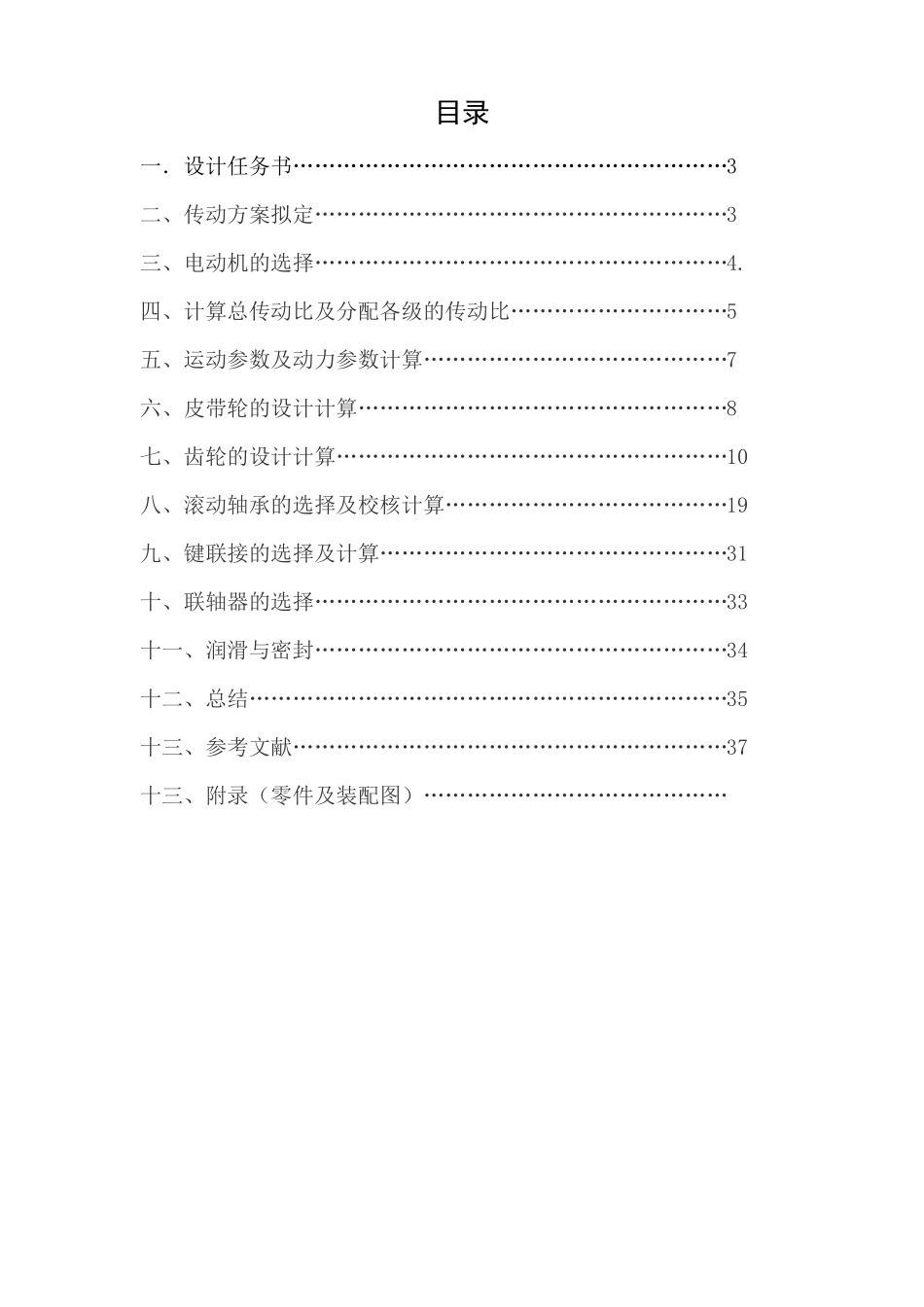

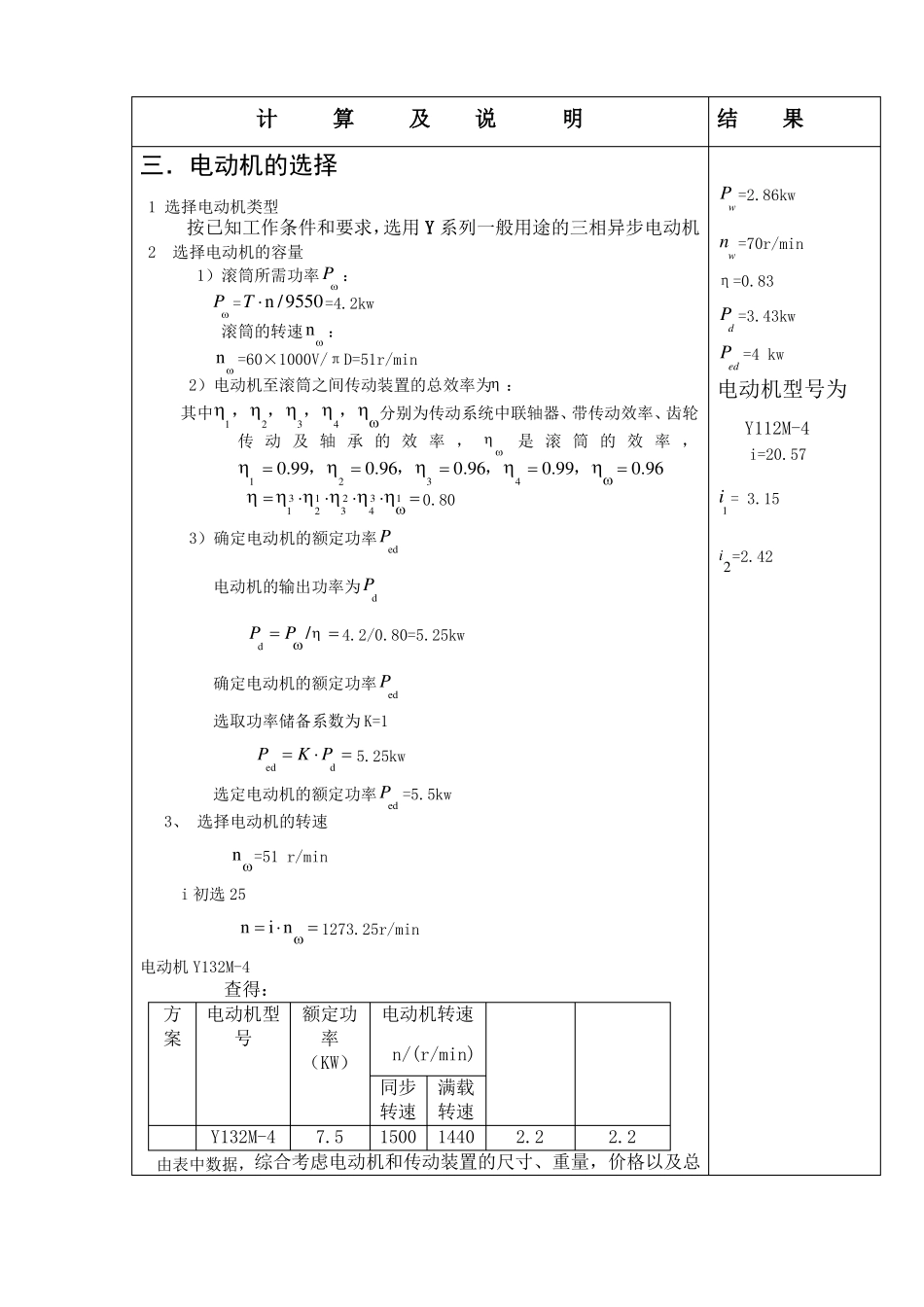

目录一．设计任务书……………………………………………………3二、传动方案拟定…………………………………………………3三、电动机的选择…………………………………………………4.四、计算总传动比及分配各级的传动比…………………………5五、运动参数及动力参数计算……………………………………7六、皮带轮的设计计算……………………………………………8七、齿轮的设计计算………………………………………………10八、滚动轴承的选择及校核计算…………………………………19九、键联接的选择及计算…………………………………………31十、联轴器的选择…………………………………………………33十一、润滑与密封…………………………………………………34十二、总结…………………………………………………………35十三、参考文献……………………………………………………37十三、附录（零件及装配图）……………………………………计算及说明结果L'h =12000hF=5500NV=1.1m/sD=300mm一 . 设计任务书 1.1．工作条件与技术要求：◆连续单向运转，载荷有轻微震动，户外工作有粉尘。◆两班制工作，3 年大修，使用期限 10 年(卷筒支撑及卷筒与运输带之间摩擦影响在运输带工作拉力 F 中已考虑)。 1.2 设计内容◆减速器装配图 1 张（A0 或 A1）◆零件图 2 张◆设计说明书 1 份1.3 设计参数◆运输带工作拉力 F( N )： F=2600N◆运输带工作速 V(m / s )：v 1.1m / s◆卷筒直径 D( mm )：D 300mm分流式二级圆柱齿轮减速器二．传动方案的拟定输送机由电动机驱动，电动机 1 通过联轴器2 将动力传入减速器3，在经联轴器 4 传至输送机滚筒 5，带动输送带 6 工作。传动系统中采用两级分流式圆柱齿轮减速器结构较复杂，高速级齿轮相对于轴承位置对称，沿齿宽载荷分布较均匀，高速级和低速级分别为斜齿圆柱齿轮和直齿圆柱齿轮传动。计算及说明结果三．电动机的选择1 选择电动机类型Pw =2.86kwnw =70r/minη=0.83按已知工作条件和要求，选用 Y 系列一般用途的三相异步电动机2选择电动机的容量1）滚筒所需功率P ：P =T n /9550=4.2kw滚筒的转速n ：n =60×1000V/πD=51r/min2）电动机至滚筒之间传动装置的总效率为 ：其中1，2，3，4，分别为传动系统中联轴器、带传动效率、齿轮传 动 及 轴 承 的 效 率 ， 是 滚 筒 的 效 率 ，31231 1 ...
