初三物理电学作图题专项训练

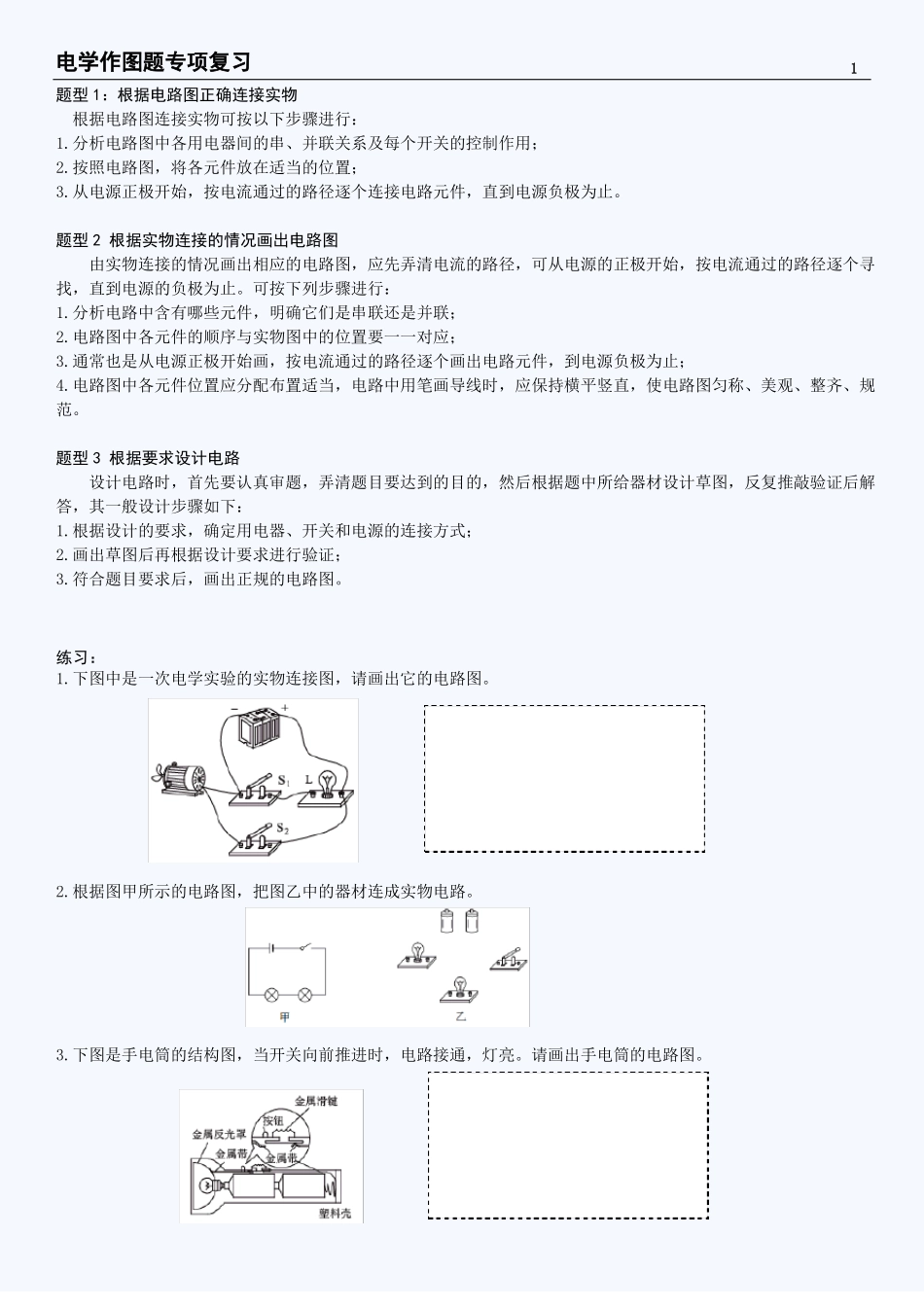

初三物理电学作图题专项训练_第1页
1/14

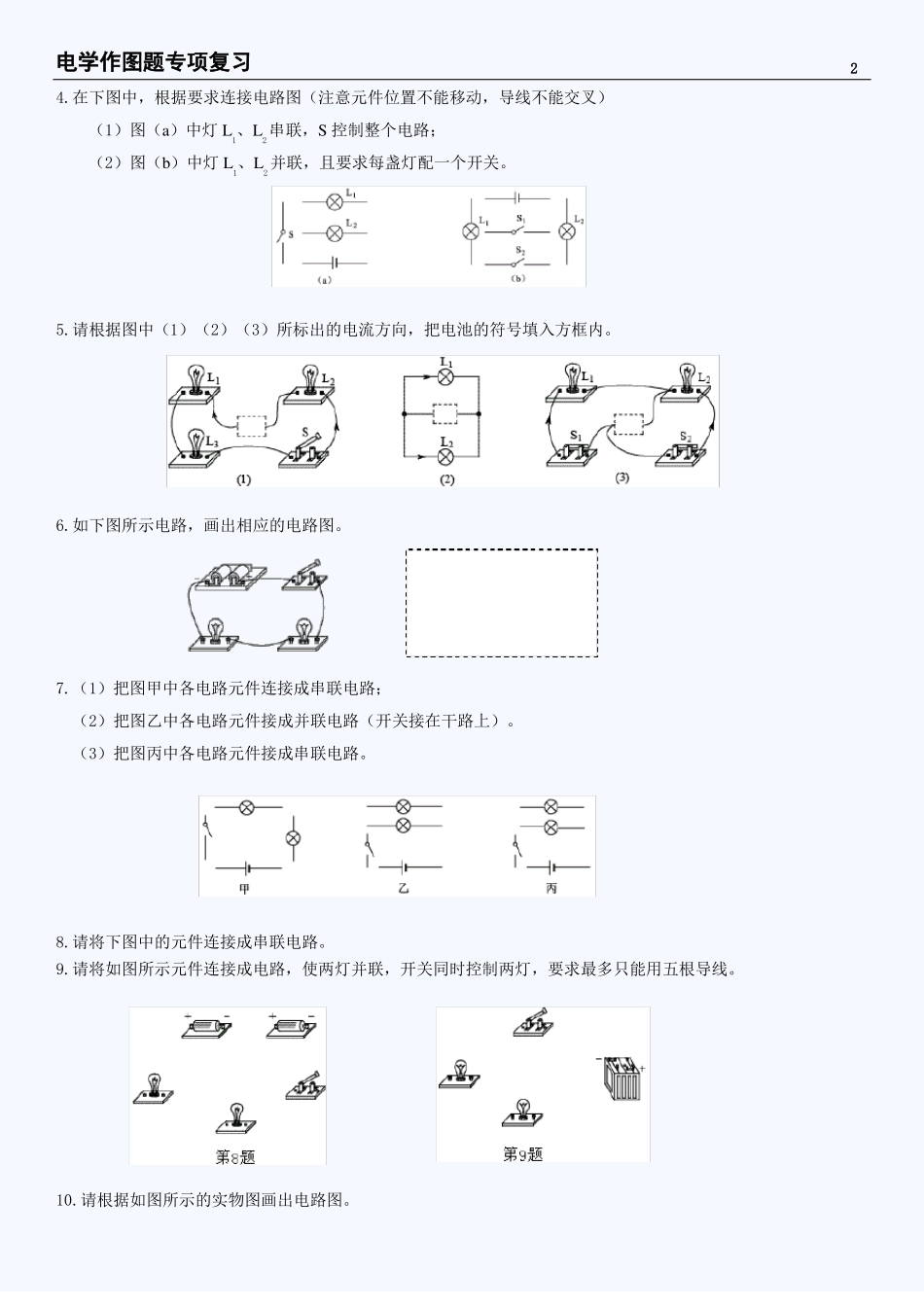

初三物理电学作图题专项训练_第2页
2/14

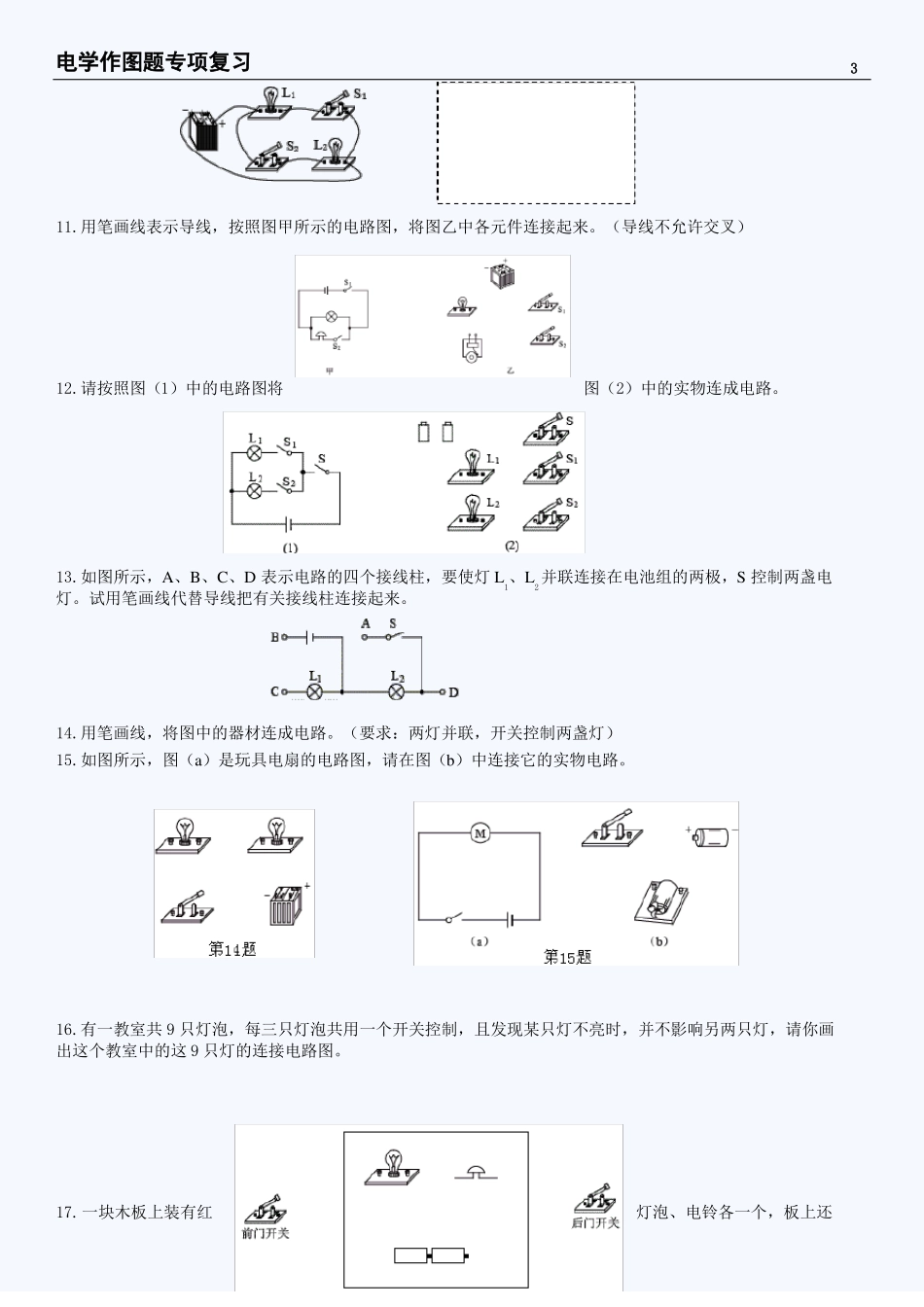

初三物理电学作图题专项训练_第3页
3/14
电学作图题专项复习1题型 1:根据电路图正确连接实物根据电路图连接实物可按以下步骤进行:1.分析电路图中各用电器间的串、并联关系及每个开关的控制作用;2.按照电路图,将各元件放在适当的位置;3.从电源正极开始,按电流通过的路径逐个连接电路元件,直到电源负极为止。题型 2 根据实物连接的情况画出电路图由实物连接的情况画出相应的电路图,应先弄清电流的路径,可从电源的正极开始,按电流通过的路径逐个寻找,直到电源的负极为止。可按下列步骤进行:1.分析电路中含有哪些元件,明确它们是串联还是并联;2.电路图中各元件的顺序与实物图中的位置要一一对应;3.通常也是从电源正极开始画,按电流通过的路径逐个画出电路元件,到电源负极为止;4.电路图中各元件位置应分配布置适当,电路中用笔画导线时,应保持横平竖直,使电路图匀称、美观、整齐、规范。题型 3 根据要求设计电路设计电路时,首先要认真审题,弄清题目要达到的目的,然后根据题中所给器材设计草图,反复推敲验证后解答,其一般设计步骤如下:1.根据设计的要求,确定用电器、开关和电源的连接方式;2.画出草图后再根据设计要求进行验证;3.符合题目要求后,画出正规的电路图。练习:1.下图中是一次电学实验的实物连接图,请画出它的电路图。2.根据图甲所示的电路图,把图乙中的器材连成实物电路。3.下图是手电筒的结构图,当开关向前推进时,电路接通,灯亮。请画出手电筒的电路图。电学作图题专项复习24.在下图中,根据要求连接电路图(注意元件位置不能移动,导线不能交叉)(1)图(a)中灯 L1、L2串联,S 控制整个电路;(2)图(b)中灯 L1、L2并联,且要求每盏灯配一个开关。5.请根据图中(1)(2)(3)所标出的电流方向,把电池的符号填入方框内。6.如下图所示电路,画出相应的电路图。7.(1)把图甲中各电路元件连接成串联电路;(2)把图乙中各电路元件接成并联电路(开关接在干路上)。(3)把图丙中各电路元件接成串联电路。8.请将下图中的元件连接成串联电路。9.请将如图所示元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五根导线。10.请根据如图所示的实物图画出电路图。电学作图题专项复习311.用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。(导线不允许交叉)12.请按照图(1)中的电路图将13.如图所示,A、B、C、D 表示电路的四个接线柱,要使灯 L1、L2并联连接在电池组的两极,S 控制两盏电灯。试用笔画线...
