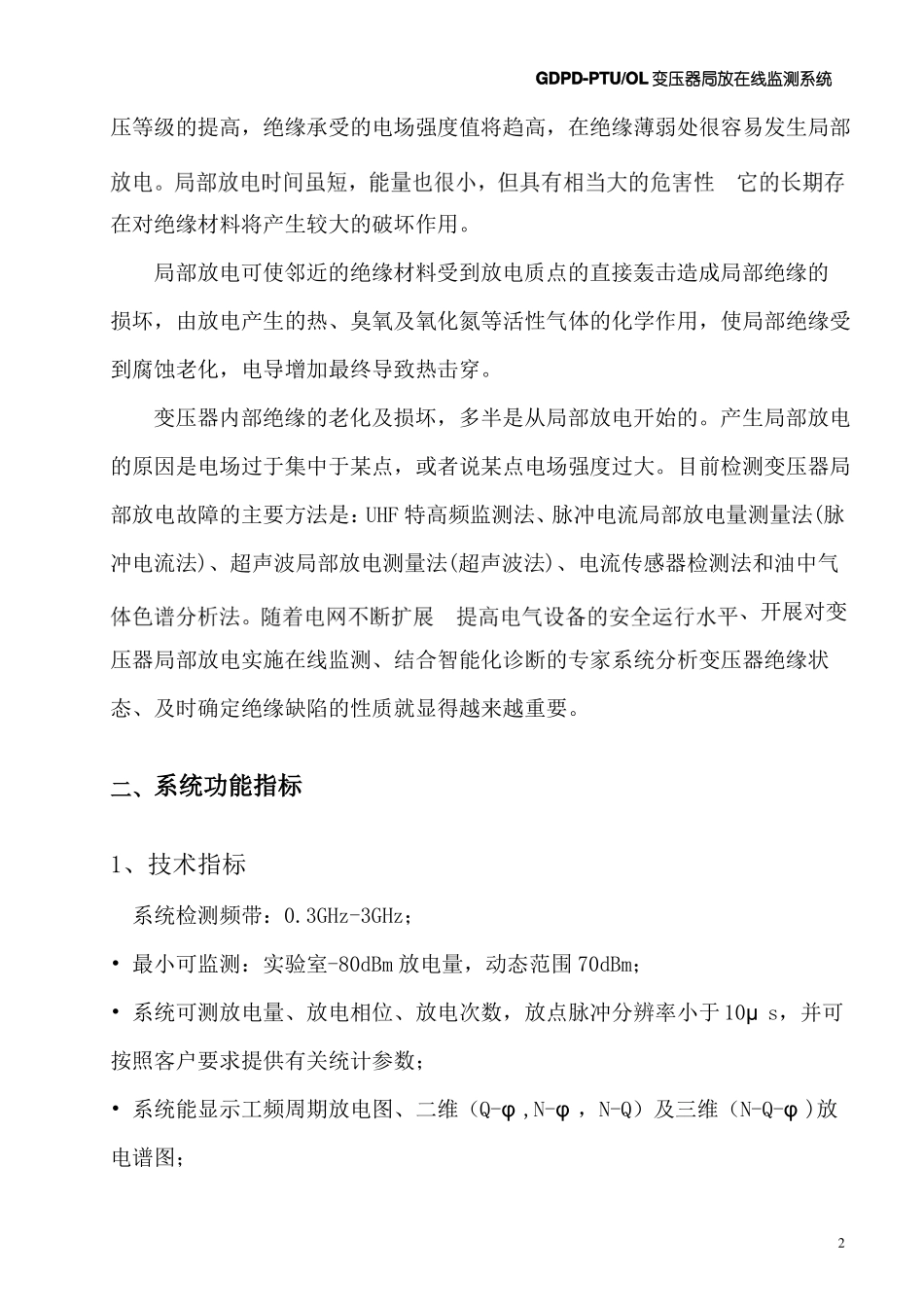

变压器是变电站重要设备之一，其绝缘状态一直是运行维护人员的重要检测对象，局部放电是直接反应变压器绝缘故障典型参数，而针对变压器局放的监测方法很多，如超声法，脉冲电流法，色谱分析（DGA）超高频法（UHF）等，目前使用最多的是脉冲电流法，也是根据IEC-60270 相关标准规定实施，能实现对放电量的大小进行标定。目前出厂试验及投运前对变压器的放电量监测也主要是根据此方法进行测量。但是现场由于电晕及其他放电干扰很多，很难将其滤除，导致系统误判率较高。超声波法是目前应用最广泛的变压器局部放电在线检测方法，且能够进行放电源的定位。但由于变压器复杂的内部结构和变压器的外壳对局部放电超声波信号的严重衰减，使得超声波检测的灵敏度很低，有时无法在现场有效地检测到信号。UHF 法是在此基础发展起来的一种监测方法，特点是监测频带较高（300MHz 以上），抗干扰能力较强，缺点是无法对放电源进行有效标定。UHF 测变压器超高频局放是由原来脉冲电流法测局放发展而来一种先进的测试局放方法，由于在较高频带上测量，能有效抑制各种低频干扰，所以是目前发展较快的测试局放的手段。国电西高研发的 GDPD-PTU/OL 变压器局放在线监测系统采用速慧（smart quick）智能化电力测试系统（软著登字第1010215 号、商标注册号 14684781），HVHIPOT 公司引进国际先进的高速 DSP数字处理技术及软件处理技术使我们的监测系统采集速度快准确，是电力系统电力变压器局放在线监测最经济可靠的解决方案。一、关于变压器局部放电方面的研究变压器内部的绝缘在运行中，长期处于工作电压的作用下，特别是随着电GDPD-PTU/OL 变压器局放在线监测系统压等级的提高，绝缘承受的电场强度值将趋高，在绝缘薄弱处很容易发生局部在对绝缘材料将产生较大的破坏作用。局部放电可使邻近的绝缘材料受到放电质点的直接轰击造成局部绝缘的损坏，由放电产生的热、臭氧及氧化氮等活性气体的化学作用，使局部绝缘受到腐蚀老化，电导增加最终导致热击穿。变压器内部绝缘的老化及损坏，多半是从局部放电开始的。产生局部放电的原因是电场过于集中于某点，或者说某点电场强度过大。目前检测变压器局部放电故障的主要方法是：UHF 特高频监测法、脉冲电流局部放电量测量法(脉冲电流法)、超声波局部放电测量法(超声波法)、电流传感器检测法和油中气、开展对变压器局部放电实施在线监测、结合智能化诊断的专家系统分析变压器绝缘状态、及时确定绝缘缺陷的性质就显得...
