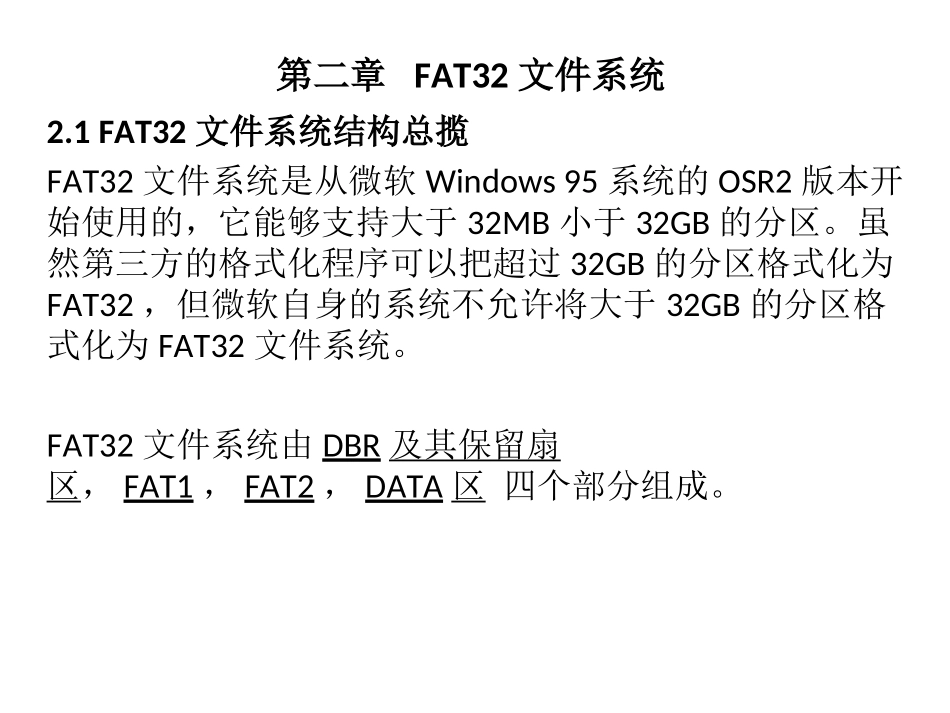

第二章FAT32文件系统2.1FAT32文件系统结构总揽FAT32文件系统是从微软Windows95系统的OSR2版本开始使用的，它能够支持大于32MB小于32GB的分区。虽然第三方的格式化程序可以把超过32GB的分区格式化为FAT32，但微软自身的系统不允许将大于32GB的分区格式化为FAT32文件系统。FAT32文件系统由DBR及其保留扇区，FAT1，FAT2，DATA区四个部分组成。FAT32文件系统结构图关于DBRFAT1FAT2DATA的概念详解•1DBR及其保留扇区。DBR的全称为DOSBootRecord,含义是DOS引导记录，也称为操作系统引导记录，在DBR之后往往有一些保留扇区，在这些保留扇区中，有一个重要的扇区，一般为第六个扇区（相对于DBR的起始位置），具体位置要参阅DBR中所描述的位置，这个扇区就是DBR的备份。•2FAT1。FAT的全称为FileAllocationTable,含义是文件分配表，FAT32一般有两份FAT，FAT1是第一份，也是主FAT。•3FAT2。FAT2是FAT32的第二份文件分配表，也就是FAT1的备份，称为备份FAT。•4DATA。DATA也就是数据区，是FAT32文件系统的主要区域，其中包含了目录区。FAT32文件系统结构实例图2.2FAT32文件系统DBR•2.2.1DBR的概念和组成•什么是DBR?DBR（DOSBootRecord），含义是DOS引导记录，也称为操作系统引导记录•FAT32文件系统的DBR（即操作系统引导记录）大体可以分为5个部分，分别为：跳转指令，OEM代号，BPB（BIOSParameterBlock,BIOS参数块）,引导程序，结束标志(55AA)。FAT32文件系统DBR结构模块图请参照下图FAT32文件系统DBR结构模块图FAT32文件系统DBR详细结构图FAT32文件系统的DBR解析•FAT32文件系统的DBR（即操作系统引导记录）大体可以分为5个部分，分别为：跳转指令，OEM代号，BPB（BIOSParameterBlock,BIOS参数块）,引导程序，结束标志(55AA)。•1跳转指令跳转指令本身占用2个字节，它将程序执行流程跳转到引导程序处，比如当前DBR中的“EB58”，就是代表汇编语言的“JMP58”。需要注意该指令本身占用2字节，计算跳转目标地址时以该指令的下一个字节为基准，所以实际执行的下一条指令应该位于5A。紧接着跳转指令的是一条空指令NOP（90H）。•2OEM代号这部分占８字节，其内容由创建该文件系统的OEM厂商具体安排。当前DBR中的OEM代号为“MSDOS5.0”，说明这个FAT32分区是由微软的Windows2000以上的操作系统格式化创建的。•3BPB（BIOSParameterBlock）FAT32的BPB从DBR的第12（0BH偏移处）个字节开始，占有79个字节，记录了有关该文件系统的重要信息，具体内容如下：•4引导程序FAT32的DBR引导程序占用420字节(5AH~1FDH)，在Windows98之前的系统之下，这段代码负责完成DOS三个系统文件的装入，在Windows2000之后的系统中，其负责完成将系统文件NTLDR装入，对于一个没有安装操作系统的分区来讲，这段程序没有任何作用。•5结束标志DBR的结束标志与MBR，EBR的结束标志都相同，为“55AA”。•以上五个部分共占用512字节，正好是一个扇区，因此成它为DOS引导扇区。该部分的内容中除了第5部分结束标志是固定不变之外，其余4个部分都是不完全确定的，都因操作系统版本的不同而不同，也因硬盘的逻辑盘参数的变化而变化。2.2.2DBR和MBR的异同比较•1DBR和MBR的相同点(1)所占空间大小相同:DBR与MBR占用相同大小的存储空间，均为1个扇区(即512字节)。(2)结束标志相同:DBR和MBR的结束标志都是“55AA”。•2DBR和MBR的不同点•（1）功能不同MBR的主要功能是存放硬盘分区信息和引导系统时检查分区。DBR则存放的是分区文件系统参数，同时，设置为活动分区的DBR将从MBR引导程序接过引导控制权，以装载操作系统。•（2）作用范围和性质不同MBR和虚拟MBR控制着整个硬盘的所有分区信息，作用范围是全局性的，其性质是基础性的。而DBR则存放着有硬盘分区的文件系统参数，作用范围是局部性的，其性质属于应用性的。通常MBR或1个虚拟MBR可以定义1~4个不等的分区，而1个DBR只能定义1个分区的文件系统。2.3FAT的概念与结构•1FAT的概念FAT(FileAllocationTable)即文件系统中的文件分配表，实际上就是一张记录文件存储位置的表格，文件存储位置用簇号来表示。文件的首簇号存放在FDT(FileDirectoryTable)文件目录表登记项中，后续簇号...
