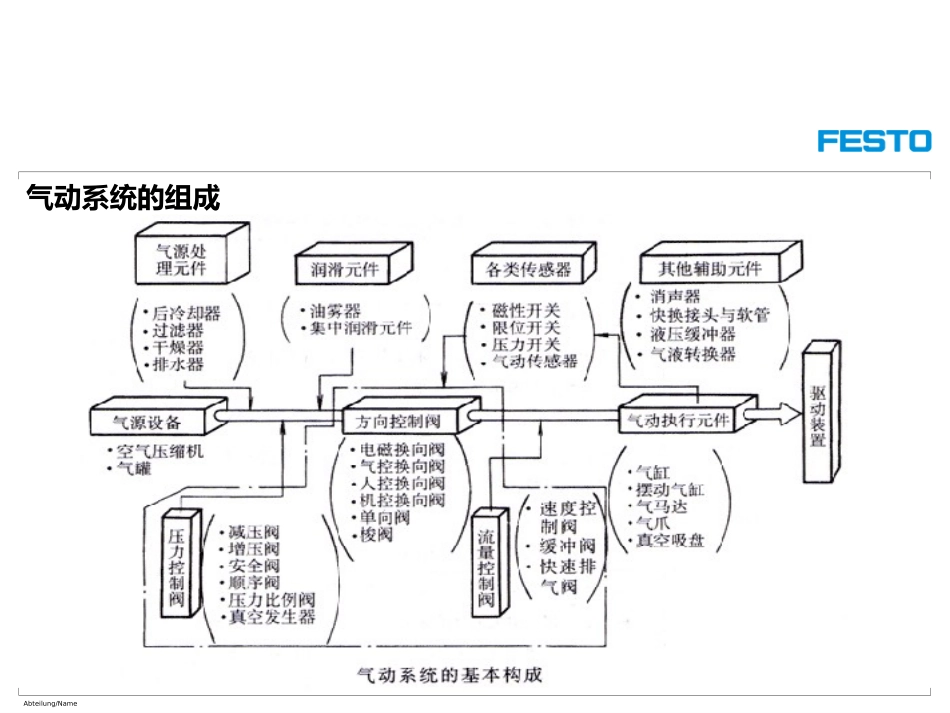

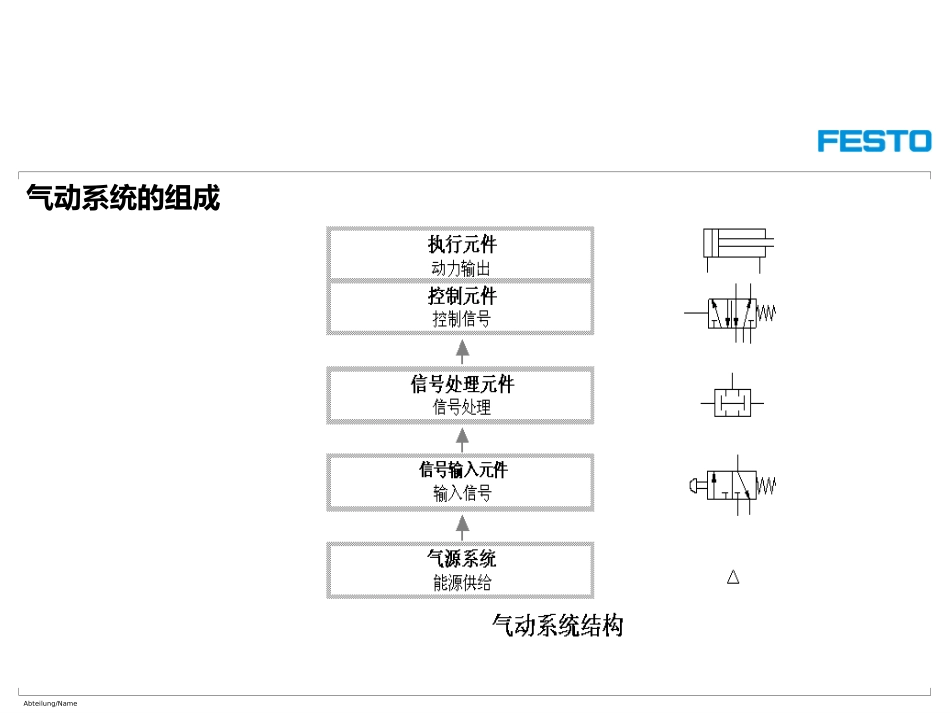

Abteilung/Name大家好大家好!!Abteilung/Name气动系统的组成Abteilung/Name气动系统的组成Abteilung/Name气动系统的组成信号控制元件信号输入元件执行元件方向控制元件气源系统Abteilung/Name气源系统气源处理部分Abteilung/Name不良空气质量对气动装置的影响对生产制造工艺的影响为什么我们需要做气源处理?FESTO气源处理的介绍Abteilung/Name纷繁复杂的大气环境...压缩空气包含了所有的环境影响因素…FESTO气源处理的介绍Abteilung/Name从空压机输出的压缩空气中就含有大量的水份/油份和粉尘等污染物,直接应用的话…FESTO气源处理的介绍Abteilung/Name空气质量–固态微粒固态微粒•研磨会产生密封损害(活塞,活塞杆)•带气动元件(如Mini阀)的小型结构堵塞结果:•可靠性降低•使用寿命减少•速度降低FESTO气源处理的介绍Abteilung/Name固态微粒影响固态微粒影响阀活塞问题:泄漏/故障原因:固态微粒污染破坏了密封FESTO气源处理的介绍Abteilung/Name空气质量–湿气水份湿气水份•管道金属生锈腐蚀•水结成冰,使小型结构堵塞•使润滑油变质及冲洗掉润滑脂结果:•可靠性降低•使用寿命缩短FESTO气源处理的介绍Abteilung/Name湿气水份影响阀:CPE-24-M1H-3GL-3/8问题:使用4周后产生故障原因:湿度过高湿气水份影响FESTO气源处理的介绍Abteilung/Name空气质量–油份油份•压缩机油会改变材料特性,损坏密封,它会引起气动元件故障、使用寿命减少•油会堵塞带气动元件的小型结构•冲走润滑脂结果:•可靠性降低•使用寿命减少FESTO气源处理的介绍Abteilung/NameFESTO气源处理的介绍油份的影响Abteilung/Name•早期磨损•沉淀物由微粒引起•腐蚀•速度变低由湿气引起•洗去固有润滑•粘附微粒由油引起固态微粒湿气水份油份对气动装置的影响:FESTO气源处理的介绍能源损耗,频繁保养,停工,增加成本Abteilung/NameFESTO气源处理的介绍对生产制造工艺的影响:Abteilung/Name气源处理单元—Festo两大系列气源处理D系列1.结构坚固,功能多样;2.4种规格MICRO,MINI,MIDI,MAXI3.10种连接尺寸4.2种压力范围:7和12barMS系列1.结构坚固,功能强大2.4种规格MS4,MS6,MS9,MS123.模块化,优化设计4.可集成多种传感器5.可集成安全功能FESTO气源处理的介绍Abteilung/Name气源处理单元—Festo两大系列气源处理D系列(+DBcomponents)•流量范围[l/min]:120–12500(LR)•气接口:M5,M7,1/8,¼,3/8,½,¾,1“•压力设定范围[bar]:..7,..12•过虑精度:40µm,5µm,1µm,0.01µm•产品种类:气源处理单元FRC,气源处理组合过虑减压阀过滤器,精细,超精细及活性炭过滤器减压阀,减压阀组合油雾器开关阀,手控,电控,气控及软启动阀干燥器分支模块,可集成压力开关其他元件MS系列(+MP-UPcomponents)•流量范围[l/min]:1000-22000(LR).•气接口s:1/8,¼,3/8,½,¾,1“,1¼,1½,2“.•压力设定范围[bar]:...4,..7,..12,...16.•过虑精度:40µm,5µm,1µm,0.01µm•产品种类:气源处理单元FRC,气源处理组合过虑减压阀,过滤器,精细,超精细及活性炭过滤器,减压阀,减压阀组合,电控,气控及精密减压阀油雾器开关阀:手控,电控,气控安全启动阀:MS6-SV干燥器分支模块,可集成压力,流量,污染指示等传感元件其他元件Abteilung/Name压力开关开关阀减压阀油雾器安全启动阀分气模块过滤器D系列气源处理单元开关阀Abteilung/Name开关阀减压阀过滤器分气模块过滤减压阀油雾器安全启动阀电调压压力传感器流量传感器MS系列气源处理单元Abteilung/NameAbteilung/Name背压大时信号控制元件基础原理减压阀LR注意溢流量!Abteilung/NameFESTO控制阀的介绍LR-3/4-D-7-O-I-MIDI压力控制阀选购更换时注意事项7:调压范围0~7Bar无:调压范围0~10BarO:不带压力表无:带压力表维修时调节手柄中的弹簧不可相互替换避免压力表的重复订购I:有回流功能无:无回流功能根据系统实际背压情况选用MICRO:MINI:MIDI:MAXI:尺寸不同不可混用Abteilung/NameFESTO控制阀的介绍MS4-LR-1/2-D7-VS-ASMS压力控制阀选型MS系列气源处理通过电子样本进行配置选配置型号购物篮配置选型(输入型号)保存统一配置型号MSBxMSx-LRMSx-LFR…..Abtei...
