环形变压器设计和绕制

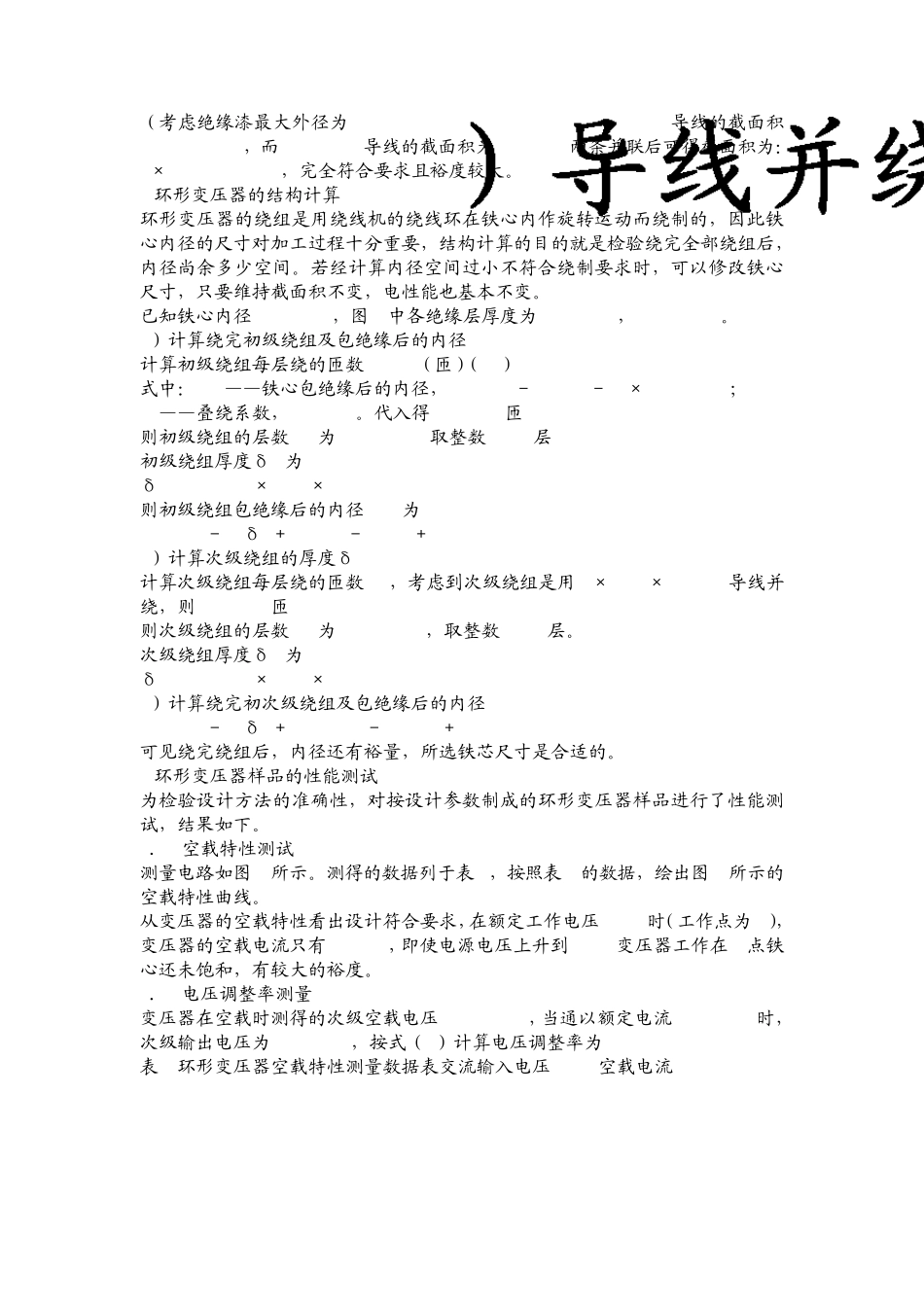

这个是我在其他坛子上和一些发烧友们探讨的帖子,很多评论直接合并一起了. 下面是我看到的一篇关于环型变压器比较权威的计算方法和公式,看完以后有些 糊 涂 ,按 照 下 面 的 计 算 方 法 ,铁 心 截 面 积20平 方CM的牛 20/0.75=26.6 26.6X26.6=707.56VA, 按照磁通密度 1.4T来计算,220VA,初级绕组 V每匝= B——磁通密度（T）,B=1.4T。代入得 N10==2.9匝/V，取 N10=3匝/V，则 N1=N10U1=3×220=660匝 我的计算方法,50/11平方厘米=4.54匝/V 4.54X220=998.8匝!相差 340匝! 难道我的计算方法太保守? RE:他里面有个 0.6-0.8的系数,好象是说 EI牛的效率=环牛的 0.6-0.8,所以,计算环牛功率按照 E牛的公式要除以这个系数,下来正好 202W,我也做过一些实验,我自己饶的铁心截面积 18平方 MM的环牛,接在专用仪器上,负载达到 600W牛也不叫,不振动,不发热,2小时以后才微微有一些温度,这个文章的观点好象牛的功率和多少高斯铁心还有是否整带的关系很大.我从声达弄回来的样品700W牛,要是按照我自己的计算方法,最多也就是 300-400W的样子,但是负载600多 W好象也没有什么问题. 现在厂家的计算方法大约是:优质牛是 0.7,每1MM平方 4A电流,理论是 2.5A. 通过设计一台50Hz石英灯用的电源变压器，其初级电压 U1=220V，次级电压U2=11.8V，次级电流I2=16.7A，电压调整率ΔU≤7％，来说明计算的方法和步骤。 1）计算变压器次级功率 P2 P2=I2U2=16.7×11.8=197VA(5) 2） 计 算 变 压 器 输入 功 率 P1（ 设变 压 器 效 率 η=0.95） 与输入 电流I1P1===207VA(6)I1===0.94A 3）计算铁心截面积 SS=K(cm2)(7) 式中：K——系数与变压器功率有关，K=0.6～0.8，取 K=0.75； PO——变压器平均功率，Po===202VA。则 S=0.75=10.66cm2，取 S=11cm2。 根据现有铁心规格选用铁芯尺寸为：高H=40mm，内径Dno=55mm，外径Dwo=110mm。核算所选用的铁心的截面积 S=H=×40×10－2=11cm2 4）计算初级绕组每伏匝数 N10与匝数 N1N10=（匝/V）（8） 式中：f——电源频率（Hz），f=50Hz； B——磁通密度（T）,B=1.4T。代入得 N10==2.9匝/V，取 N10=3匝/V，则 N1=N10U1=3×220=660匝。 5）计算次级绕组每伏匝数 N20与匝数 N2N20=（匝/V）（9）代入得 N20==3.23匝/V，则 N2=N20·U2=3.23×11.8=38.1匝，取 N2=38匝。 6）选择导线线径 图 7环形变压器截面图 绕组导线线径d按式(10)计算 d=1.13(mm)(10) 式...
