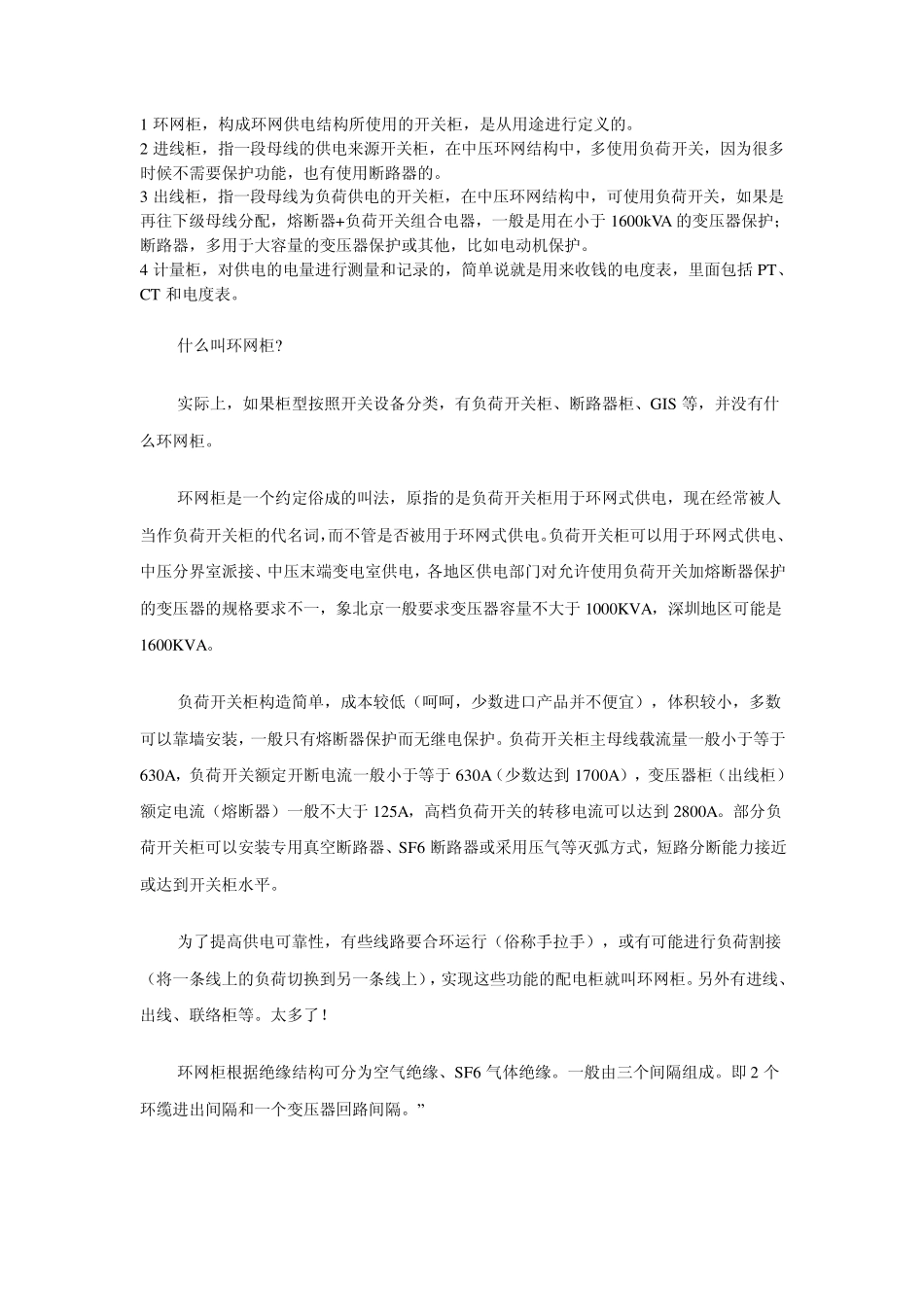

环网柜相关知识_第1页
1/6
环网柜相关知识_第2页
2/6

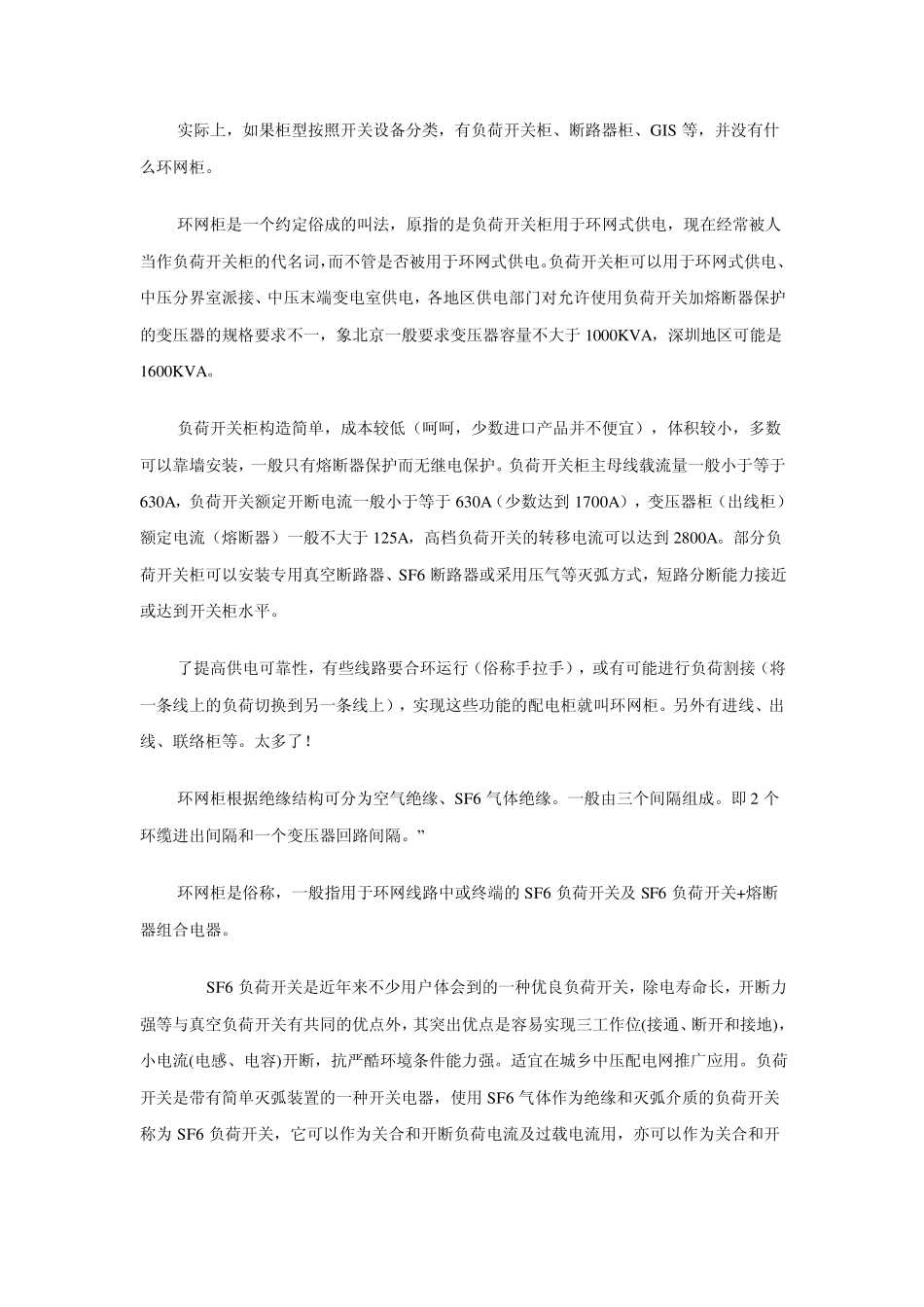

环网柜相关知识_第3页
3/6
1 环网柜,构成环网供电结构所使用的开关柜,是从用途进行定义的。 2 进线柜,指一段母线的供电来源开关柜,在中压环网结构中,多使用负荷开关,因为很多时候不需要保护功能,也有使用断路器的。 3 出线柜,指一段母线为负荷供电的开关柜,在中压环网结构中,可使用负荷开关,如果是再往下级母线分配,熔断器+负荷开关组合电器,一般是用在小于1600kVA 的变压器保护;断路器,多用于大容量的变压器保护或其他,比如电动机保护。 4 计量柜,对供电的电量进行测量和记录的,简单说就是用来收钱的电度表,里面包括PT、CT 和电度表。 什么叫环网柜? 实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS 等,并没有什么环网柜。 环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电。负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA。 负荷开关柜构造简单,成本较低(呵呵,少数进口产品并不便宜),体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护。负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到 1700A),变压器柜(出线柜)额定电流(熔断器)一般不大于125A,高档负荷开关的转移电流可以达到 2800A。部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平。 为了提高供电可靠性,有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上),实现这些功能的配电柜就叫环网柜。另外有进线、出线、联络柜等。太多了! 环网柜根据绝缘结构可分为空气绝缘、SF6 气体绝缘。一般由三个间隔组成。即 2 个环缆进出间隔和一个变压器回路间隔。” 环网柜是俗称,一般指用于环网线路中或终端的SF6 负荷开关及SF6 负荷开关+熔断器组合电器。 SF6 负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同的优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强。适宜在城乡中压配电网推广应用。负荷开关是带有简单灭弧装置的一种开关...
