现代交换原理实验教程2013版

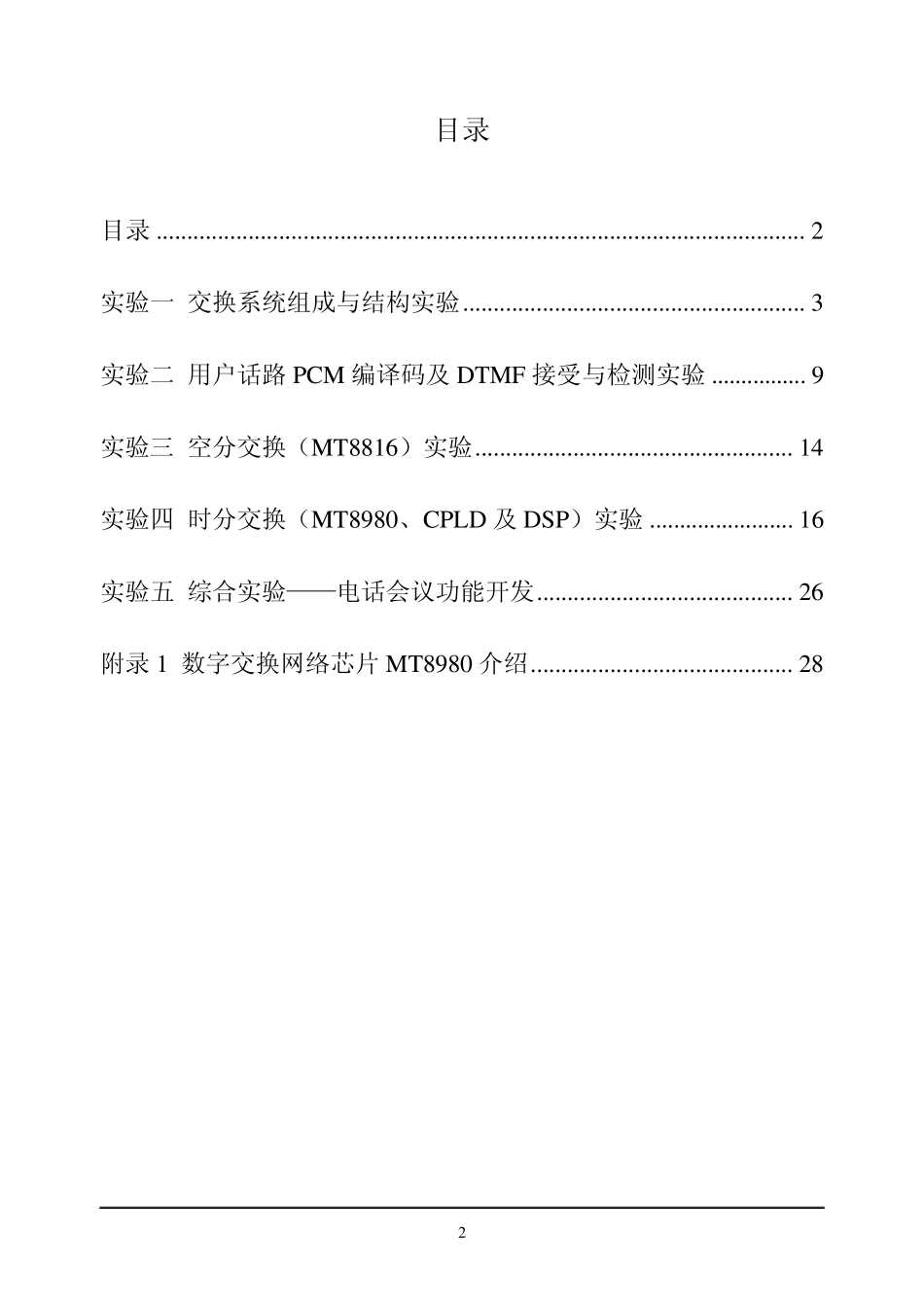

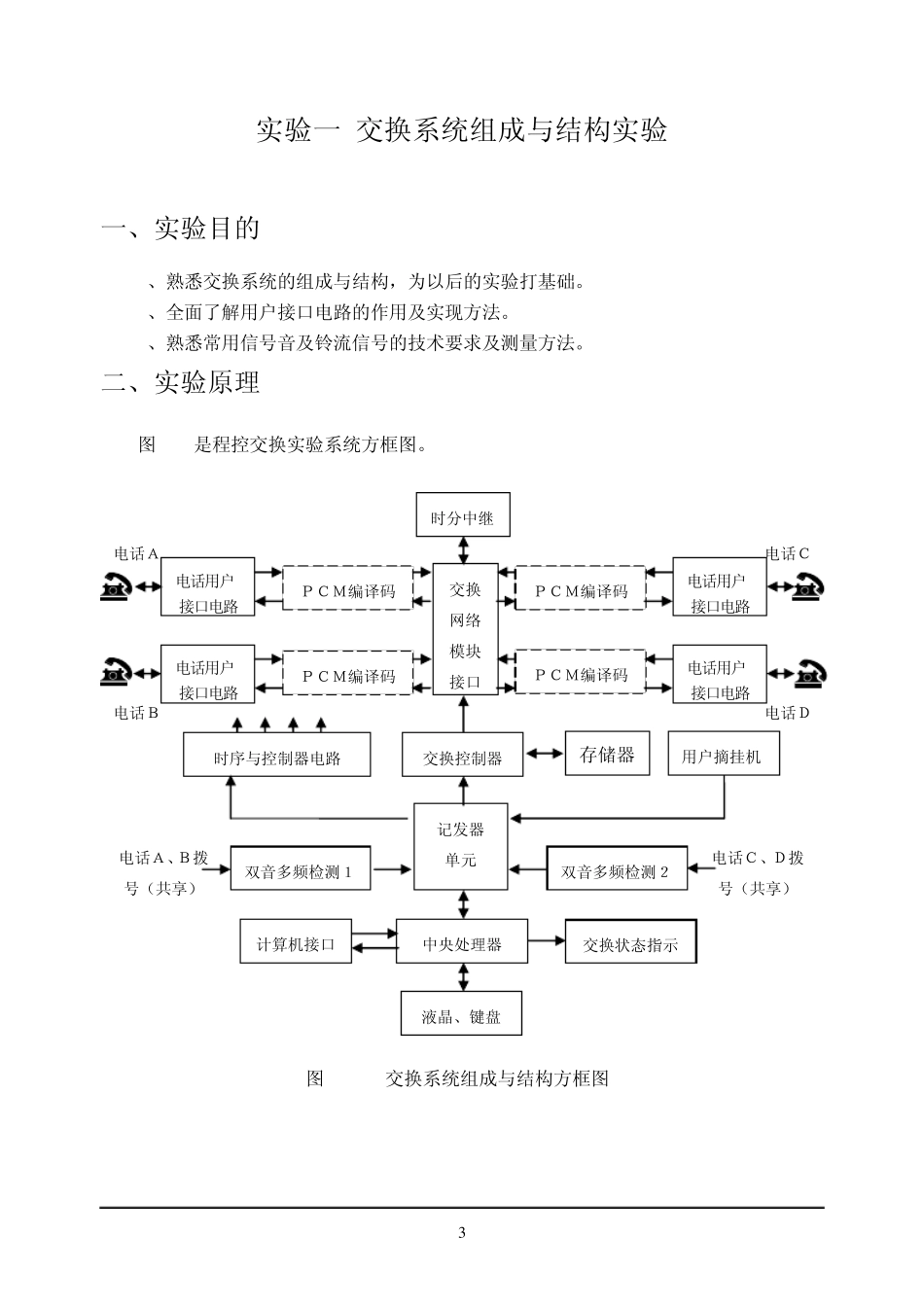

1 宁波大学信息科学与工程学院 [现代交换原理实验教程] User 2013/11/18 2 目录 目录 .......................................................................................................... 2 实验一 交换系统组成与结构实验 ........................................................ 3 实验二 用户话路PCM 编译码及DTMF 接受与检测实验 ................ 9 实验三 空分交换（MT8816）实验 .................................................... 14 实验四 时分交换（MT8980、CPLD 及DSP）实验 ........................ 16 实验五 综合实验——电话会议功能开发 .......................................... 26 附录1 数字交换网络芯片 MT8980 介绍 ........................................... 28 3 实验一 交换系统组成与结构实验 一、实验目的 1、熟悉交换系统的组成与结构，为以后的实验打基础。 2、全面了解用户接口电路的作用及实现方法。 3、熟悉常用信号音及铃流信号的技术要求及测量方法。 二、实验原理 图 1-1是程控交换实验系统方框图。 图 1-1 交换系统组成与结构方框图 ＰＣＭ编译码 ＰＣＭ编译码 ＰＣＭ编译码 ＰＣＭ编译码 时分中继 交换 网络 模块 接口 电话用户 接口电路 电话用户 接口电路 电话用户 接口电路 电话用户 接口电路 电话Ａ 电话Ｂ 电话Ｃ 电话Ｄ 记发器 单元 交换控制器 中央处理器 液晶、键盘 双音多频检测１ 双音多频检测２ 计算机接口 存储器 电话Ａ、Ｂ拨号（共享） 电话Ｃ、Ｄ拨号（共享） 时序与控制器电路 用户摘挂机 交换状态指示 4 图1-2 人工模拟话务平台的电路组成方框图 程控交换系统由10个主要功能电路模块组成，各模块的组成及主要作用如下： 1．电话用户接口电路 提供了４路电话用户接口电路，其中电话D设计成可插拔的模块结构。用户接口电路使用的主芯片为PBL 38710，可实现馈电（B）、二/四线变换（H），摘挂机检测（S）和铃流驱动（R）等功能。另外，用户接口电路对发送信号可进行放大、衰减调节。四路电话的呼叫号码分别为48、49、68、69。 图1-3 模拟用户线接口功能框图 2．编译码和滤波器 C(Codec & Filters) 使用的主芯片为TP3057，主要实现单路语音的语音滤波、PCM编译码功能。 3．双音多频（DTMF）检测电路 使用的主芯片为MT8870，DTMF接收器先经高、低群带通滤器...
