现场总线技术简介

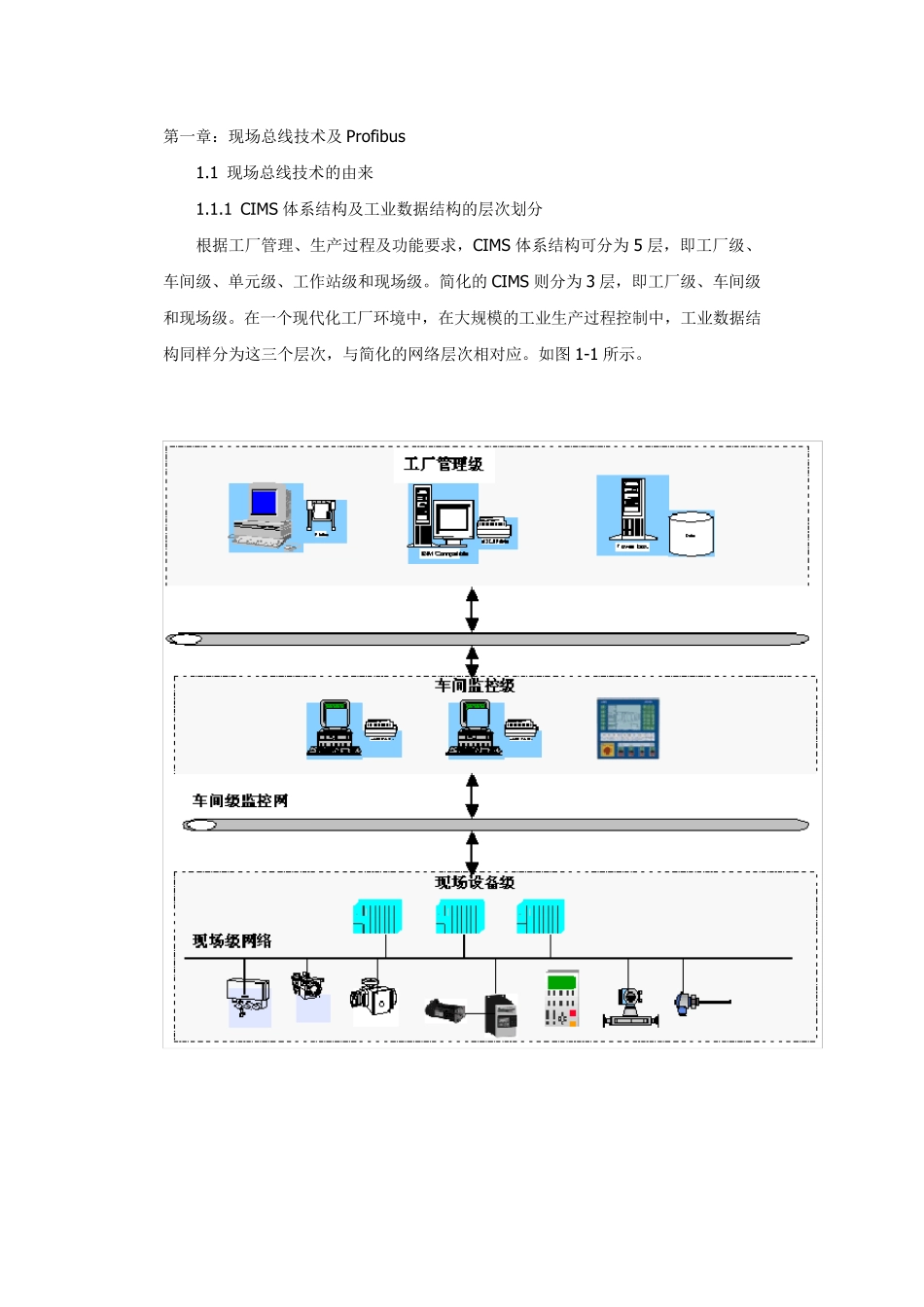

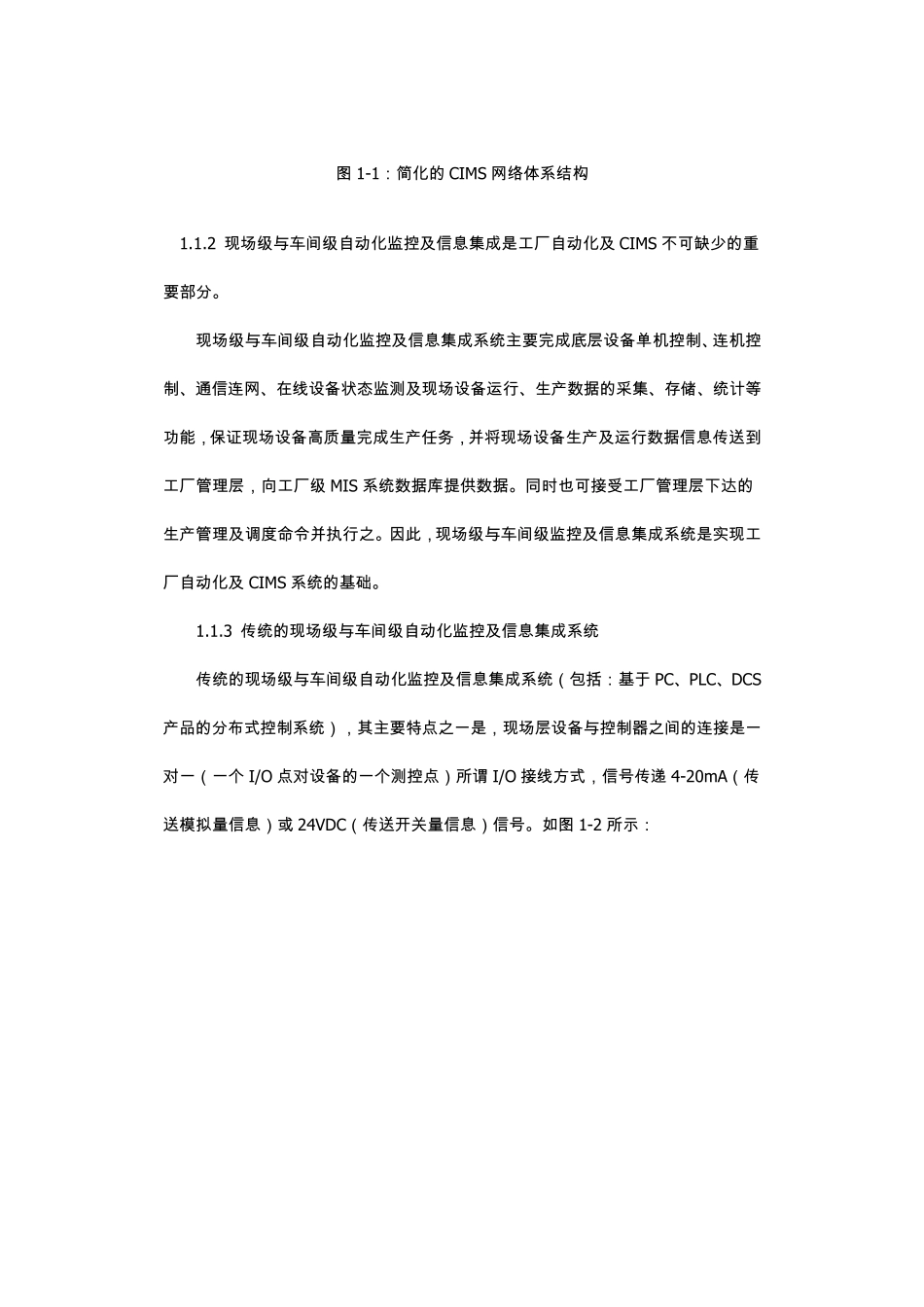

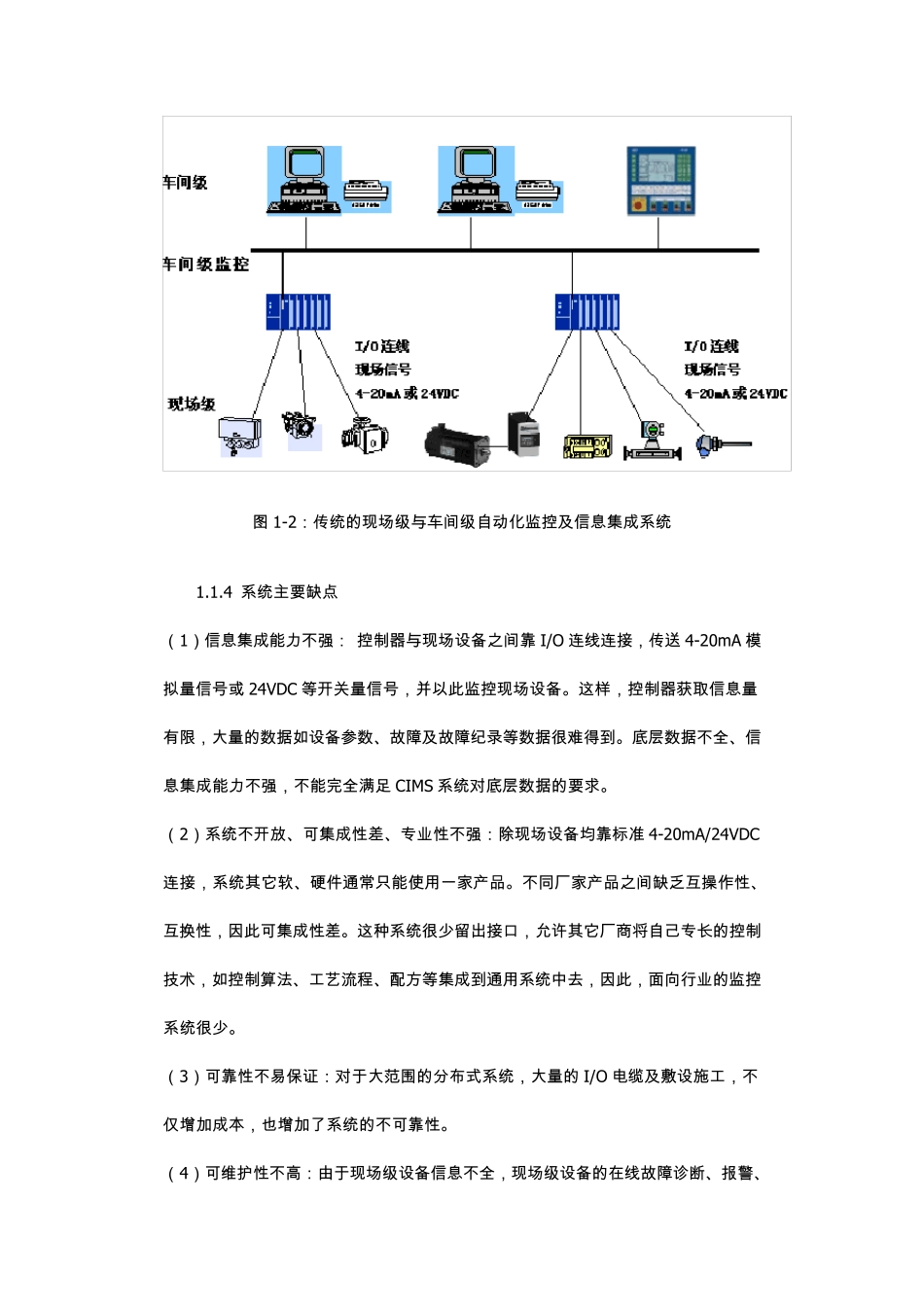

第一章：现场总线技术及Profibus 1.1 现场总线技术的由来 1.1.1 CIMS 体系结构及工业数据结构的层次划分 根据工厂管理、生产过程及功能要求，CIMS 体系结构可分为 5 层，即工厂级、车间级、单元级、工作站级和现场级。简化的CIMS 则分为 3 层，即工厂级、车间级和现场级。在一个现代化工厂环境中，在大规模的工业生产过程控制中，工业数据结构同样分为这三个层次，与简化的网络层次相对应。如图 1-1 所示。 图1-1： 简 化 的CIMS 网 络 体 系 结 构 1.1.2 现 场 级 与 车 间 级 自 动 化 监 控 及 信 息 集 成 是 工 厂 自 动 化 及CIMS 不 可 缺 少 的 重要 部 分 。 现 场 级 与 车 间 级 自 动 化 监 控 及 信 息 集 成 系 统 主 要 完 成 底 层 设 备 单 机 控 制 、 连 机 控制 、 通 信 连 网 、 在 线 设 备 状 态 监 测 及 现 场 设 备 运 行 、 生 产 数 据 的 采 集 、 存 储 、 统 计 等功 能 ， 保 证 现 场 设 备 高 质 量 完 成 生 产 任 务 ， 并 将 现 场 设 备 生 产 及 运 行 数 据 信 息 传 送 到工 厂 管 理 层 ， 向 工 厂 级MIS 系 统 数 据 库 提 供 数 据 。 同 时 也 可 接 受 工 厂 管 理 层 下 达 的生 产 管 理 及 调 度 命 令 并 执 行 之 。 因 此 ， 现 场 级 与 车 间 级 监 控 及 信 息 集 成 系 统 是 实 现 工厂 自 动 化 及CIMS 系 统 的 基 础 。 1.1.3 传 统 的 现 场 级 与 车 间 级 自 动 化 监 控 及 信 息 集 成 系 统 传 统 的 现 场 级 与 车 间 级 自 动 化 监 控 及 信 息 集 成 系 统 （ 包 括 ： 基 于PC、 PLC、 DCS产 品 的 分 布 式 控 制 系 统 ） ， 其 主 要 特 点 之 一 是 ， 现 场 层 设 备 与 控 制 器 之 间 的 连 接 是 一对 一 （ 一 个I/O 点 对 设 备 的 一 个 测 控 点 ） 所 谓I/O 接 线 方 式 ， 信 号 传 递4-20m A（ 传送 模 拟 量 信 息 ） 或 24VDC（ 传 送 开关量 信 息 ） 信 号 。 如图1-2 所 示： 图1-2： 传 统 的 现 场 级 与 车 间 级 自 动...
