现场调试指导性文件(iAStarS3电梯专用变频器)

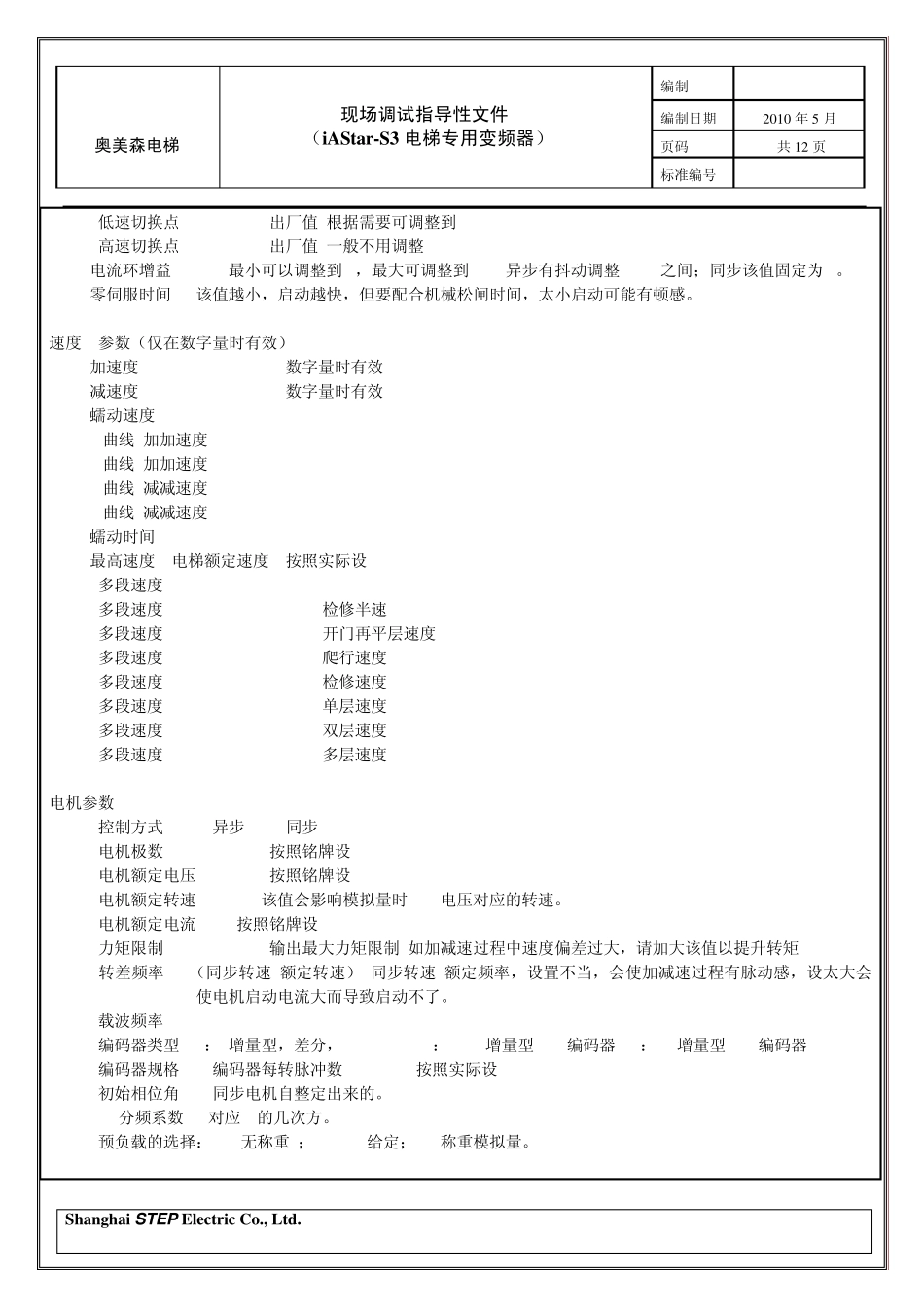

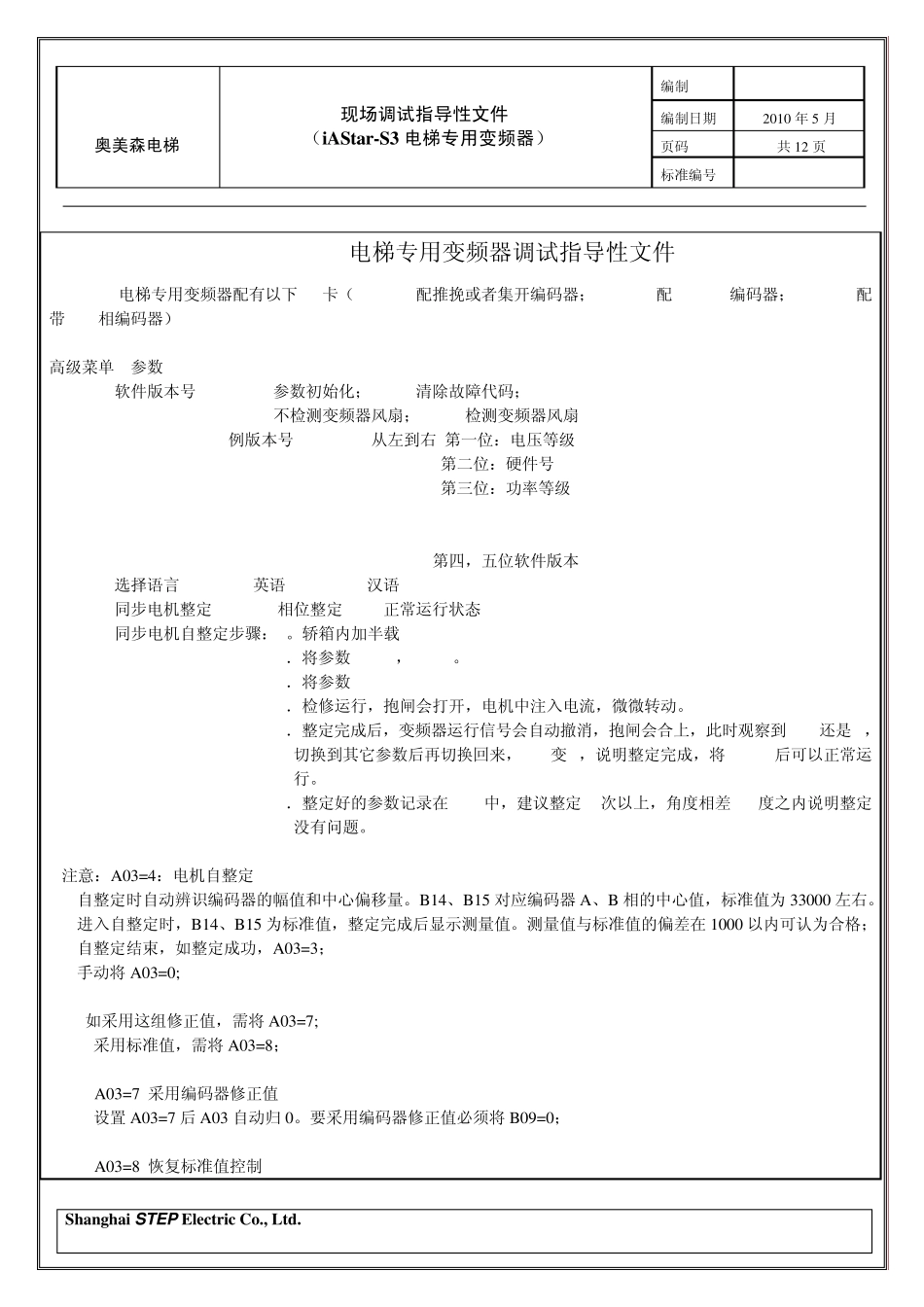

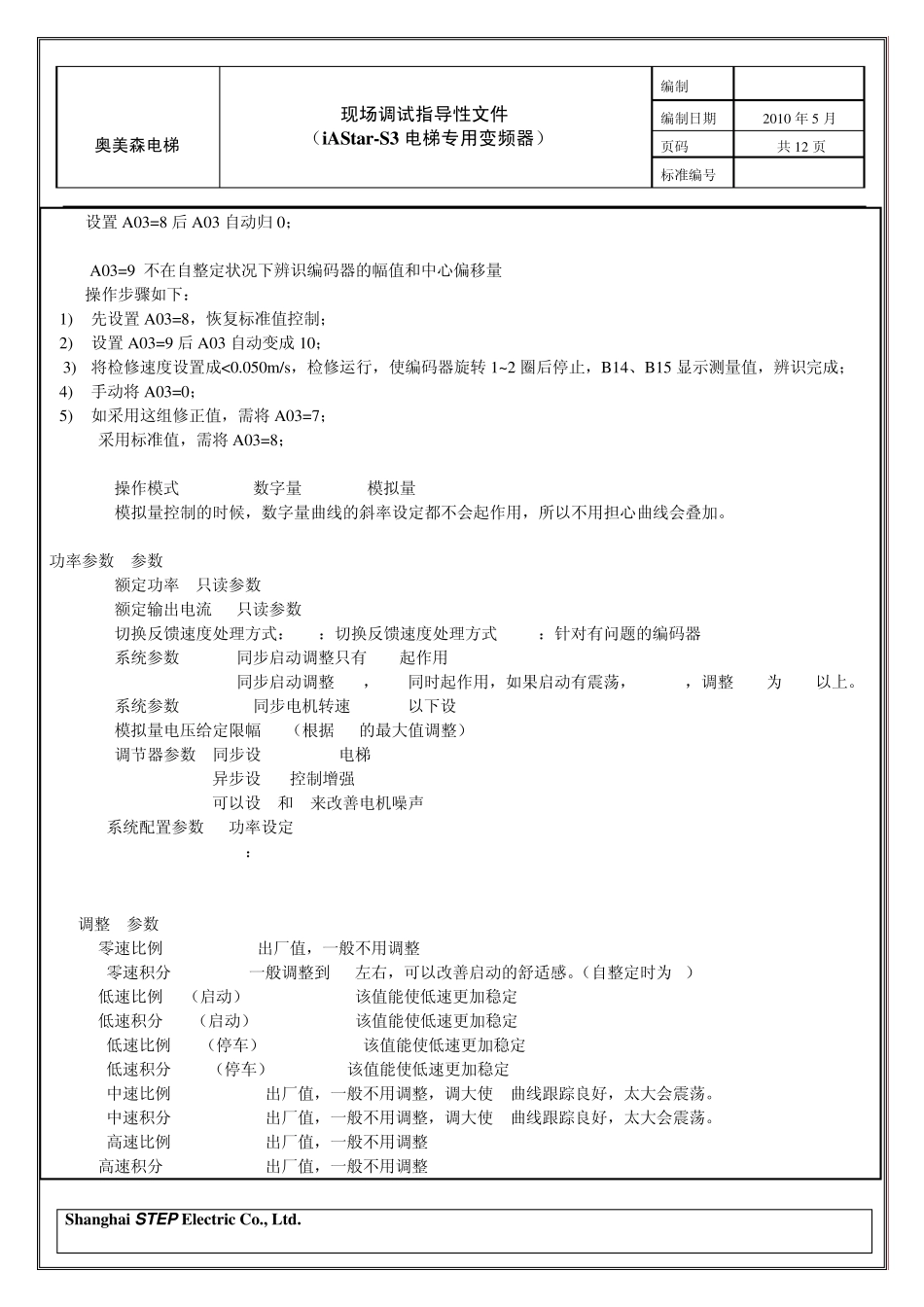

现场调试指导性文件 （iAStar-S3 电梯专用变频器） 编制 编制日期 2010 年 5 月 页码 共 12 页 标准编号 Shanghai STEP Electric Co., Ltd. 奥美森电梯 iAStar-S3电梯专用变频器调试指导性文件 iAStar电梯专用变频器配有以下 PG卡（AS.T002配推挽或者集开编码器；AS.T007配 SINCOS编码器；AS.T010配带 UVW相编码器） 高级菜单 A参数 A01 软件版本号 99.99参数初始化；99.98清除故障代码； 88.88不检测变频器风扇；88.89检测变频器风扇 例版本号 445.01 从左到右 第一位：电压等级 4=400V 2=200V 第二位：硬件号 第三位：功率等级 0=2.2 1=3.7 2=5.5 3=7.5 4=11 5=15 6=18.5 7=22 8=30 9=37 第四，五位软件版本 A02 选择语言 0 英语 1 汉语 A03 同步电机整定 4 相位整定 0 正常运行状态 同步电机自整定步骤：1。轿箱内加半载 2．将参数 C02=0，C13=1。 3．将参数 A03=4 4．检修运行，抱闸会打开，电机中注入电流，微微转动。 5．整定完成后，变频器运行信号会自动撤消，抱闸会合上，此时观察到 A03还是4，切换到其它参数后再切换回来，A03变 3，说明整定完成，将 A03=0后可以正常运行。 6．整定好的参数记录在E11中，建议整定 5次以上，角度相差10度之内说明整定没有问题。 注意：A03=4：电机自整定 自整定时自动辨识编码器的幅值和中心偏移量。B14、B15 对应编码器 A、B 相的中心值，标准值为 33000 左右。 进入自整定时，B14、B15 为标准值，整定完成后显示测量值。测量值与标准值的偏差在1000 以内可认为合格； 自整定结束，如整定成功，A03=3； 手动将 A03=0; 如采用这组修正值，需将 A03=7; 采用标准值，需将 A03=8； A03=7 采用编码器修正值 设置 A03=7 后 A03 自动归 0。要采用编码器修正值必须将 B09=0； A03=8 恢复标准值控制 现场调试指导性文件 （iAStar-S3 电梯专用变频器） 编制 编制日期 2010 年5 月 页码 共12 页 标准编号 Shanghai STEP Electric Co., Ltd. 奥美森电梯 设置A03=8 后A03 自动归0； A03=9 不在自整定状况下辨识编码器的幅值和中心偏移量 操作步骤如下： 1) 先设置A03=8，恢复标准值控制； 2) 设置A03=9 后A03 自动变成10； 3) 将检修速度设置成<0.050m/s，检修运行，使编码器旋转1~2 圈后停止，B14、B15 显示测量值，辨识完成； 4) 手动将A03=0； 5) 如采用这组修正值...
