现浇双向板楼盖设计VIP专享

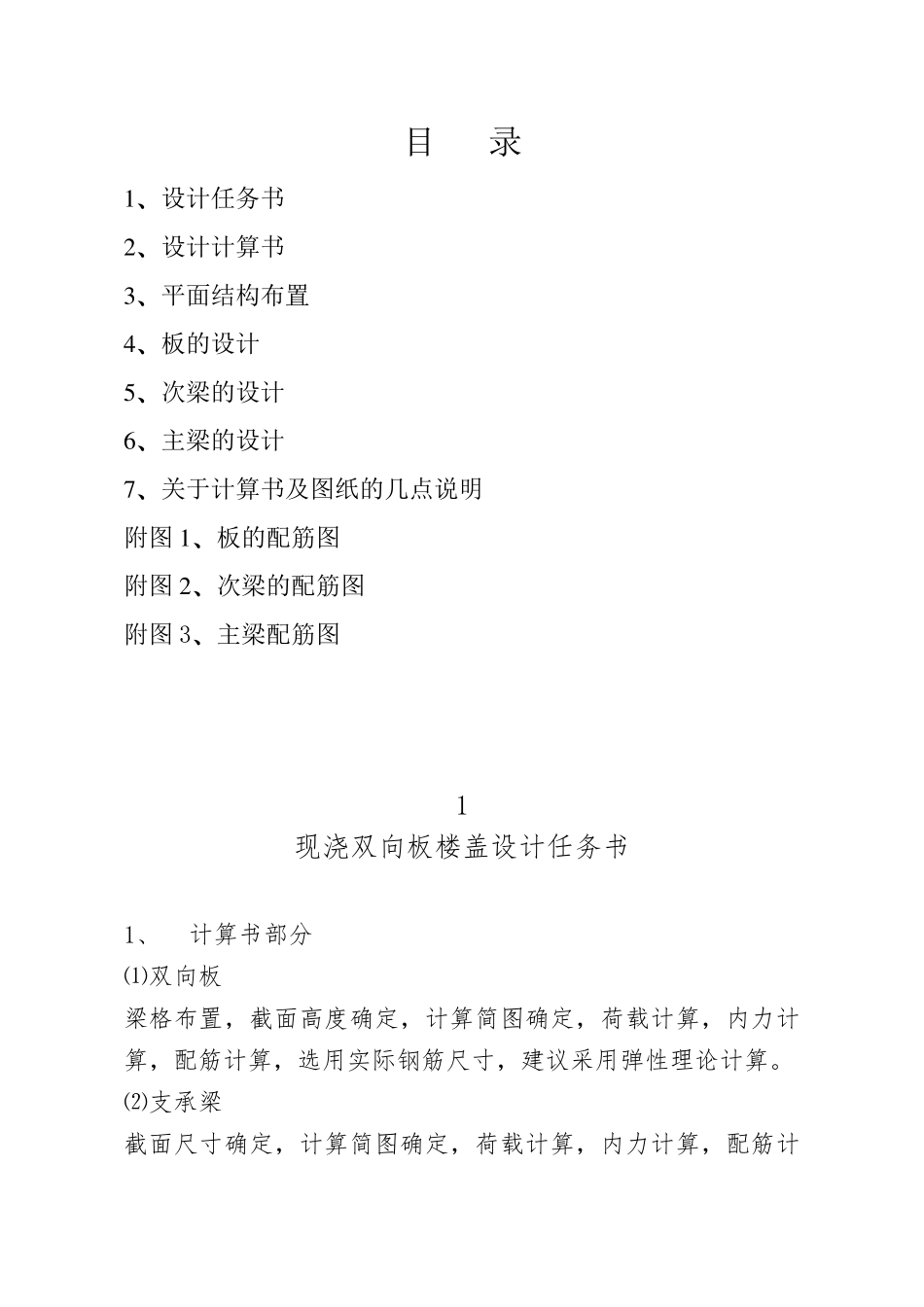

目 录 1 、设计任务书 2 、设计计算书 3 、平面结构布置 4 、板的设计 5 、次梁的设计 6 、主梁的设计 7 、关于计算书及图纸的几点说明 附图 1 、板的配筋图 附图 2 、次梁的配筋图 附图 3、主梁配筋图 1 现浇双向板楼盖设计任务书 1、 计算书部分 ⑴双向板 梁格布置，截面高度确定，计算简图确定，荷载计算，内力计算，配筋计算，选用实际钢筋尺寸，建议采用弹性理论计算。 ⑵支承梁 截面尺寸确定，计算简图确定，荷载计算，内力计算，配筋计 算（纵向腕力钢筋和箍筋计算），钢筋布置（可采用典型钢筋布置）。 2、 图纸部分（2＃图纸） ⑴整个楼盖范围内的平面图（按比例绘制，要求有轴线，两道尺寸，构件的编号，材料图例线，板、梁的剖面图）。 ⑵板结构配筋平面图（按比例绘制，要求有钢筋的尺寸、位置以及分布筋的截面尺寸、位置等，可选1/2 平面或者1/4） ⑶双向支承梁的结构立面图、断面图。 3、 基本设计资料 ⑴结构平面尺寸为18m×24m（轴线间的尺寸）。 ⑵房屋性质与楼面使用荷载 房屋为一多层工业厂房，楼面使用活荷载为6.0kn/㎡。 ⑶材料选用 建议选用C25 混凝土，板中全部钢筋、梁的箍筋 建议选用HPB235，其他选用HRB400 或HRB335。 ⑷楼盖构造 2 楼面面层用20mm 厚的水泥砂浆找平，梁板底混合砂浆抹灰 15mm厚，喷大白浆一道。 ⑸承重结构为外墙内柱，外墙厚 370mm，外墙轴线距离外边缘120mm，柱的截面尺寸为350mm×350mm，板搁置在墙上长度为120mm，次梁搁置在墙上的长度为250mm，主梁搁置在墙上的长度为370mm。 4、 资料汇总要求 计算书统一用16 开或A4 规格装订成册，要求字迹清楚、计算 结果准确、图文并茂。图纸用A2 绘制，可用CAD 绘图并打印在硫酸纸或绘图纸上；若采用手画，则要求描图。图纸要求表现全面、正确，图面布置合理、整洁、美观大方，有必要的编号和说明。 设计评分方法与标准 1、 评分方法 ⑴课程设计完成后，必须经指导老师检查，并由指导老师在学生的计算和设计图纸上签字。 ⑵组织教研室教师对每个学生就设计成果进行口试，即课程设计答辩。 ⑶主考教师可以围绕课程设计涉及和斟酌理论、设计方法、构造措施、图面布置、绘图深度以及表达方法等方面进行考核，根据学生的理解程度和掌握的深度、作业的正确程度给予评分。 ⑷评分可以按5 级评分制，即优、良、中、及格和不及格。 3 2 评分标准 ⑴优秀 完成设计任务书规定的全部内容...
