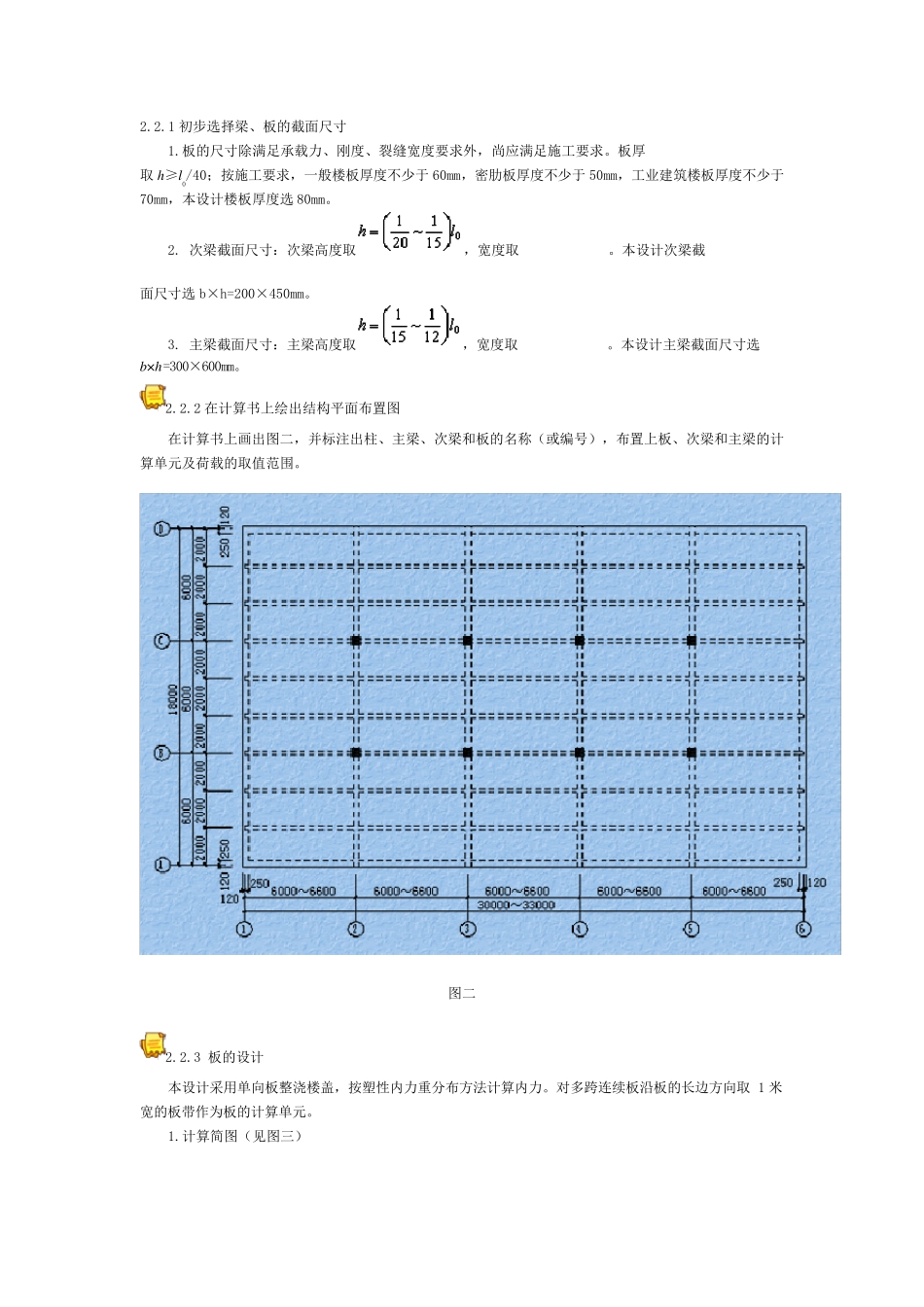

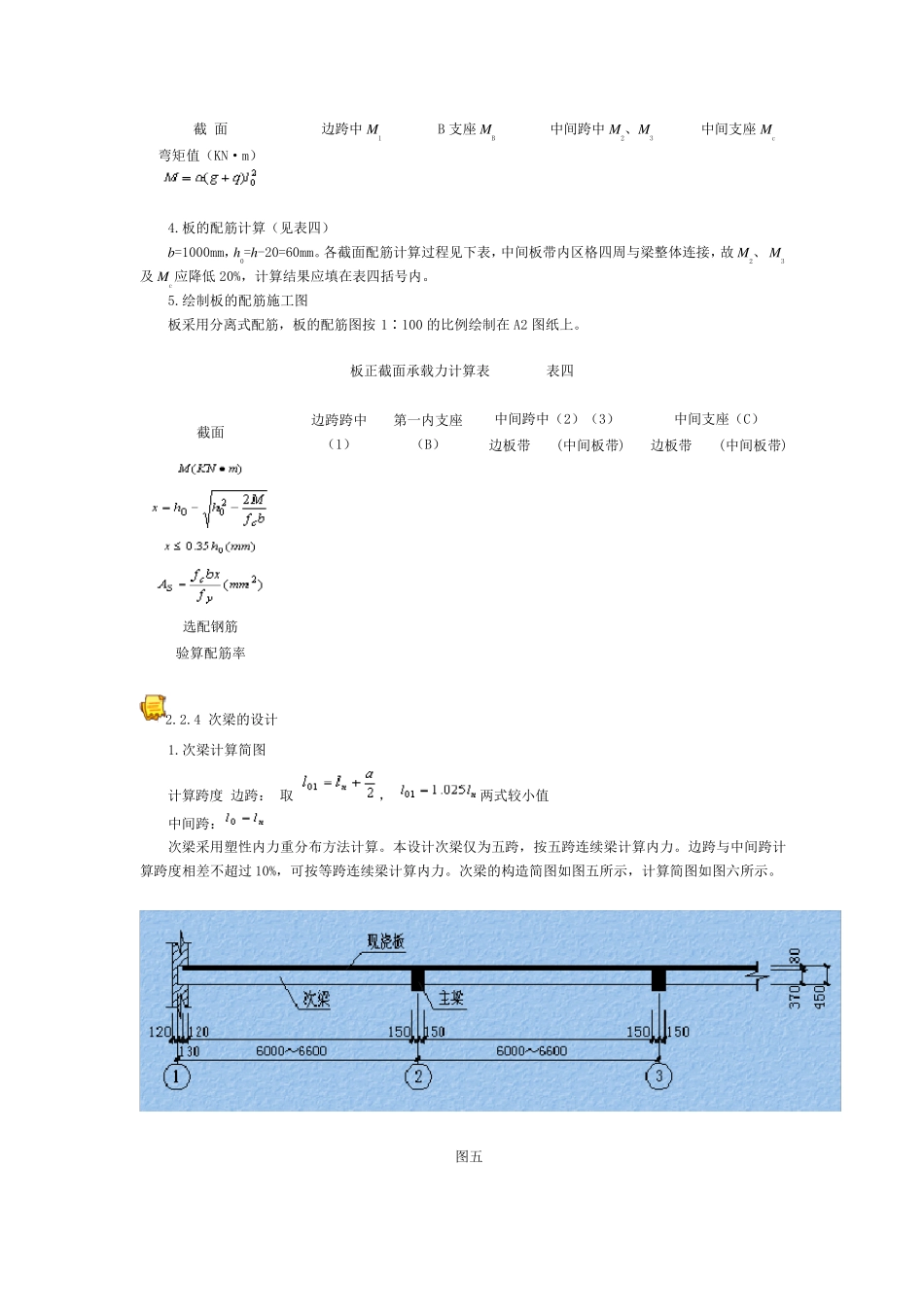

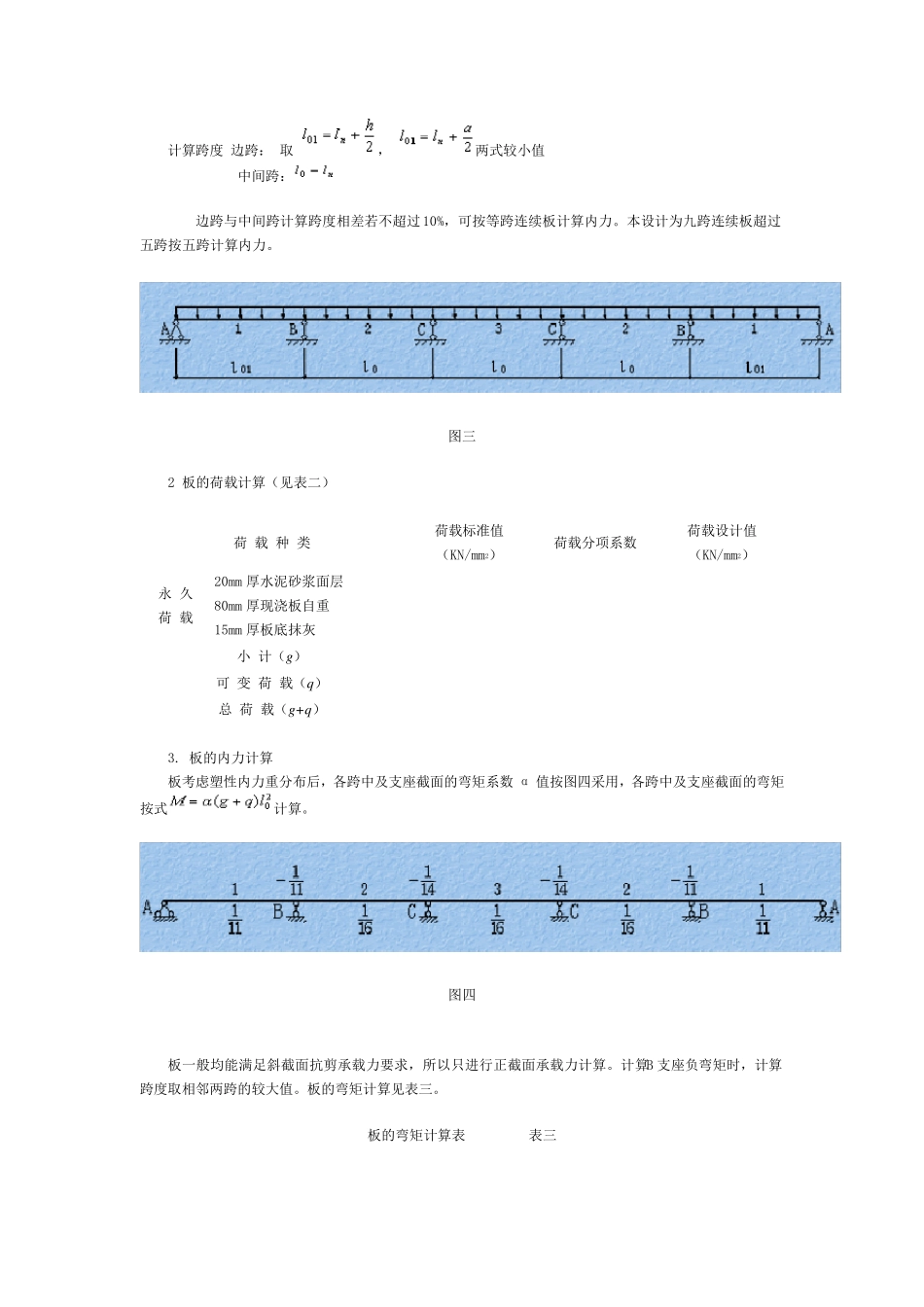

2.2.1 初步选择梁、板的截面尺寸 1.板的尺寸除满足承载力、刚度、裂缝宽度要求外，尚应满足施工要求。板厚 取h≥l0/40；按施工要求，一般楼板厚度不少于60mm，密肋板厚度不少于50mm，工业建筑楼板厚度不少于70mm，本设计楼板厚度选80mm。 2. 次梁截面尺寸：次梁高度取，宽度取。本设计次梁截 面尺寸选b×h=200×450mm。 3. 主梁截面尺寸：主梁高度取，宽度取。本设计主梁截面尺寸选 b× h=300×600mm。 2.2.2 在计算书上绘出结构平面布置图 在计算书上画出图二，并标注出柱、主梁、次梁和板的名称（或编号），布置上板、次梁和主梁的计算单元及荷载的取值范围。 图二 2.2.3 板的设计 本设计采用单向板整浇楼盖，按塑性内力重分布方法计算内力。对多跨连续板沿板的长边方向取1 米宽的板带作为板的计算单元。 1.计算简图（见图三） 计算跨度 边跨： 取 ， 两式较小值 中间跨： 边跨与中间跨计算跨度相差若不超过10%，可按等跨连续板计算内力。本设计为九跨连续板超过五跨按五跨计算内力。 图三 2 板的荷载计算（见表二） 荷 载 种 类 荷载标准值 （KN/mm2） 荷载分项系数 荷载设计值 （KN/mm2） 永 久 荷 载 20mm 厚水泥砂浆面层 80mm 厚现浇板自重 15mm 厚板底抹灰 小 计（g） 可 变 荷 载（q） 总 荷 载（g+q） 3. 板的内力计算 板考虑塑性内力重分布后，各跨中及支座截面的弯矩系数α 值按图四采用，各跨中及支座截面的弯矩按式计算。 图四 板一般均能满足斜截面抗剪承载力要求，所以只进行正截面承载力计算。计算B 支座负弯矩时，计算跨度取相邻两跨的较大值。板的弯矩计算见表三。 板的弯矩计算表 表三 截 面 边跨中M1 B 支座MB 中间跨中M2、M3 中间支座Mc 弯矩值（KN·m） 4.板的配筋计算（见表四） b=1000mm，h0=h-20=60mm。各截面配筋计算过程见下表，中间板带内区格四周与梁整体连接，故 M2、 M3及 Mc应降低 20%，计算结果应填在表四括号内。 5.绘制板的配筋施工图 板采用分离式配筋，板的配筋图按 1∶100 的比例绘制在 A2 图纸上。 板正截面承载力计算表 表四 截面 边跨跨中 （1） 第一内支座 （B） 中间跨中（2）（3） 中间支座（C） 边板带 (中间板带) 边板带 (中间板带) 选配钢筋 验算配筋率 2.2.4 次梁的设计 1.次梁计算简图 计算跨度 边跨： 取 ， 两式较小值 中间跨： 次梁采用塑性内力重分布方法计算。本设计次梁...
