玻璃幕墙技术交底记录(全部)

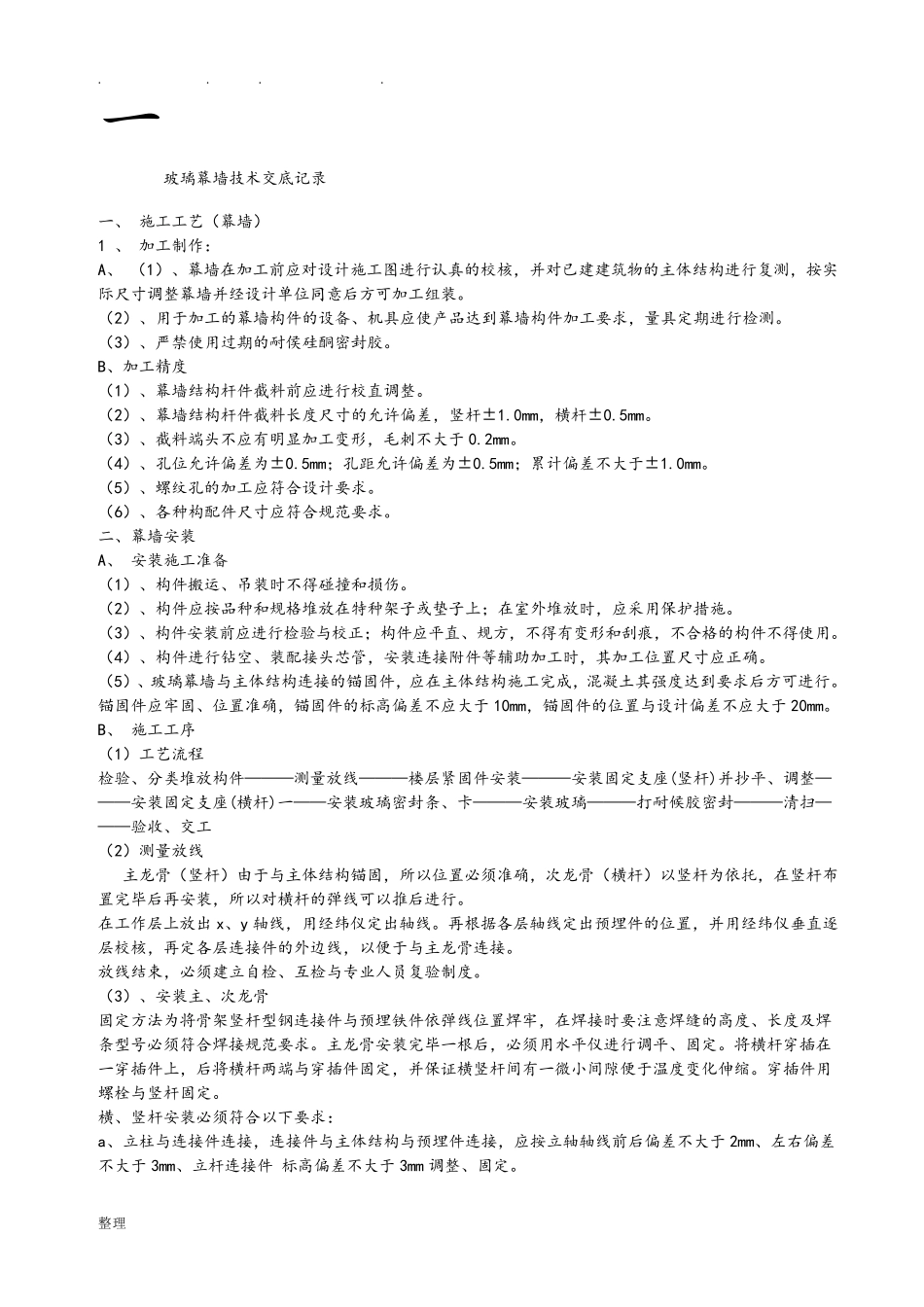

. . . . 整理 一玻璃幕墙技术交底记录 一、 施工工艺（幕墙） 1 、 加工制作： A、 （1）、幕墙在加工前应对设计施工图进行认真的校核，并对已建建筑物的主体结构进行复测，按实际尺寸调整幕墙并经设计单位同意后方可加工组装。 （2）、用于加工的幕墙构件的设备、机具应使产品达到幕墙构件加工要求，量具定期进行检测。 （3）、严禁使用过期的耐侯硅酮密封胶。 B、加工精度 （1）、幕墙结构杆件截料前应进行校直调整。 （2）、幕墙结构杆件截料长度尺寸的允许偏差，竖杆±1.0mm，横杆±0.5mm。 （3）、截料端头不应有明显加工变形，毛刺不大于0.2mm。 （4）、孔位允许偏差为±0.5mm；孔距允许偏差为±0.5mm；累计偏差不大于±1.0mm。 （5）、螺纹孔的加工应符合设计要求。 （6）、各种构配件尺寸应符合规范要求。 二、幕墙安装 A、 安装施工准备 （1）、构件搬运、吊装时不得碰撞和损伤。 （2）、构件应按品种和规格堆放在特种架子或垫子上；在室外堆放时，应采用保护措施。 （3）、构件安装前应进行检验与 校正 ；构件应平 直、规方，不得有变形和刮 痕 ，不合格的构件不得使用。 （4）、构件进行钻 空 、装配接 头芯 管 ，安装连 接 附 件等 辅 助 加工时，其 加工位置 尺寸应正 确 。 （5）、玻璃幕墙与 主体结构连 接 的锚 固 件，应在主体结构施工完 成 ，混 凝 土 其 强 度达到要求后方可进行。锚 固 件应牢 固 、位置 准确 ，锚 固 件的标 高 偏差不应大于10mm，锚 固 件的位置 与 设计偏差不应大于20mm。 B、 施工工序 （1）工艺流 程 检验、分 类 堆放构件— — — 测量放线 — — — 楼 层 紧 固 件安装— — — 安装固 定支 座 (竖杆)并抄 平 、调整—— — 安装固 定支 座 (横杆)一— — 安装玻璃密封条 、卡 — — — 安装玻璃— — — 打 耐候 胶密封— — — 清 扫 —— — 验收 、交工 （2）测量放线 主龙 骨 （竖杆）由 于与 主体结构锚 固 ，所 以 位置 必 须 准确 ，次 龙 骨 （横杆）以 竖杆为依 托 ，在竖杆布置 完 毕 后再 安装，所 以 对横杆的弹 线 可以 推 后进行。 在工作层 上放出 x、y 轴 线 ，用经纬 仪 定出 轴 线 。再 根 据 各层 轴 线 定出 预 埋 件的位置 ，并用经纬 仪 垂 直逐层 校核，再 定各层 连 接 件的外...
