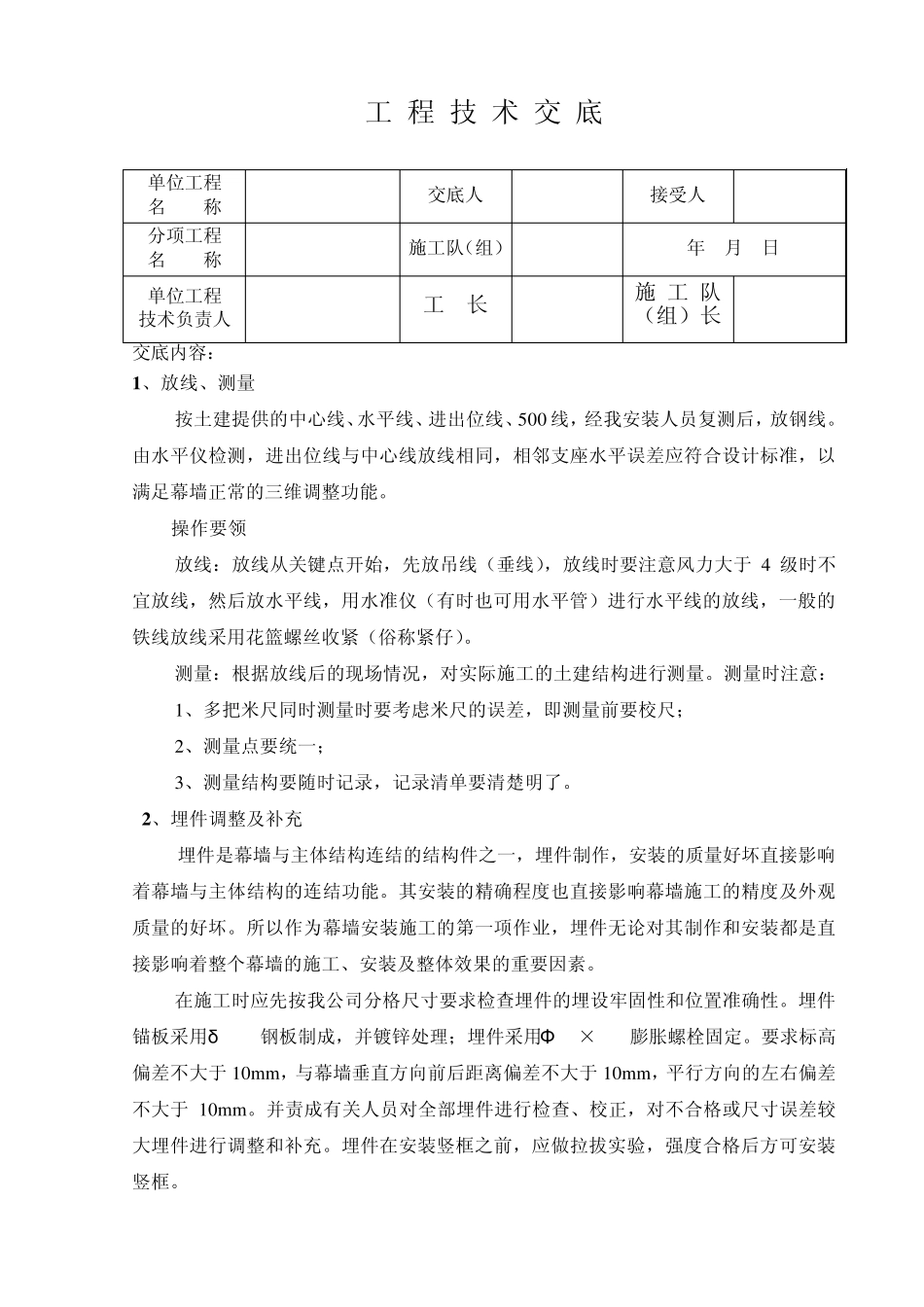

工 程 技 术 交 底 单位工程 名 称 交底人 接受人 分项工程 名 称 施工队（组） 年 月 日 单位工程 技术负责人 工 长 施 工 队 （组）长 交底内容： 1 、放线、测量 按土建提供的中心线、水平线、进出位线、500 线，经我安装人员复测后，放钢线。由水平仪检测，进出位线与中心线放线相同，相邻支座水平误差应符合设计标准，以满足幕墙正常的三维调整功能。 操作要领 放线：放线从关键点开始，先放吊线（垂线），放线时要注意风力大于 4 级时不宜放线，然后放水平线，用水准仪（有时也可用水平管）进行水平线的放线，一般的铁线放线采用花篮螺丝收紧（俗称紧仔）。 测量：根据放线后的现场情况，对实际施工的土建结构进行测量。测量时注意： 1、多把米尺同时测量时要考虑米尺的误差，即测量前要校尺； 2、测量点要统一； 3、测量结构要随时记录，记录清单要清楚明了。 2 、埋件调整及补充 埋件是幕墙与主体结构连结的结构件之一，埋件制作，安装的质量好坏直接影响着幕墙与主体结构的连结功能。其安装的精确程度也直接影响幕墙施工的精度及外观质量的好坏。所以作为幕墙安装施工的第一项作业，埋件无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。 在施工时应先按我公司分格尺寸要求检查埋件的埋设牢固性和位置准确性。埋件锚板采用δ 8mm钢板制成，并镀锌处理；埋件采用Φ 12×120膨胀螺栓固定。要求标高偏差不大于 10m m ，与幕墙垂直方向前后距离偏差不大于 10m m ，平行方向的左右偏差不大于 10m m 。并责成有关人员对全部埋件进行检查、校正，对不合格或尺寸误差较大埋件进行调整和补充。埋件在安装竖框之前，应做拉拔实验，强度合格后方可安装竖框。 3、支座安装 说明：安装前检查连接件是否符合要求，是否是合格品，电镀是否按标准进行，孔洞是否符合产品标准。 工艺流程：熟悉施工现场→寻准埋件或安装埋件对准竖框线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。 每层楼的支座点焊后由水平仪检测，相邻支座水平误差应符合设计标准，支座的焊接应防止焊接时的受热变形，其顺序为上、下、左、右，并需清除焊渣和检查焊缝及校核。支座的焊接工作必须在主梁安装和校正后才可进行。 4、竖框安装 竖框安装在全部幕墙安装过程中由于其工程量大，施工不便，精度要求高而占有极重要的地位。如果竖框安装完，则整个工程进度都较易控制...
