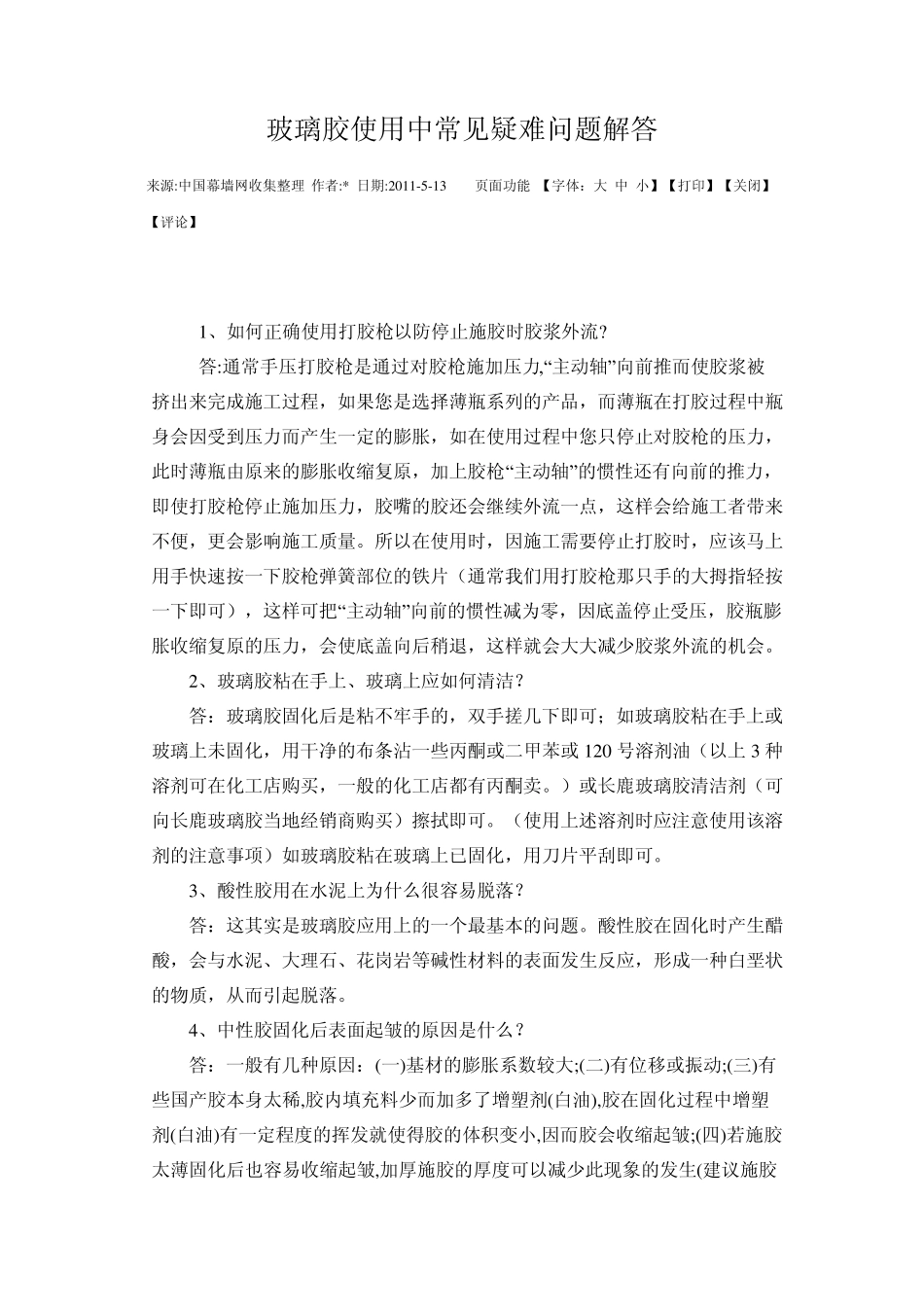

玻璃胶使用中常见疑难问题解答 来源:中国幕墙网收集整理 作者:* 日期:2011-5-13 页面功能 【字体：大 中 小】【打印】【关闭】【评论】 1、如何正确使用打胶枪以防停止施胶时胶浆外流? 答:通常手压打胶枪是通过对胶枪施加压力,“主动轴”向前推而使胶浆被挤出来完成施工过程，如果您是选择薄瓶系列的产品，而薄瓶在打胶过程中瓶身会因受到压力而产生一定的膨胀，如在使用过程中您只停止对胶枪的压力，此时薄瓶由原来的膨胀收缩复原，加上胶枪“主动轴”的惯性还有向前的推力，即使打胶枪停止施加压力，胶嘴的胶还会继续外流一点，这样会给施工者带来不便，更会影响施工质量。所以在使用时，因施工需要停止打胶时，应该马上用手快速按一下胶枪弹簧部位的铁片（通常我们用打胶枪那只手的大拇指轻按一下即可），这样可把“主动轴”向前的惯性减为零，因底盖停止受压，胶瓶膨胀收缩复原的压力，会使底盖向后稍退，这样就会大大减少胶浆外流的机会。 2、玻璃胶粘在手上、玻璃上应如何清洁？ 答：玻璃胶固化后是粘不牢手的，双手搓几下即可；如玻璃胶粘在手上或玻璃上未固化，用干净的布条沾一些丙酮或二甲苯或 120 号溶剂油（以上 3 种溶剂可在化工店购买，一般的化工店都有丙酮卖。）或长鹿玻璃胶清洁剂（可向长鹿玻璃胶当地经销商购买）擦拭即可。（使用上述溶剂时应注意使用该溶剂的注意事项）如玻璃胶粘在玻璃上已固化，用刀片平刮即可。 3、酸性胶用在水泥上为什么很容易脱落？ 答：这其实是玻璃胶应用上的一个最基本的问题。酸性胶在固化时产生醋酸，会与水泥、大理石、花岗岩等碱性材料的表面发生反应，形成一种白垩状的物质，从而引起脱落。 4、中性胶固化后表面起皱的原因是什么？ 答：一般有几种原因：(一)基材的膨胀系数较大;(二)有位移或振动;(三)有些国产胶本身太稀,胶内填充料少而加多了增塑剂(白油),胶在固化过程中增塑剂(白油)有一定程度的挥发就使得胶的体积变小,因而胶会收缩起皱;(四)若施胶太薄固化后也容易收缩起皱,加厚施胶的厚度可以减少此现象的发生(建议施胶2mm 以上)。 5、中性透明胶变黄是什么原因？ 答：中性透明胶变黄是胶浆本身存在缺陷,主要是由中性胶内的交联剂（固化剂）和增粘剂引起的,原因是这两种原料带有“胺基”，胺基是极容易引起发黄的,很多进口名牌的玻璃胶也是因此有变黄的现象。另外中性透明胶如果与酸性玻璃胶同时使用，有可能导致中性胶固化后变黄;也可能是胶的存放时间长会产生影响...
