珠光涂料的配色工艺VIP专享

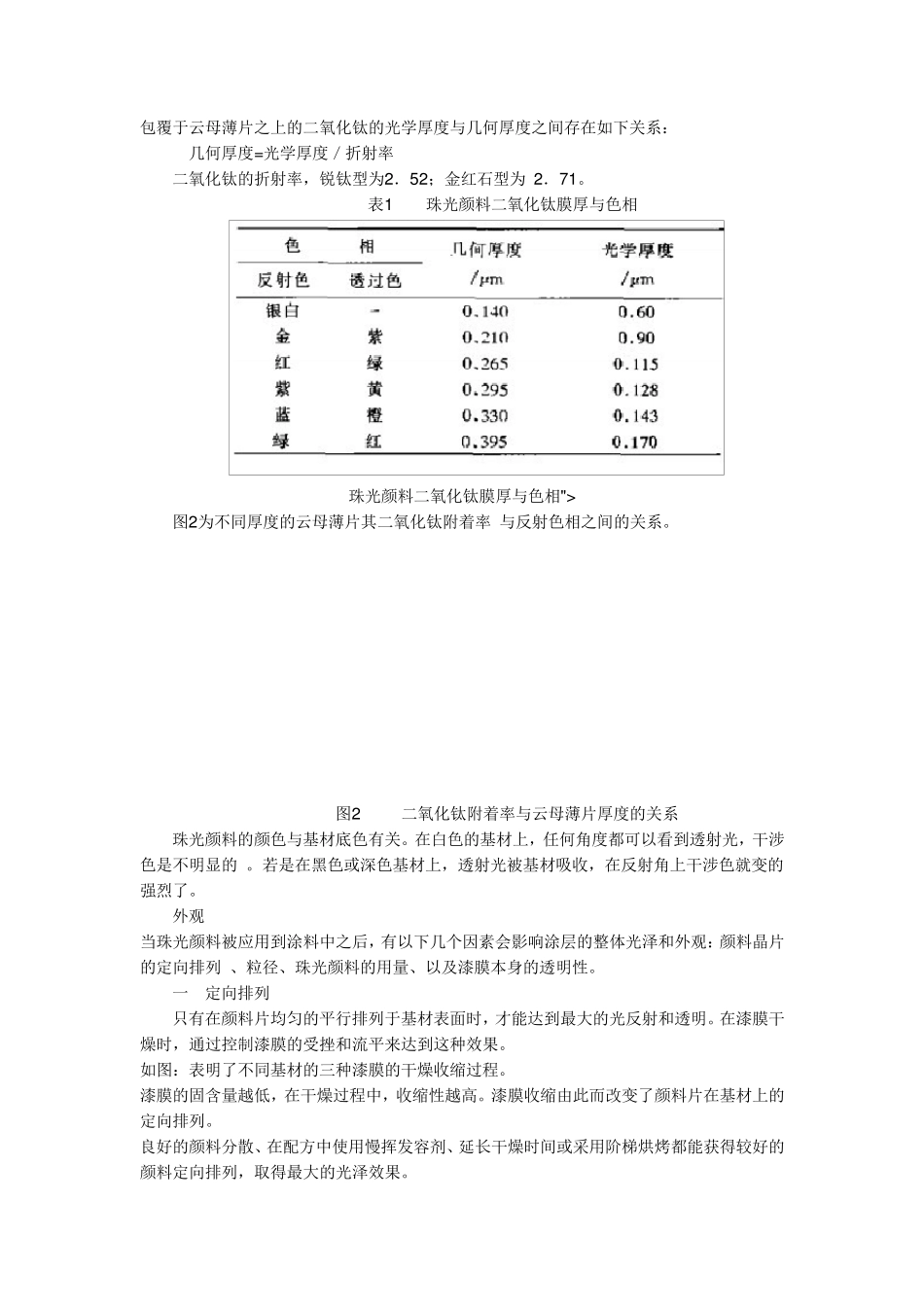

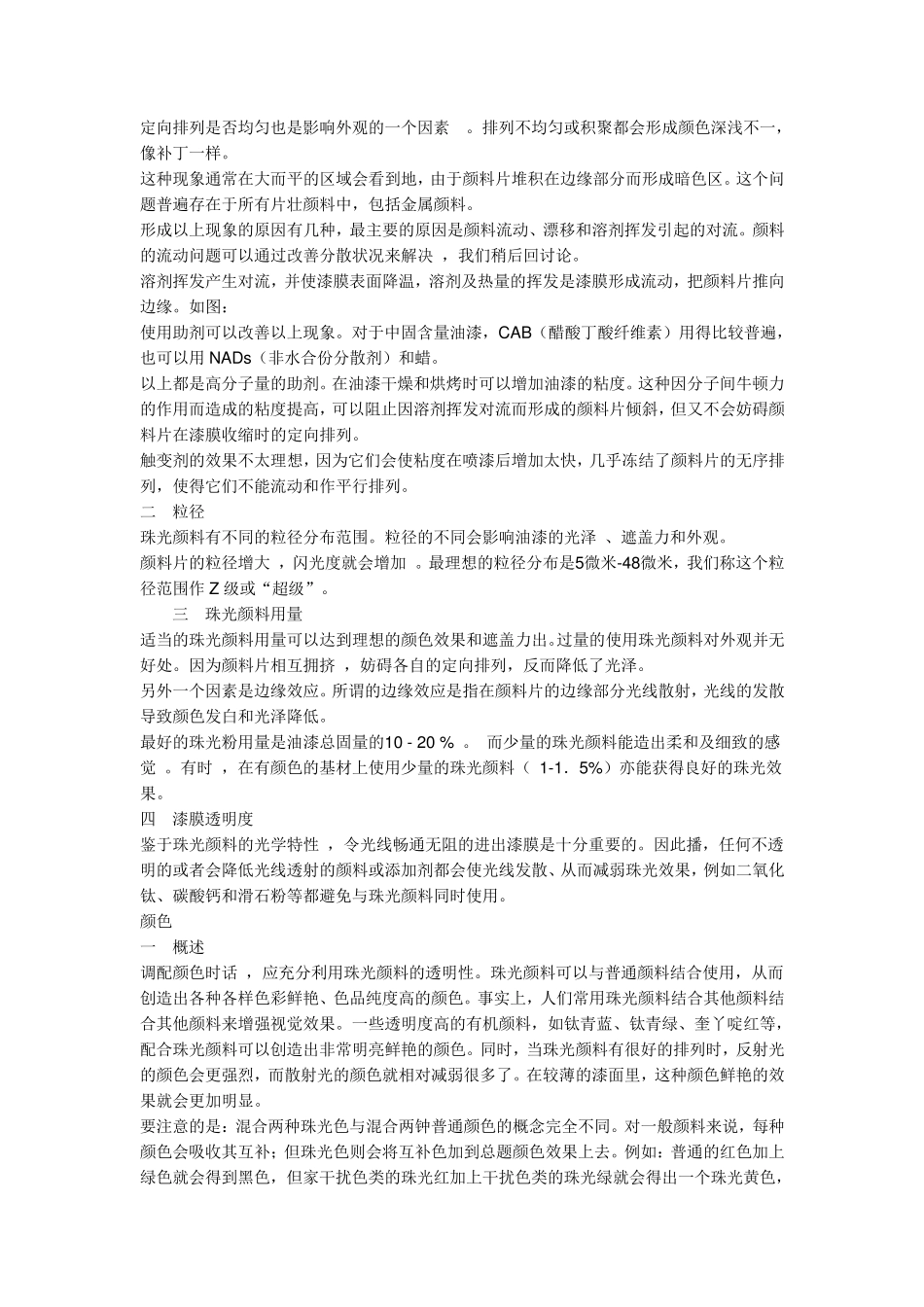

珠光涂料的配色工艺 珠光颜料的基本原理 珠光颜料主要类型有：天然鱼鳞珠光颜料、氯氧化铋结晶珠光颜料、云母涂覆珠光颜料。 应用最为普遍的是氧化物涂盖云母片珠光颜料。它们是极薄的云母片，表面覆盖着薄薄的二氧化钛、氧化钛、或者其他金属氧化物。云母的尺寸从4 微米到1 2 0 微米，厚度约为0 .5微米。 珠光颜料依据镜面效应反射光线，因此在反射角可以看到干涉色，而在散射角度反向，由于部分光线穿过了表面涂层，干涉色的互补色仍然可以看到。例如：一个干涉红色的珠光颜料，在反射角可以看到红色 ，而在散射角度则可以看到绿色。白色珠光颜料在反射角为白色，而在散射角就会透露出基材的颜色，或者书着色剂的颜色。 颜色有富有层次立体感和因不同角度观察有不同的颜色效果等特性，像在镜面一样，在最表面一层被反射，因此不具有珠光颜料多层反射的立体深度效果 。当某种吸光颜料加入到珠光颜料时 ，由于珠光颜料本身是透明的，允许光线穿透并到达吸光颜料，再被反射，所以吸光颜料的颜色由此而来被加强，更加明亮。如果把吸光颜料加到金属颜料中，由于金属颜料本身不透明，光线不能穿过金属片而到达颜料 ，因此颜色减弱。例如用铝粉，其本身是灰色，吸光颜料的颜色因此变为暗淡的灰色，如同泥浆一般。 金属颜料在形状和尺寸上同珠光颜料相近。依镜面原理反射光线，即光线从4 5 °角入射，再以4 5 °角反射 。随着观察角度增大 ，反射光线减弱颜色变暗 。当你在不同的角度观察金属颜料涂层时 ，颜色只有深浅的变化，不会像珠光颜料那样有不同的颜色变化。 （箭头向上为反射色，向下为透过色） 图1 珠光颜料的彩色相 金属氧化物涂盖的云母片表面十分小，因此具有良好的多重光光反射性能、而且具有透明性 。这意味着光线中只有一部分波长被表面涂层反射，其余部分的光线穿过层表面涂层到达云母片及下一层，不同波长继续被反射，结果形成了许多层面的多次反射。令眼睛很难在某一层面上聚焦，并由此而来而建立起光反射的深度。所以可看到一种奇妙的有深度的闪亮光泽，我们称之为“珠光”。 此外，某类有二氧化钛涂盖的珠光颜料，能通过光干涉现象而得到比较特别的颜色。来自不同薄片层的反射光线，互相干涉而形成特别的颜色，就如同水面上的油层或肥皂泡表面的色彩一样。称之为干涉色。 每一种珠光颜色均由云母片上的二氧化钛涂层的厚度所决定。白色珠光是由最薄的二氧化钛层反射形成的，随着涂层厚度的增加，反射...
