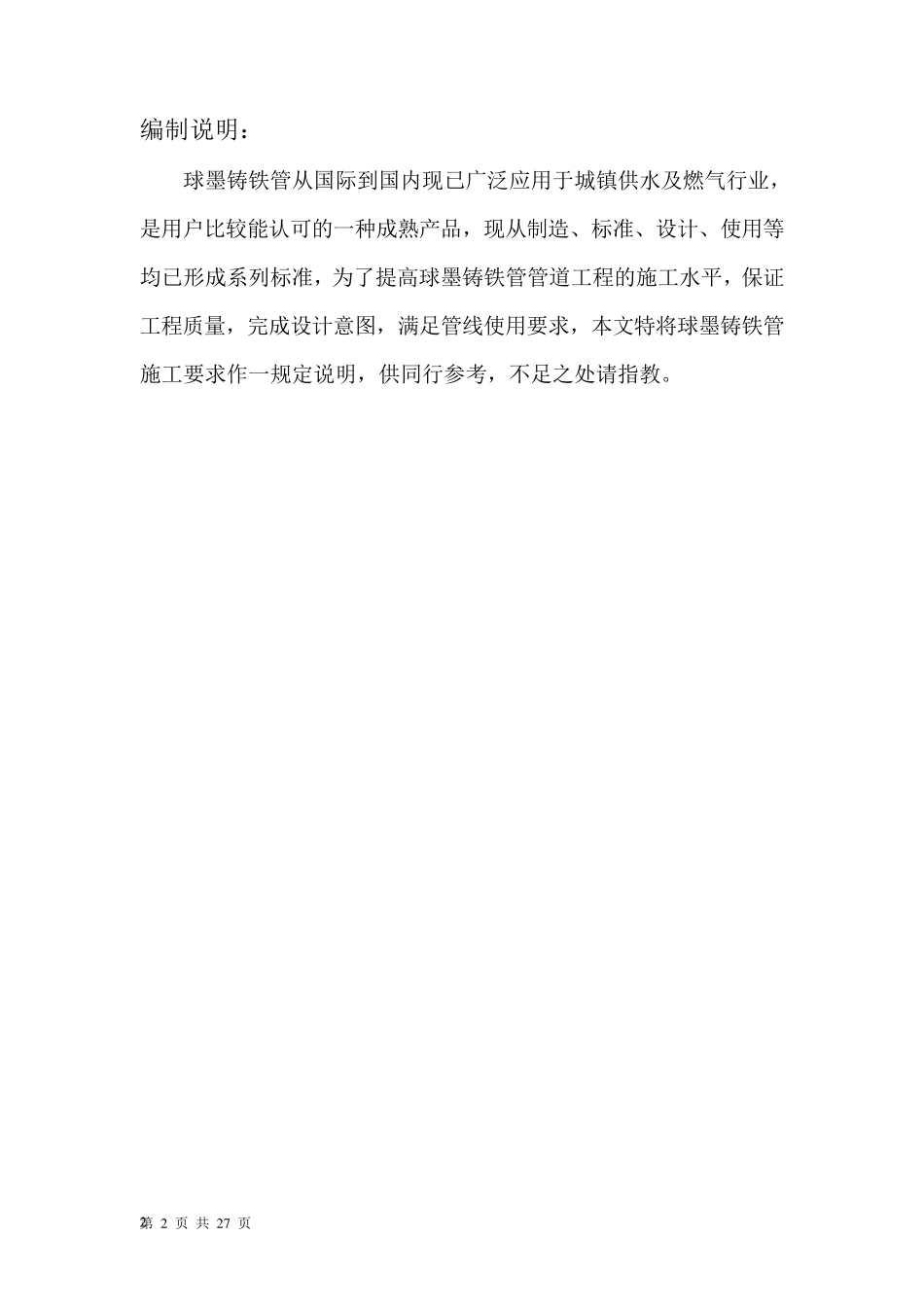

目 录 编制说明 第一章、土方工程 一、管沟开挖 二、管基加固 第二章、管道安装 一、安装程序 二、T型管安装要求 三、K型机械接口安装要求 第三章、管沟回填 第四章、附属构筑物 一、管件、固定台 二、阀门井室 第五章、试压验收 第六章、注意事项 第七章、损坏修复 第 2 页 共 2 7 页 2 编制说明： 球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管施工要求作一规定说明，供同行参考，不足之处请指教

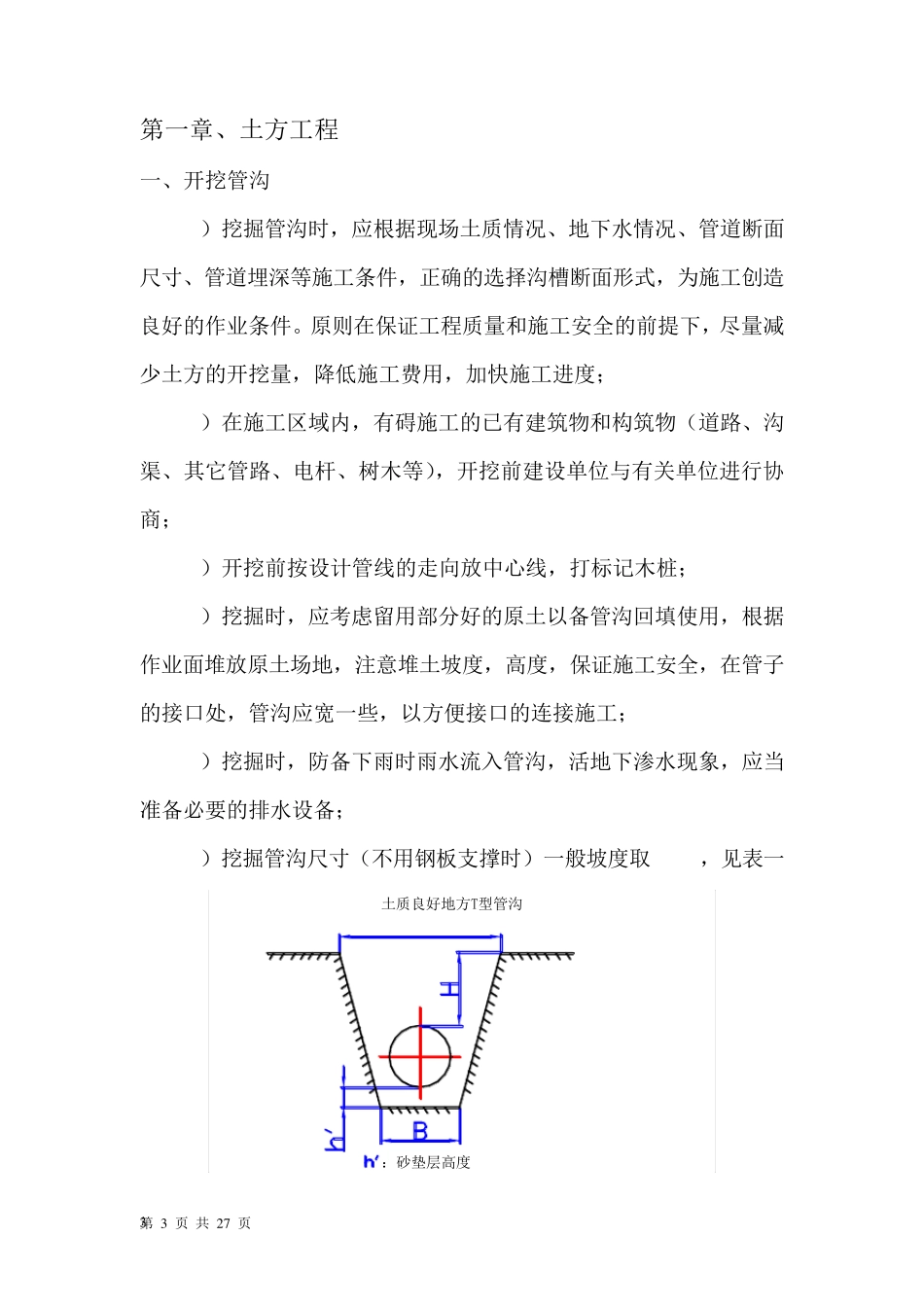

第 3 页 共 2 7 页 3 第一章、土方工程 一、开挖管沟 1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件
原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度； 2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商； 3）开挖前按设计管线的走向放中心线，打标记木桩； 4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工； 5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备； 6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取 0
33，见表一 土质良好地方T型管沟：砂垫层高度A 第 4 页 共 2 7 页 4 注：（1）埋深度北方地区应大于下二表深度，应在当地冻土层以下； （2）快速道、重载车辆较多的埋深管子地方，按设计管道内压及外压的1
5-2倍安全系数考虑深度，但绝对不能小
