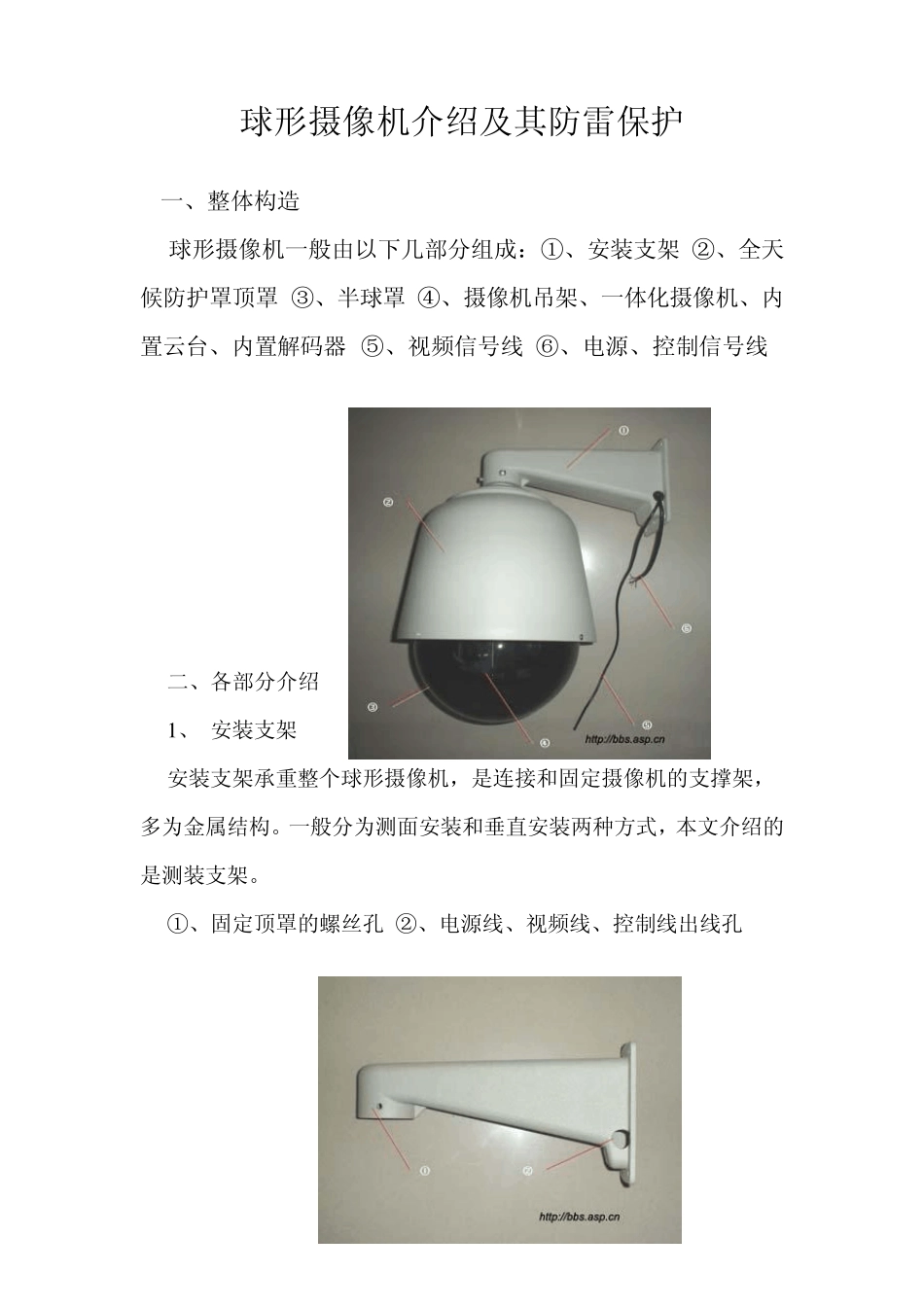

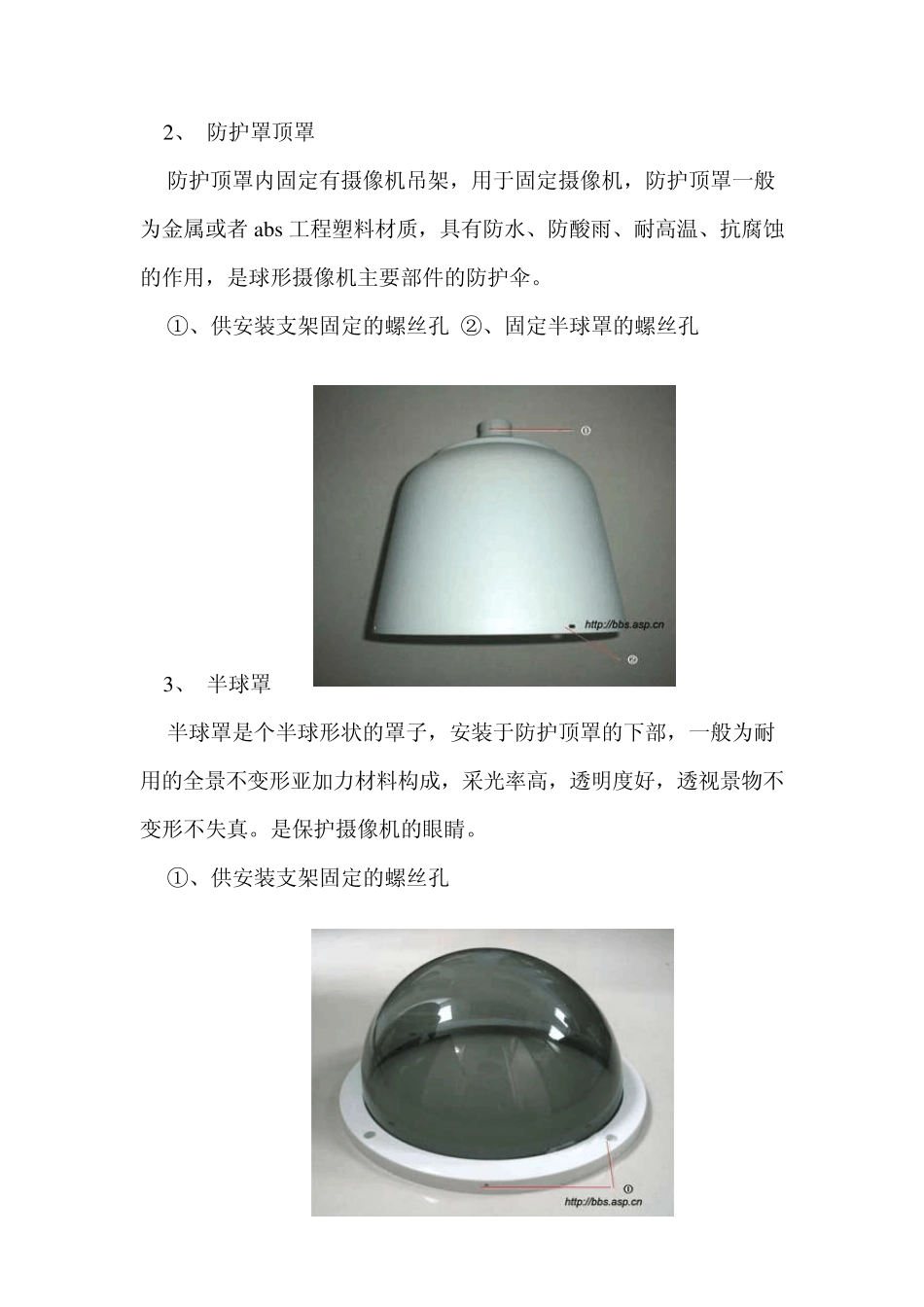

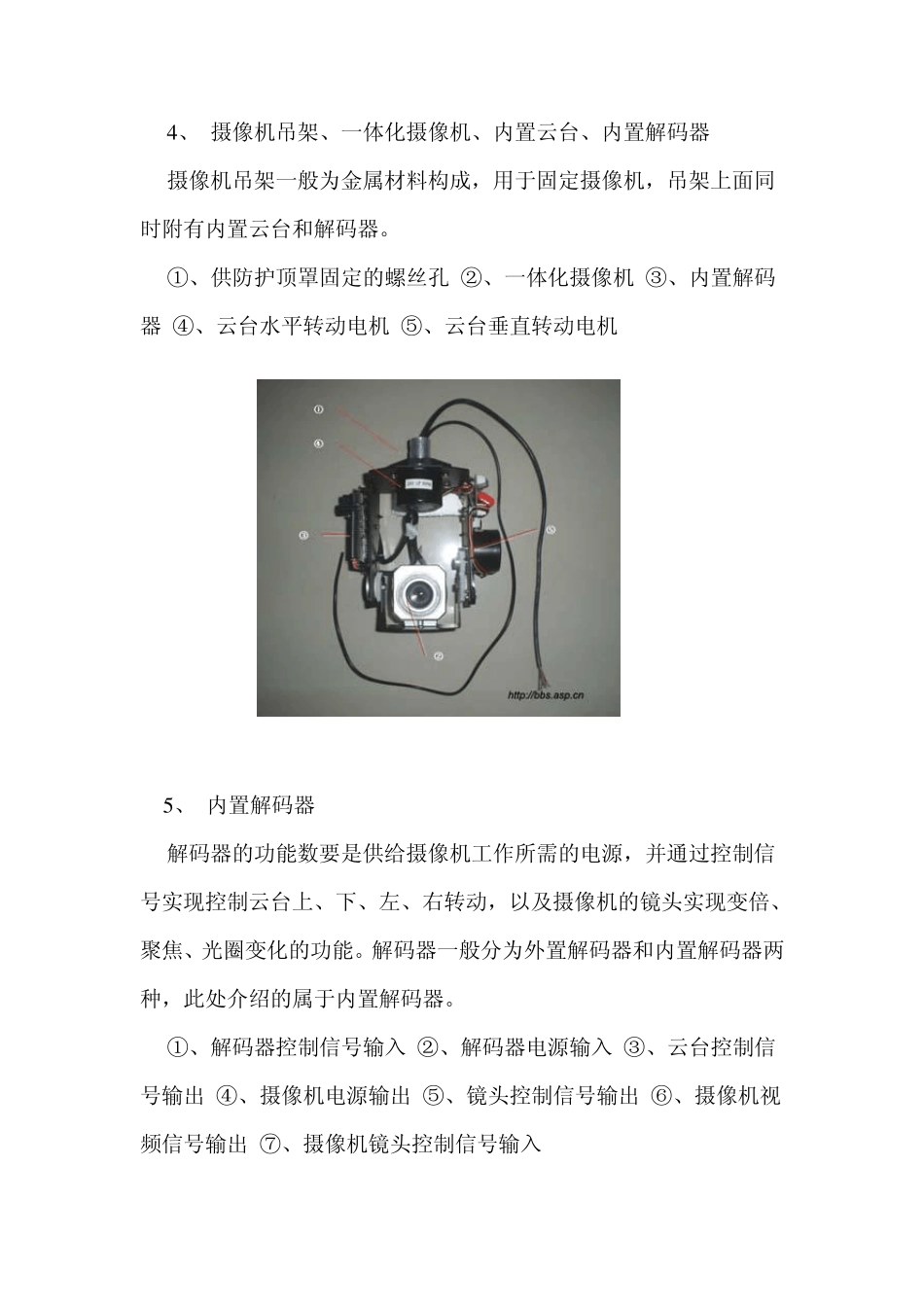

球形摄像机介绍及其防雷保护 一、整体构造 球形摄像机一般由以下几部分组成：①、安装支架 ②、全天候防护罩顶罩 ③、半球罩 ④、摄像机吊架、一体化摄像机、内置云台、内置解码器 ⑤、视频信号线 ⑥、电源、控制信号线 二、各部分介绍 1 、 安装支架 安装支架承重整个球形摄像机，是连接和固定摄像机的支撑架，多为金属结构。一般分为测面安装和垂直安装两种方式，本文介绍的是测装支架。 ①、固定顶罩的螺丝孔 ②、电源线、视频线、控制线出线孔 2、 防护罩顶罩 防护顶罩内固定有摄像机吊架，用于固定摄像机，防护顶罩一般为金属或者abs工程塑料材质，具有防水、防酸雨、耐高温、抗腐蚀的作用，是球形摄像机主要部件的防护伞。 ①、供安装支架固定的螺丝孔 ②、固定半球罩的螺丝孔 3、 半球罩 半球罩是个半球形状的罩子，安装于防护顶罩的下部，一般为耐用的全景不变形亚加力材料构成，采光率高，透明度好，透视景物不变形不失真。是保护摄像机的眼睛。 ①、供安装支架固定的螺丝孔 4 、 摄像机吊架、一体化摄像机、内置云台、内置解码器 摄像机吊架一般为金属材料构成，用于固定摄像机，吊架上面同时附有内置云台和解码器。 ①、供防护顶罩固定的螺丝孔 ②、一体化摄像机 ③、内置解码器 ④、云台水平转动电机 ⑤、云台垂直转动电机 5 、 内置解码器 解码器的功能数要是供给摄像机工作所需的电源，并通过控制信号实现控制云台上、下、左、右转动，以及摄像机的镜头实现变倍、聚焦、光圈变化的功能。解码器一般分为外置解码器和内置解码器两种，此处介绍的属于内置解码器。 ①、解码器控制信号输入 ②、解码器电源输入 ③、云台控制信号输出 ④、摄像机电源输出 ⑤、镜头控制信号输出 ⑥、摄像机视频信号输出 ⑦、摄像机镜头控制信号输入 6 、 内置云台 云台的作用是根据解码器输出的控制信号，利用云台电机的水平或者垂直的转动，从而实现调整摄像机镜头位置的控制。球机云台的安装完毕后一般都要进行水平和垂直位置的限位角度调整，云台的水平及垂直的转动角度是通过限位开关来实现的。 ①、云台水平转动电机 ②、水平限位开关 ③、云台垂直转动电机 ④、垂直限位开关 三、asp－sv 系列三合一多功能防雷器在球形摄像机中的运用 通过上面的介绍，我们了解了球形摄像机的结构组成，把球机当作一个整体设备来看的，那么出入这个设备的线路即只有三个种类：电源线，视频信号线，解码器控制...
