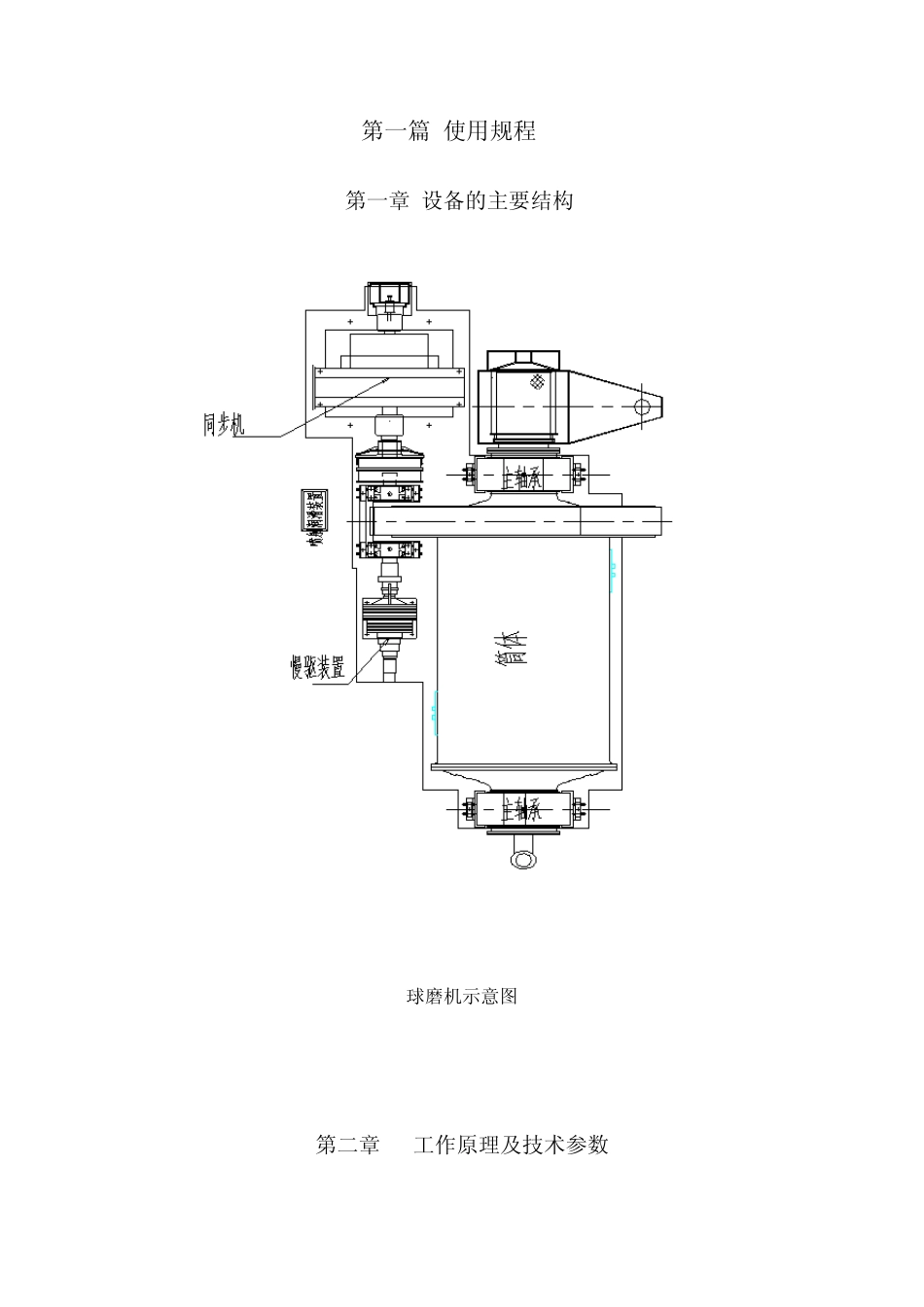

球磨机使用、维护、检修规程 Xxxxxx矿业有限责任公司 2010 年 x月 第一篇 使用规程1 第一章 设备的主要结构 球磨机示意图 第二章 工作原理及技术参数 第一节 球磨机主体技术参数 工作原理 物料经过给料部、进料部进入筒体部 。筒体部内装有磨矿介质（钢球），介质与物料随筒体回转产生离心力作用下，当介质提升到一定高度后抛落下来，在磨矿介质对物料的冲击磨剥作用下将物料粉碎，粉碎后的物料借助进料及冲矿水的推力经出料口排出机外，完成磨矿过程。 总技术参数及配备电机型号 序号 项目 单位 数值 1 设备型号 MQY5064 MQY4361 2 筒体内径 m 5.03 4.27 3 筒体工作长度 m 6.4 6.1 4 筒体工作转速 r/min 14.4 15.67 5 筒体有效容积 m 3 121 80 6 最大充填率 45% 45% 7 最大装载量 钢球 t 210 144 物料 t 290 202 8 同步电机 型号 TDMK2600-30 TDMK1750-30 功率 kw 2600 1750 电压 v 10000 10000 转速 r/min 200 200 9 气动离合器 型号 DV46VC1200 DV38VC1200 10 慢速驱动装置 型号 N111C MJZ2 功率 kw 22 15 速比 1109 1482.4 输出轴 转速 r /min 1.11 1.012 第二节 主液压站主要参数 型号 E658B（MQY5064球磨机液压润滑油站） 设备 油泵数量 工作压力 （MPa） 公称流量 （L/min） 电机 型号 功率（KW） 转速 （r/min） 高压供油系统 2 8-10 160 Y2-250M-4 55 1440 低压供油系统 2 0.26-0.6 200 Y2-160M-6 7.5 960 型号E681（MQY4361球磨机液压润滑油站） 设备 油泵数量 工作压力 （MPa） 公称流量 （L/min） 电机 型号 功率（KW） 转速 （r/min） 高压供油系统 2 8-10 100 Y2-180L-4 22 1440 低压供油系统 2 0.26-0.6 125 Y2-132M2-6 5.5 960 小齿供油系统 2 0.26-0.6 10 Y2-90S-6 0.75 2.29 第三节 XYHZ-16电机非稀油站 设备 油泵 数量 工作压力 （MPa） 公称流量 （L/min） 电机 型号 功率（KW） 转速 （r/min） 轴承低压润滑 2 0.4-0.8 100 Y90S-4 1.1 1400 第三章 岗位职责 第一节 职责 一、班组长职责 1、执行各项规章制度，并监督安全技术操作规程和设备使用、维护、检修规程的贯彻落实； 2、有效识别本岗位危险有害因素,并采取可靠控制危险有害因素的对策措施; 3、掌握一般性的生产安全事故应急救援和紧急救护常识,提出职业安全、卫...
