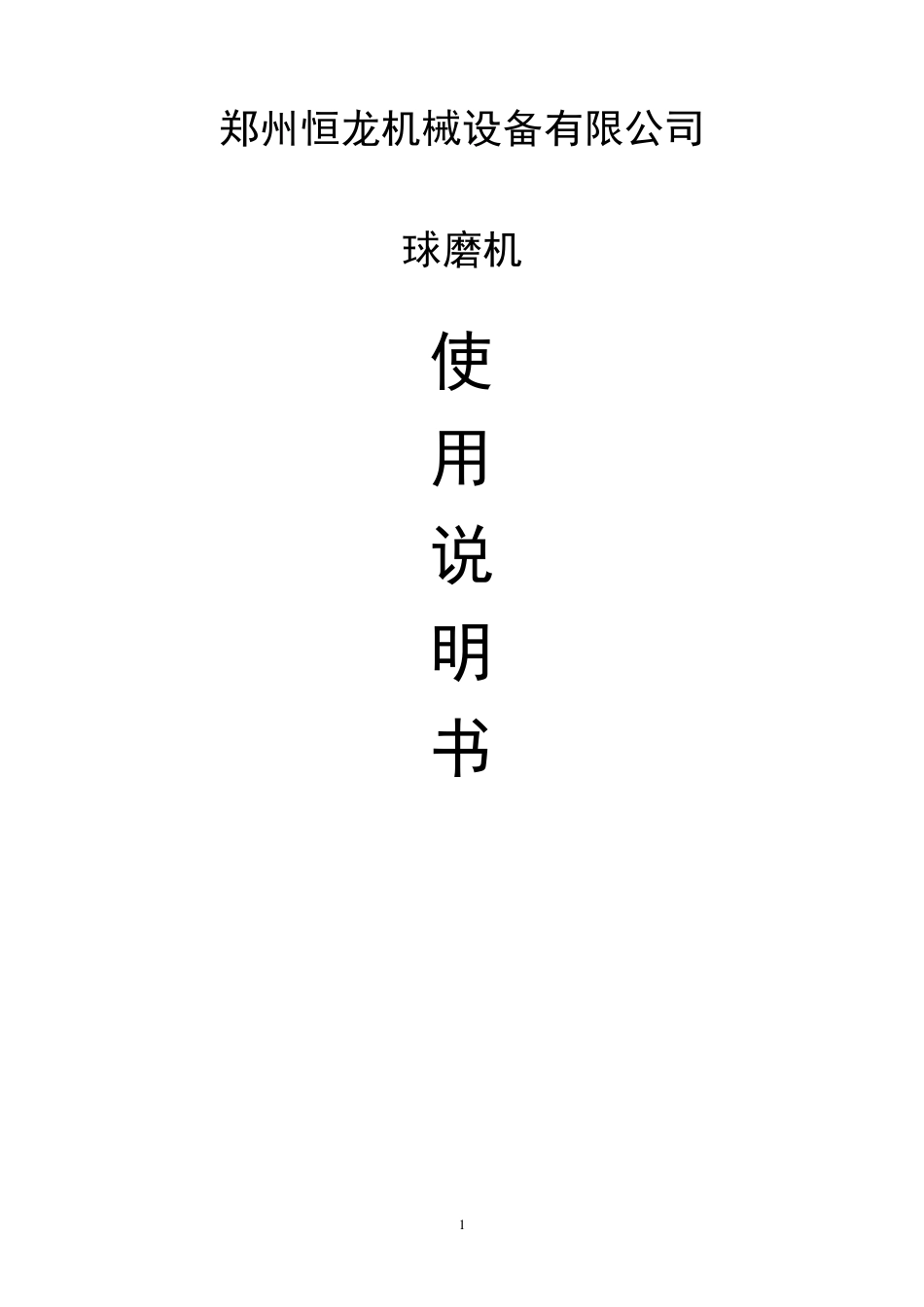

球磨机使用说明书

1 郑州恒龙机械设备有限公司 球磨机 使 用 说 明 书 2 用 户 在 安 装 使 用 本 系 列 球 磨 机 前 ， 请 认 真 阅 读 说 明 书 ， 并 严 格 按 说 明书 的 规 定 进 行 球 磨 机 的 安 装 、调试、使 用 和维护。 一、 用 途和使 用 范围 本 系 列 球 磨 机 第湿式格 子型球 磨 机 ， 供选矿、化工、水泥、建筑等工业部门湿磨 各级硬度的 矿石和材料之用 。 二、 主要规 格 和技术参数 Ø 900×1800 Ø 1200×4500 Ø 1500×5700 Ø 1830×7000 筒体内径（mm） 900 1200 1500 1830 筒体长度（mm） 1800 4500 5770 7000 筒体转数（r/min） 39.2 31.23 29.2 26 电机 型号 Y225M-8 Y315S-8 JR-117-6 JR137-8 电机 功率（KW） 22 55 115 210 电机 转数（r/min） 730 740 720 735 最大装 示量（t） 1.5 8 15 25 球 直径(mm) 50-100 50-100 50-100 50-100 给料粒度(r/min) 40-0 40-0 <25(中等硬) <40 当排料粒度为 0.3-0.4mm时 1.5 2.5 9 21 当排料粒度为0.15-0.074mm 1 1.15 2.8 6 机 器工作制度 连续 连续 连续 连续 机 重（不包括电机 、钢球 重量） 5340kg 13434kg 20920kg 31000kg 球 磨 机 规 格 项 目 3 三 、 结构及工作原理 1、 结构 本机主要由给料部、进料部、筒体部、出料部、轴承部、传动部、联轴器、减速器、电气部、电动机等所组成，外形如图。 2、 工作原理 筒体内装有研磨体钢球，当筒体旋转时，钢球由于离心力的作用在筒体内壁与筒体一道旋转，钢球被带到一定高度，借助于自身重量自由下落，将筒体内的物料击碎。同时，筒体在旋转过程中被磨物料与钢球和筒体壁表面产生研磨，从而达到粉碎目的。 四、 机器的安装与调整 1、 安装对基础的要求 （1） 球磨机应安装在坚固的钢筋混凝土基础上； （2） 球磨机筒体安装后应与地面有足够的高度，以方便更换筒体内衬板和研磨体，以及坚固衬板的螺栓。 （3） 本厂所供 基础图，仅 给出机器各 部件 中心线 尺 寸 和地脚 螺栓中心线 ，地脚 螺栓随 机器供 给，基础图仅 供 用户 作基础设计 时参 考 ，不 能 作施 工图用。 2、 安装的一般 要求 （1） 所有零 部件 在安装前 应清 除 铁 锈 、灰 尘 和污 物，并 检 查 机器表面是 否 在运 输 过程中受 ...
