球磨机设计说明书最终版

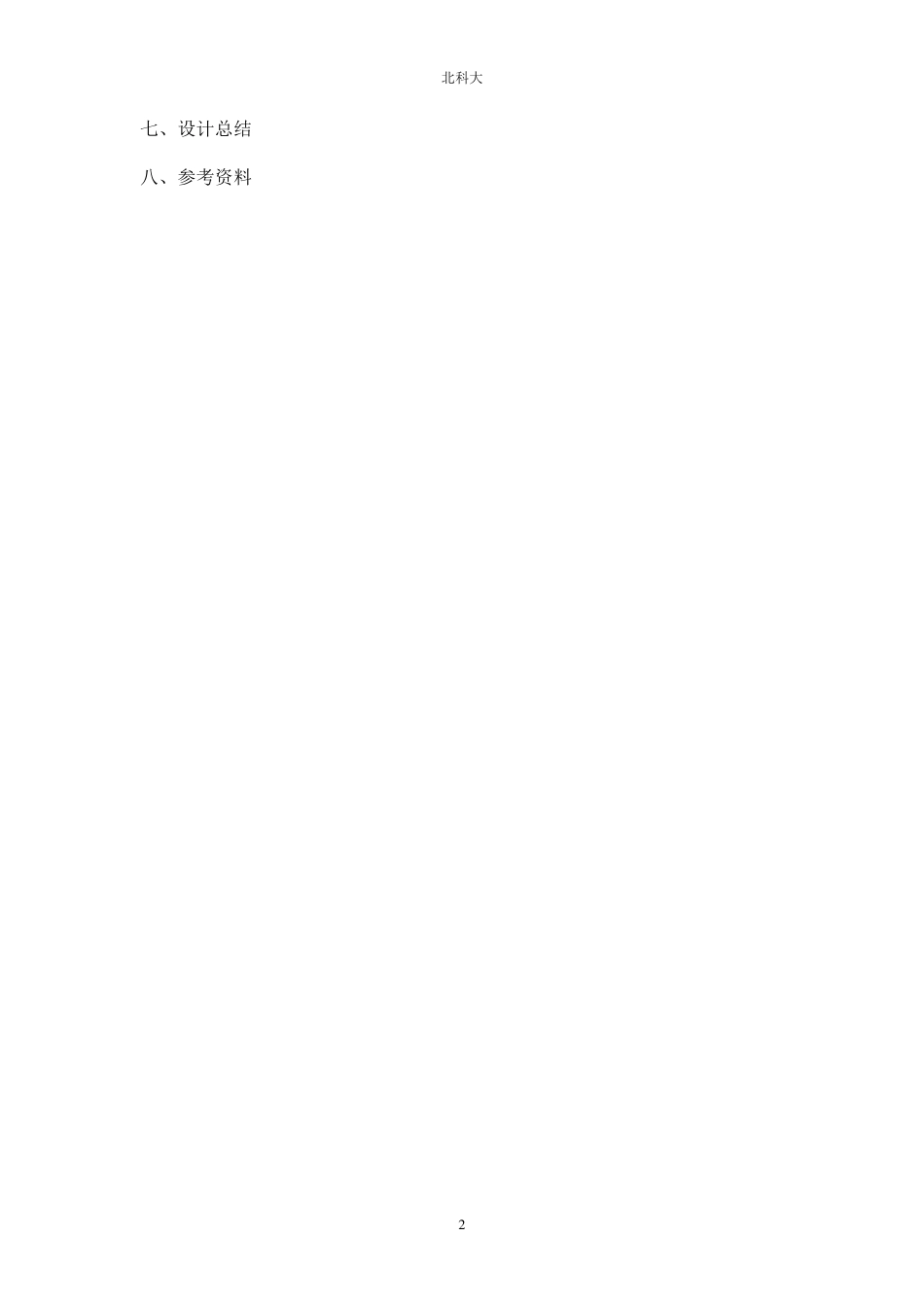

北科大 1 目录 一、设计任务书 1 .设计目的 2 .设计内容 二、传动装置的总体设计及初步计算 1 .球磨机的基本参数 2 .总体方案确定 3 .选择电动机 4 .确定传动装置总传动比，分配各级传动比 5 .传动装置的运动和动力参数 三、传动件的设计计算及修改传动装置的运动和动力参数 1 .带传动的设计计算 2 .第一次修改各轴的运动和动力参数 3 .开式齿轮传动的设计计算 4 .验算工作转速 5 .第二次修订各轴的运动和动力参数 四、球磨机罐体及轴系设计 1 .罐体结构设计 2 .小齿轮轴系的设计计算 3 .支撑辊及其轴系的设计计算 五、设计联接螺栓 六、设计开启门 北科大 2 七、设计总结 八、参考资料 北科大 3 一、设计任务书 1 .设计目的 1）总结和综合运用已经学过的有关知识，分析和解决工程实际问题。 2）学习机械设计的一般方法，了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。 3） 进行基本技能的训练，例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。 2 .设计内容 1）设计题目：设计供实验室使用的球磨机（如图1 所示）。 1.电机 2.带传动 3.齿轮传动 4.滚轮 5.球磨机筒体 6.轴承 电机、小带轮轴 I 轴：大带轮轴 II 轴：大齿轮、筒体轴心 北科大 4 2）使用要求： 球磨机研磨物料80kg； 每天工作8 小时； 要求工作平稳（允许有轻微冲击）。 3）已知条件： 周边及粉碎效率 90%； 制造方式：单件生产。 4）应完成的设计工作： a. 球磨机总体方案设计 b. 传动件的设计及计算 c. 球磨罐体设计及轴系设计 d. 设计联接螺栓。 e. 计算机或手工绘制工作图： 球磨机总体图 小齿轮轴系部件草图 f. 编写设计说明书 北科大 5 二、传动方案的总体设计及初步计算 1 .球磨机的基本参数 计算项目 计算内容 结果 1.1 研磨介质的合理载量G0 1.2 计算罐体体积V 1.3 计算罐体内径D 1.4 计算电机有利工作转速nw 01G 0.14G 式中：G1：研磨物料（kg），已知条件可知G1=80kg； G0：研磨介质（钢球）的合理装载量（kg）。 kgGG43.57114.0/8014.0/10 VG0  式中：V：罐体容积（m3） γ：研磨介质（钢球）的比重，γ 取4800kg/m3 φ：研磨介质的填充系数，对于干式球磨机φ 取 0.3。 300.39683m4800)3571.43/(0.)/(GV LD4V2   式中：D：球磨...
