瓶盖设计说明书

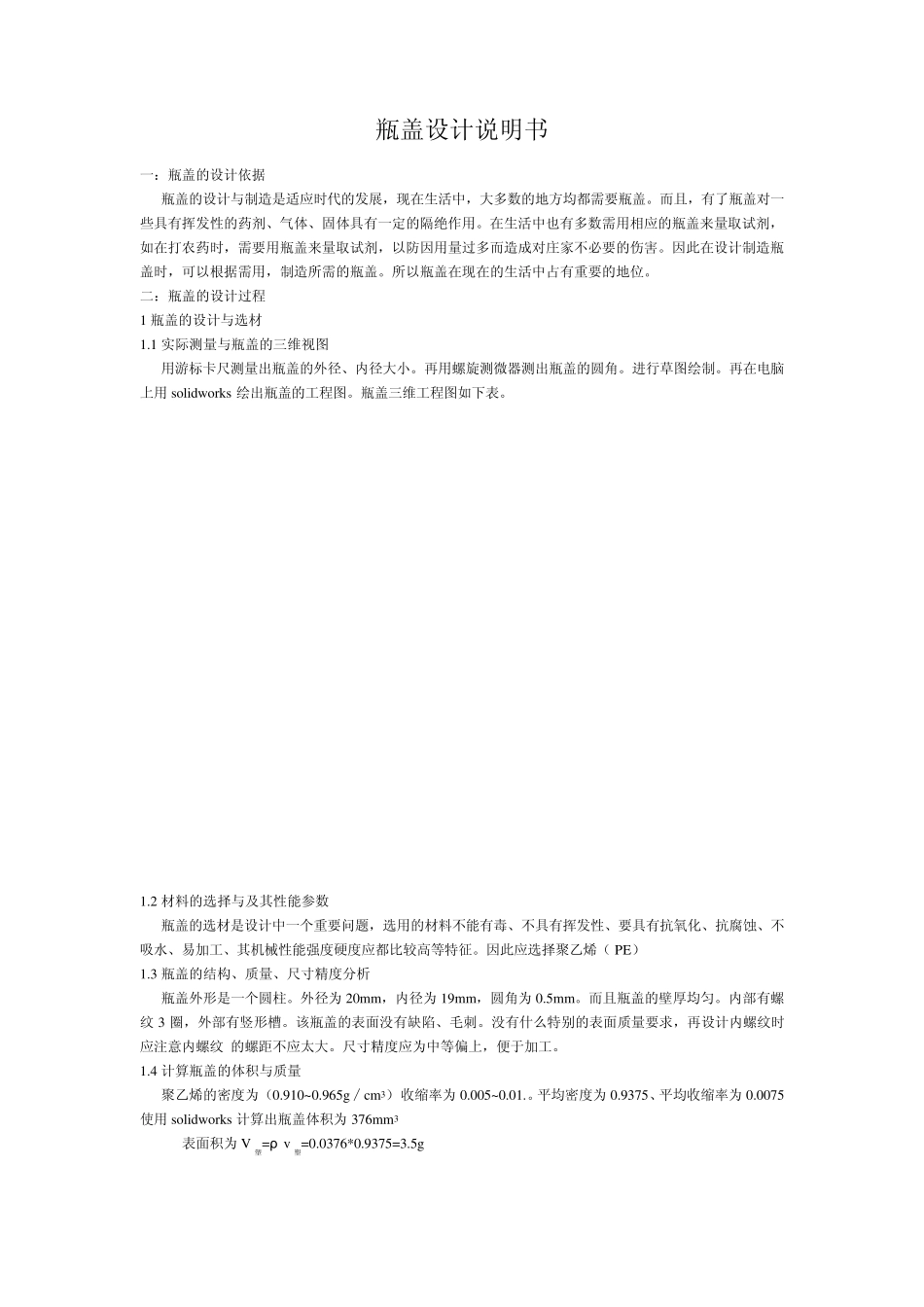

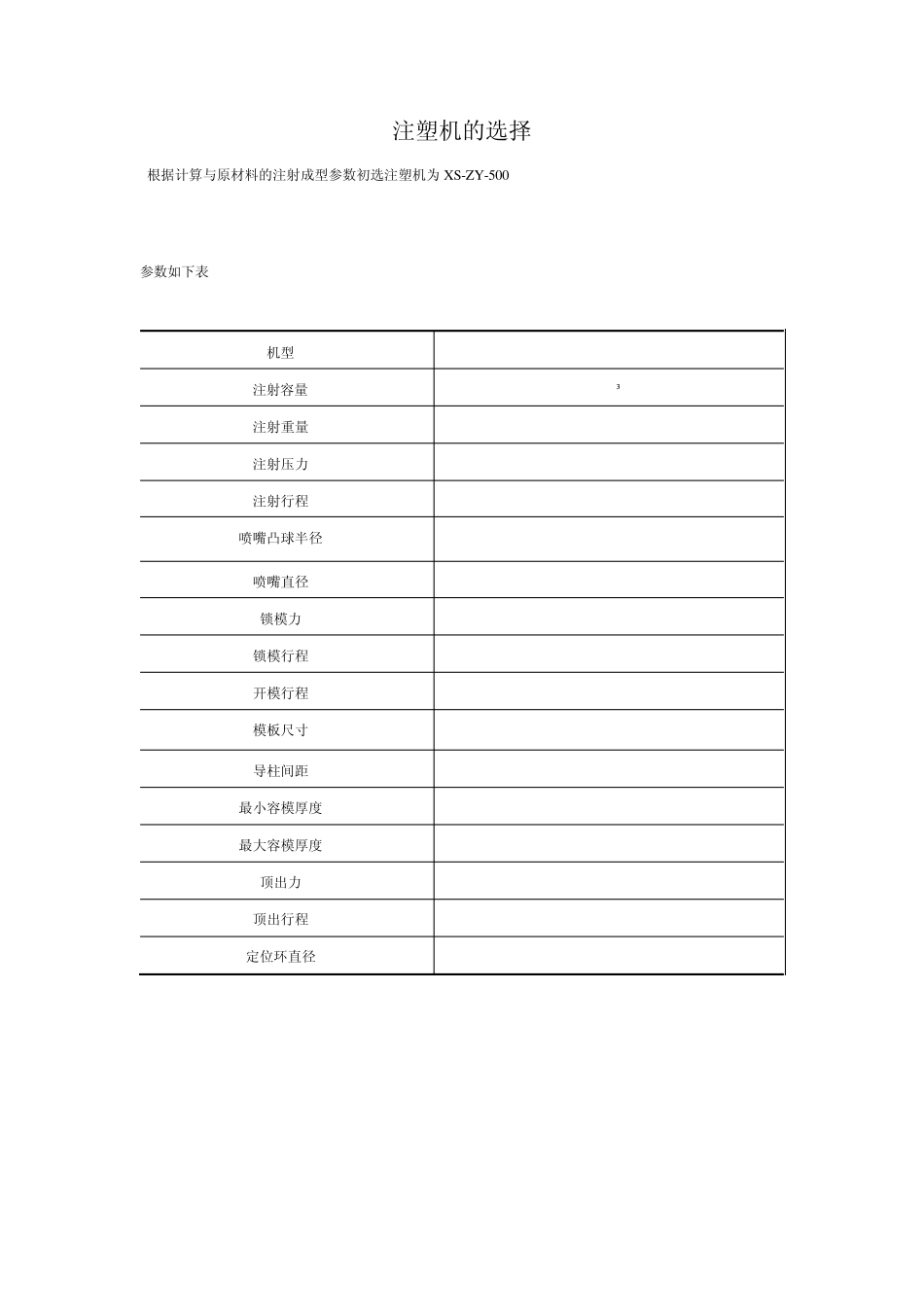

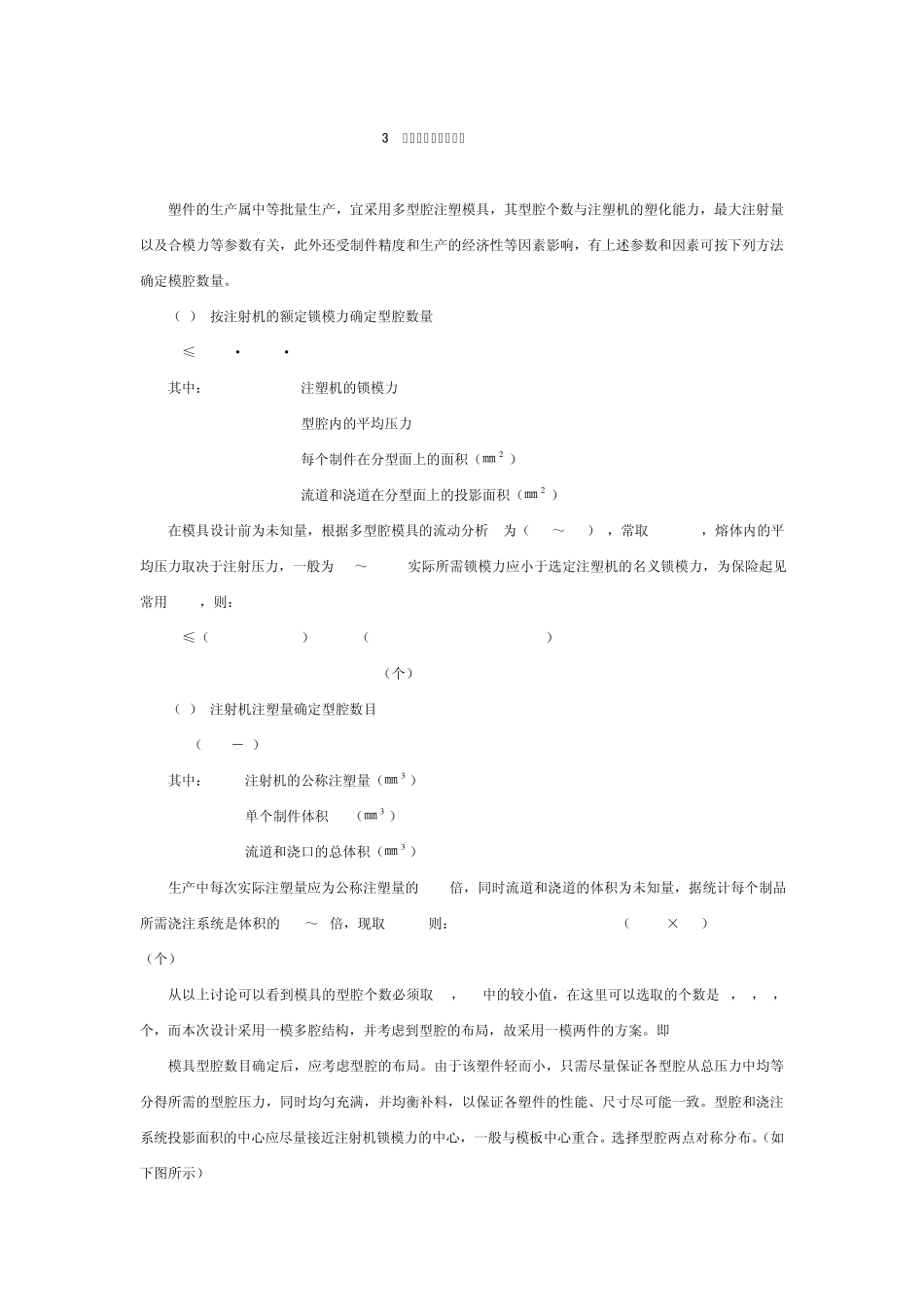

瓶盖设计说明书 一：瓶盖的设计依据 瓶盖的设计与制造是适应时代的发展，现在生活中，大多数的地方均都需要瓶盖。而且，有了瓶盖对一些具有挥发性的药剂、气体、固体具有一定的隔绝作用。在生活中也有多数需用相应的瓶盖来量取试剂，如在打农药时，需要用瓶盖来量取试剂，以防因用量过多而造成对庄家不必要的伤害。因此在设计制造瓶盖时，可以根据需用，制造所需的瓶盖。所以瓶盖在现在的生活中占有重要的地位。 二：瓶盖的设计过程 1 瓶盖的设计与选材 1.1 实际测量与瓶盖的三维视图 用游标卡尺测量出瓶盖的外径、内径大小。再用螺旋测微器测出瓶盖的圆角。进行草图绘制。再在电脑上用 solidworks 绘出瓶盖的工程图。瓶盖三维工程图如下表。 1.2 材料的选择与及其性能参数 瓶盖的选材是设计中一个重要问题，选用的材料不能有毒、不具有挥发性、要具有抗氧化、抗腐蚀、不吸水、易加工、其机械性能强度硬度应都比较高等特征。因此应选择聚乙烯（PE） 1.3 瓶盖的结构、质量、尺寸精度分析 瓶盖外形是一个圆柱。外径为20mm，内径为19mm，圆角为0.5mm。而且瓶盖的壁厚均匀。内部有螺纹3 圈，外部有竖形槽。该瓶盖的表面没有缺陷、毛刺。没有什么特别的表面质量要求，再设计内螺纹时应注意内螺纹 的螺距不应太大。尺寸精度应为中等偏上，便于加工。 1.4 计算瓶盖的体积与质量 聚乙烯的密度为（0.910~0.965g∕cm3） 收缩率为0.005~0.01.。平均密度为0.9375、平均收缩率为0.0075使用 solidworks 计算出瓶盖体积为376mm3 表面积为V塑=ρ v塑=0.0376*0.9375=3.5g 注塑机的选择 根据计算与原材料的注射成型参数初选注塑机为XS-ZY-500 参数如下表 机型 SZ-258/110 注射容量 258mm³ 注射重 量 277g 注射压 力 161.7Mpa 注射行 程 162mm 喷 嘴 凸 球 半 径 18mm 喷 嘴 直 径 4mm 锁 模 力 1100KN 锁 模 行 程 340mm 开 模 行 程 700mm 模 板 尺 寸 600*560 导 柱 间 距 410*370 最 小 容模 厚 度 150mm 最 大 容模 厚 度 360mm 顶 出 力 27.5KN 顶 出 行 程 80mm 定 位 环 直 径 110mm 3 型腔数的确定和布局 塑件的生产属中等批量生产，宜采用多型腔注塑模具，其型腔个数与注塑机的塑化能力，最大注射量以及合模力等参数有关，此外还受制件精度和生产的经济性等因素影响，有上述参数和因素可按下列方法确定模腔数量。 （1） 按注射机的额定锁...
