第一章常用注塑材料基本知识VIP专享

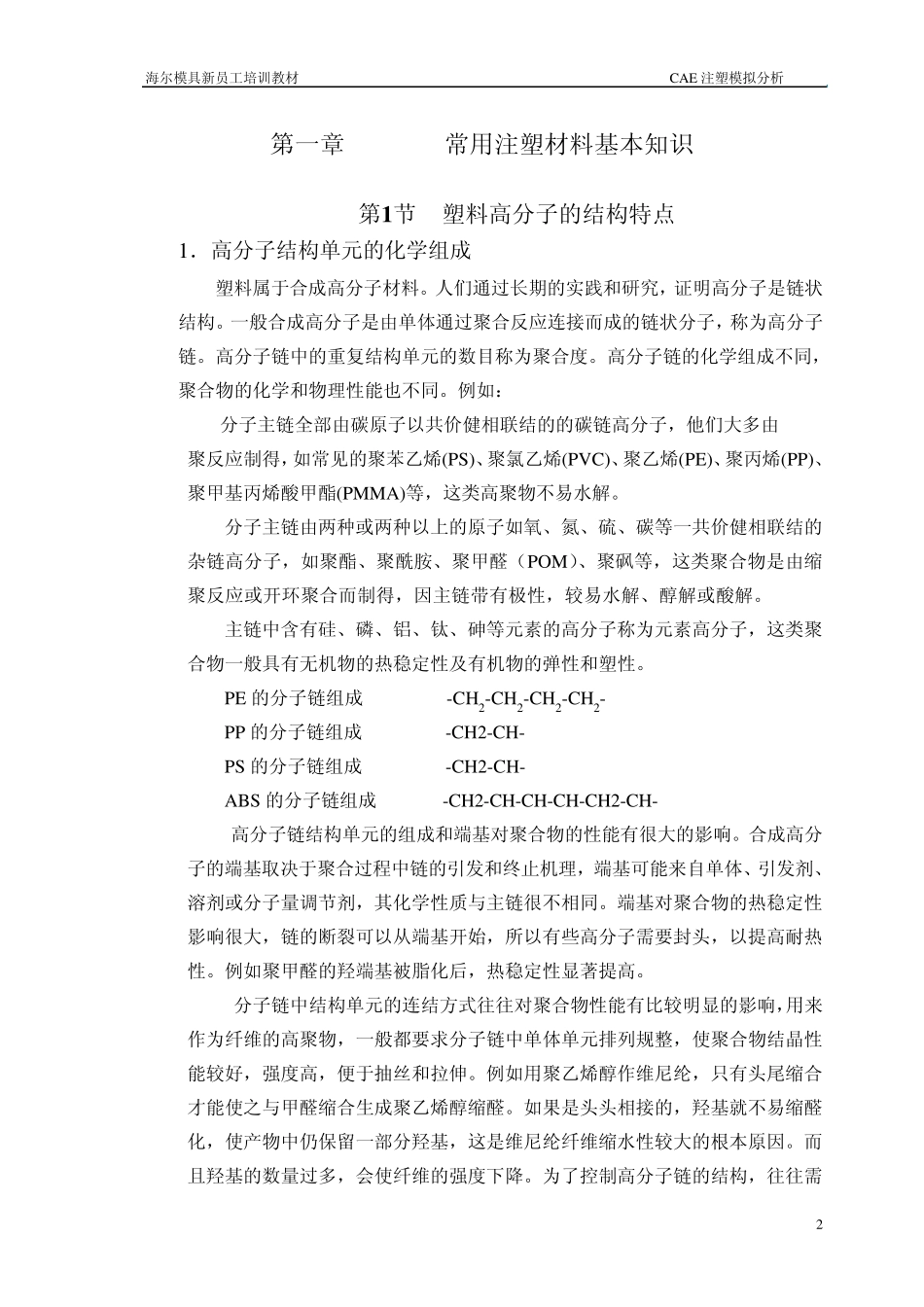

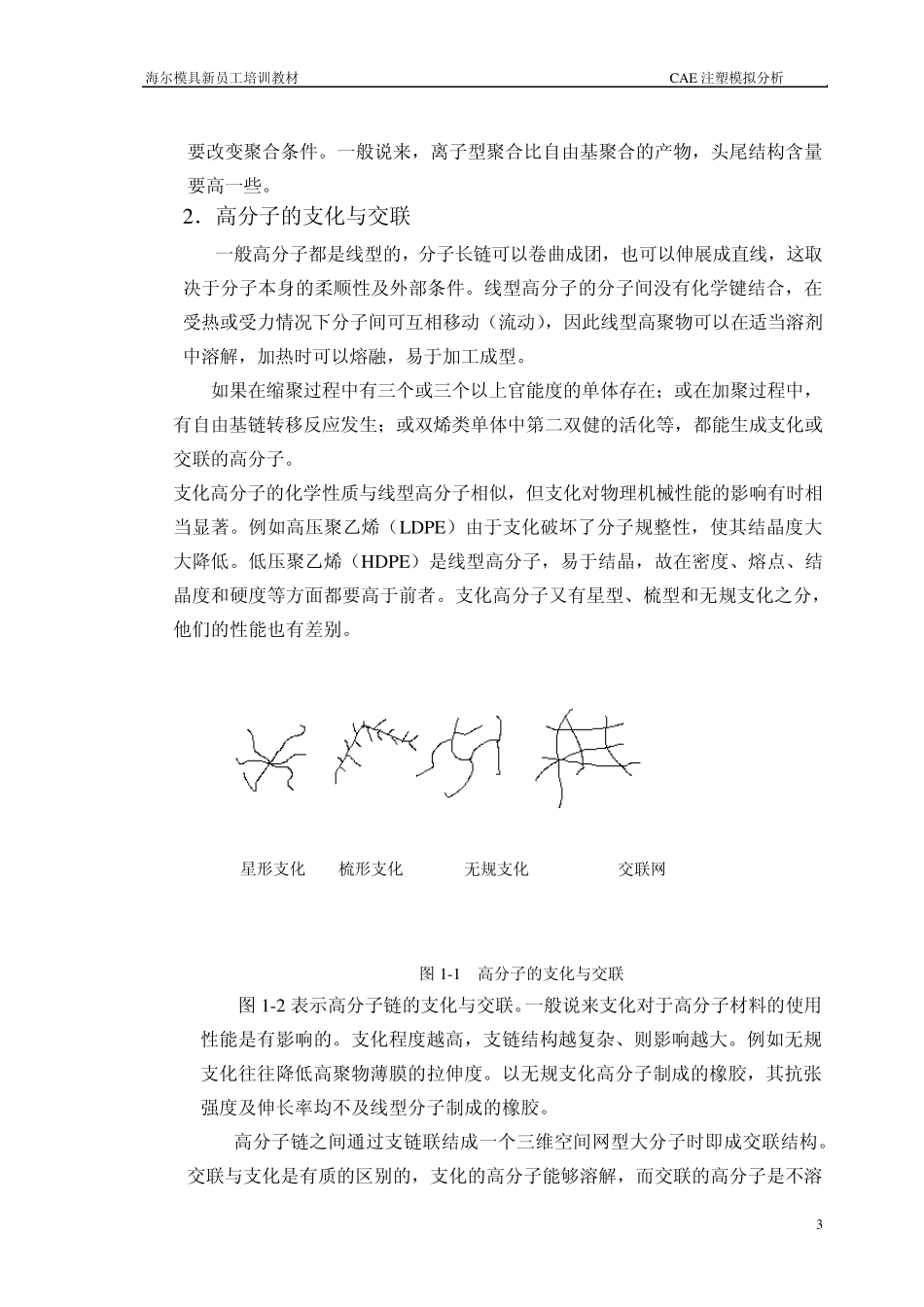

海尔模具新员工培训教材 CAE 注塑模拟分析 2 第一章 常用注塑材料基本知识 第1 节 塑料高分子的结构特点 1．高分子结构单元的化学组成 塑料属于合成高分子材料。人们通过长期的实践和研究，证明高分子是链状结构。一般合成高分子是由单体通过聚合反应连接而成的链状分子，称为高分子链。高分子链中的重复结构单元的数目称为聚合度。高分子链的化学组成不同，聚合物的化学和物理性能也不同。例如： 分子主链全部由碳原子以共价健相联结的的碳链高分子，他们大多由 聚反应制得，如常见的聚苯乙烯(PS)、聚氯乙烯(PV C)、聚乙烯(PE)、聚丙烯(PP)、聚甲基丙烯酸甲酯(PMMA)等，这类高聚物不易水解。 分子主链由两种或两种以上的原子如氧、氮、硫、碳等一共价健相联结的杂链高分子，如聚酯、聚酰胺、聚甲醛（POM）、聚砜等，这类聚合物是由缩聚反应或开环聚合而制得，因主链带有极性，较易水解、醇解或酸解。 主链中含有硅、磷、铝、钛、砷等元素的高分子称为元素高分子，这类聚合物一般具有无机物的热稳定性及有机物的弹性和塑性。 PE 的分子链组成 -CH2-CH2-CH2-CH2- PP 的分子链组成 -CH2-CH- PS 的分子链组成 -CH2-CH- ABS 的分子链组成 -CH2-CH-CH-CH-CH2-CH- 高分子链结构单元的组成和端基对聚合物的性能有很大的影响。合成高分子的端基取决于聚合过程中链的引发和终止机理，端基可能来自单体、引发剂、溶剂或分子量调节剂，其化学性质与主链很不相同。端基对聚合物的热稳定性影响很大，链的断裂可以从端基开始，所以有些高分子需要封头，以提高耐热性。例如聚甲醛的羟端基被脂化后，热稳定性显著提高。 分子链中结构单元的连结方式往往对聚合物性能有比较明显的影响，用来作为纤维的高聚物，一般都要求分子链中单体单元排列规整，使聚合物结晶性能较好，强度高，便于抽丝和拉伸。例如用聚乙烯醇作维尼纶，只有头尾缩合才能使之与甲醛缩合生成聚乙烯醇缩醛。如果是头头相接的，羟基就不易缩醛化，使产物中仍保留一部分羟基，这是维尼纶纤维缩水性较大的根本原因。而且羟基的数量过多，会使纤维的强度下降。为了控制高分子链的结构，往往需海尔模具新员工培训教材 CAE 注塑模拟分析 3 要改变聚合条件。一般说来，离子型聚合比自由基聚合的产物，头尾结构含量要高一些。 2．高分子的支化与交联 一般高分子都是线型的，分子长链可以卷曲成团，也可以伸展成直线，这取决于分子本身的柔顺性及外部条件。线型高分子的...
